7. Экстракционные аппараты для систем жидкость-жидкость
|
|

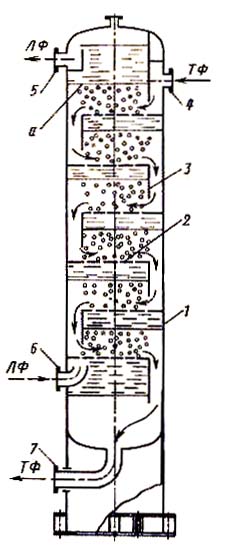

Рис. 51. Ситчатая экстракционная колонна |

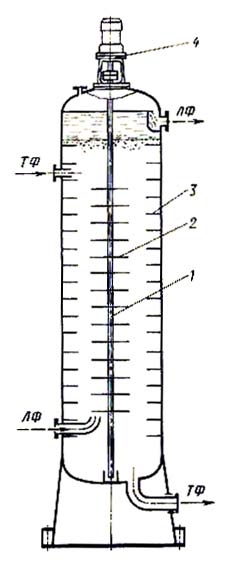

Рис. 52. Роторно-дисковый экстрактор |
|
|

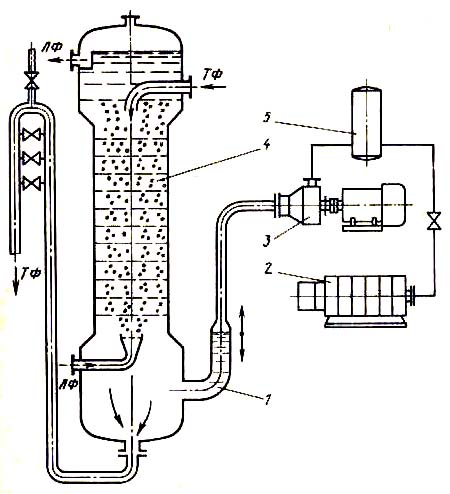

Рис. 53. Экстракционная установка с пневматической системой пульсации |

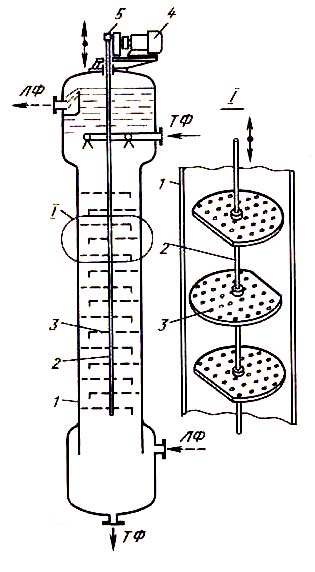

Рис. 54. Вибрационный экстрактор
|

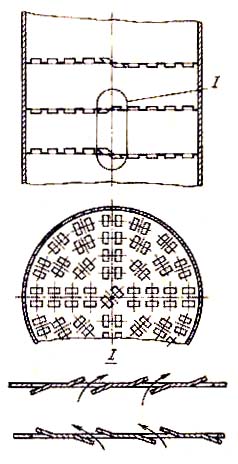

Рис. 55. Тарелка типа КРИМЗ
8. Аппараты для сушки материалов

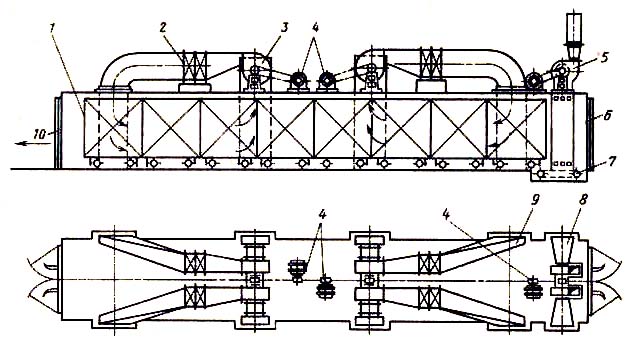

Рис. 56. Туннельная сушилка

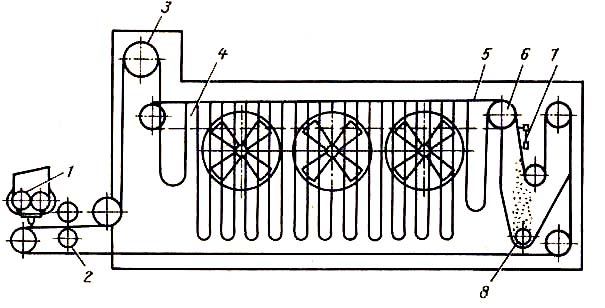

Рис. 57. Схема петлёвой сушилки

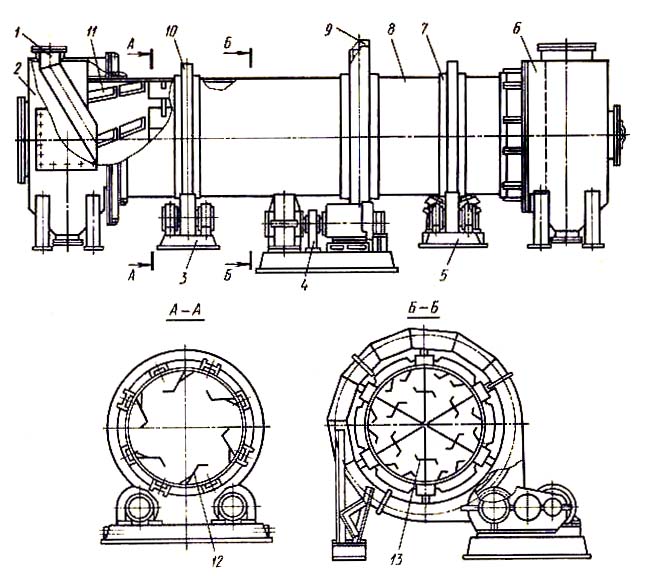

Рис. 58. Барабанная сушилка

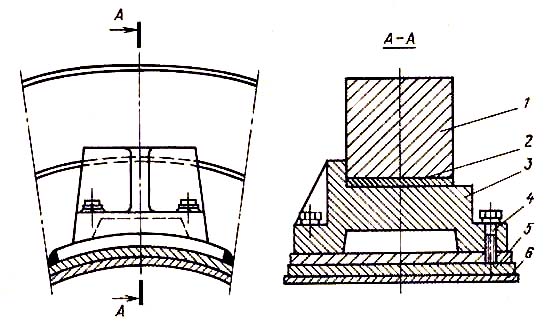

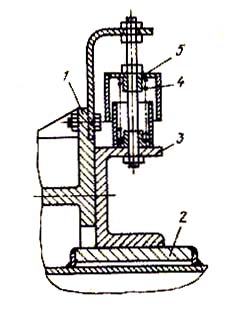

Рис. 59. Узел крепления бандажа к барабану

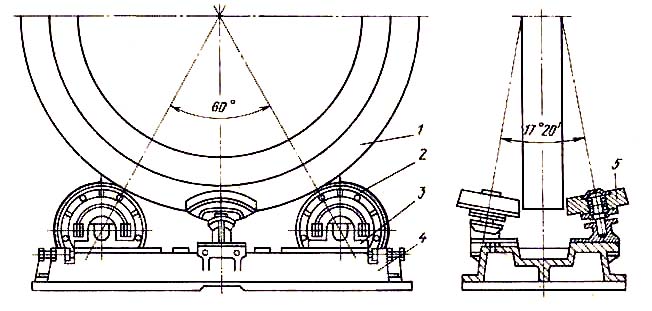

Рис. 60. Опорно-упорная станция
|
|

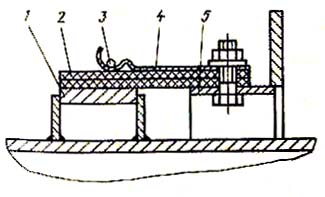

Рис. 61. Ленточное уплотнение |
Рис. 62. Секторное уплотнение |
|
|

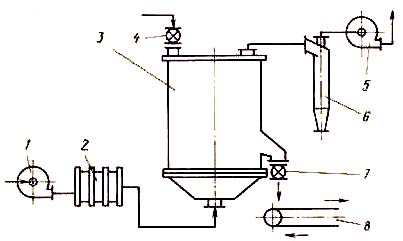

Рис. 63. Схема однокамерной установки для сушки в псевдосжиженном слое |

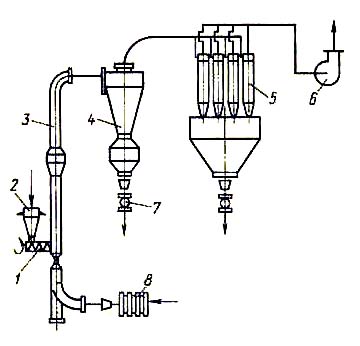

Рис. 64. Схема установки для сушки в режиме пневмотранспорта |

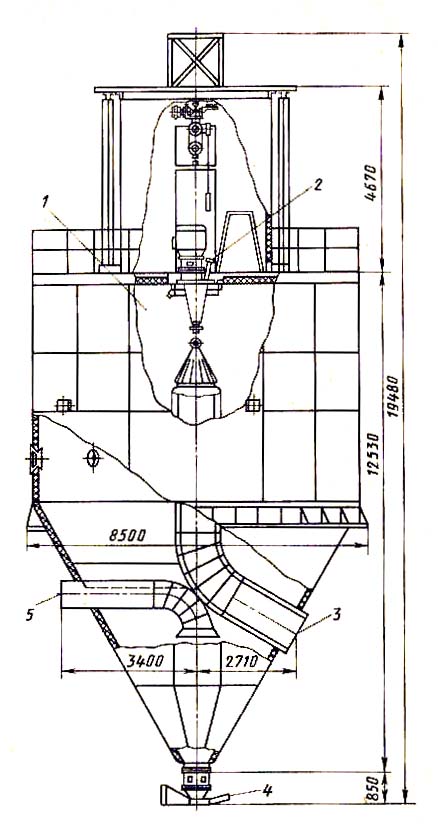

Рис. 65. Центробежно-распылительная сушилка |
|
-
Рис. 66. Лопастной распылительный диск

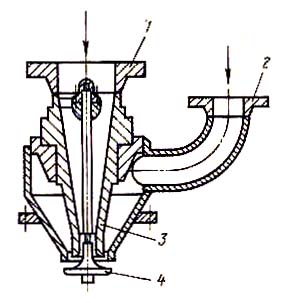

Рис. 67. Механическая форсунка
Рис. 68. Пневматическая форсунка

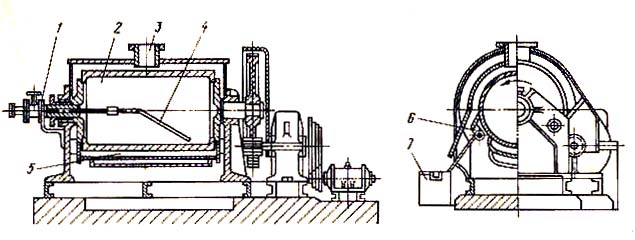

Рис. 69. Одновальцовая сушилка
9. Кристаллизаторы

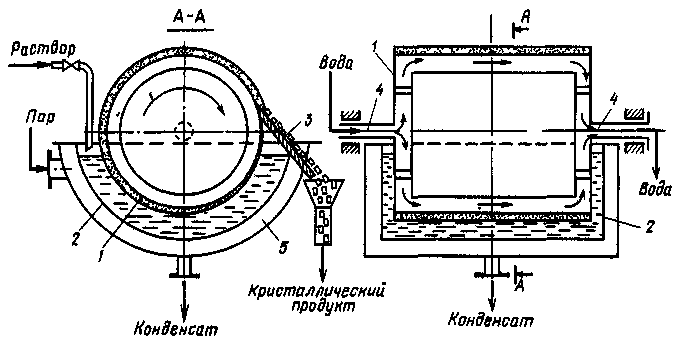

Рис. 70. Схема устройства вальцового кристаллизатора:
1 – барабан; 2 – корыто; 3 – нож для съема кристаллов; 4 – полые валы;
5 – паровая рубашка

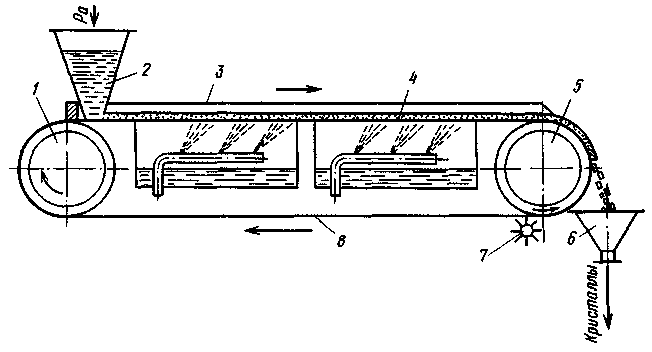

Рис. 71. Ленточный кристаллизатор:
1, 5 – барабаны; 2 – бункер; 3 – бортник; 4 – отверждаемый слой; 6 – приемный бункер;
7 – щетки; 8 – движущая лента
|

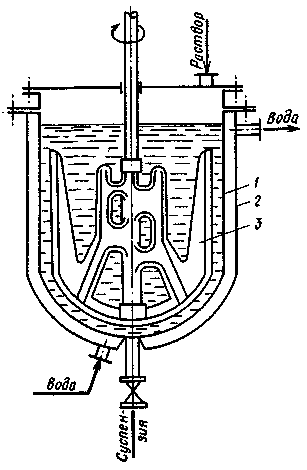

Рис. 72. Объемный кристаллизатор периодического действия с мешалкой: 1 – корпус; 2 – охлаждающая рубашка; 3 – мешалка |
|
Рис. 73. Непрерывнодействующий качающийся кристаллизатор с испарительным охлаждением: 1 – корыто; 2 – опорные ролики; 3 – бандажи; 4 – перегородки |
|
|

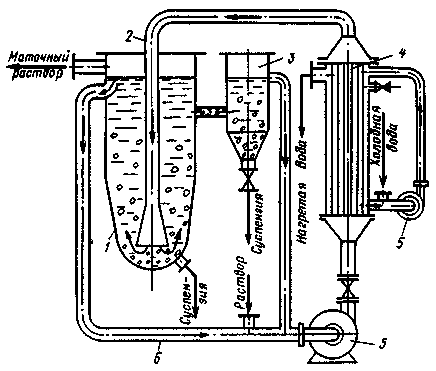

Рис. 74. Изогидрический кристаллизатор с псевдоожиженным слоем кристаллов: 1 – корпус; 2 – центральная труба; 3 – отстойник; 4 – холодильник; 5 – насосы; 6 – циркуляционная труба |
|
|
|
|

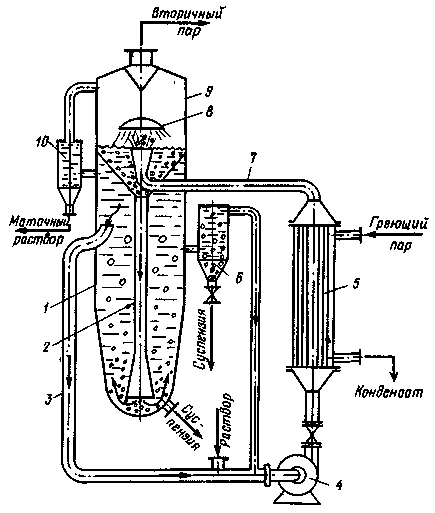

Рис. 75. Вакуум-выпарной кристаллизатор с псевдоожиженным слоем кристаллов: 1 – корпус; 2, 3, 7 – циркуляционные трубы; 4 – насос; 5 - теплообменник; б – отстойник; 8 – отбойник; 9 – сепаратор; 10 – емкость для сбора маточного раствора |

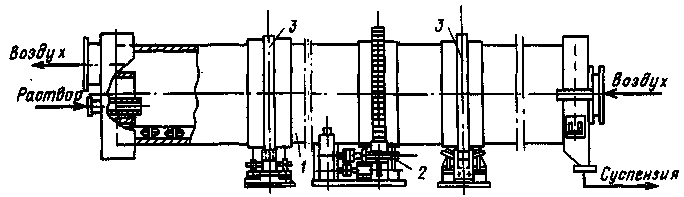

Рис. 76. Барабанный кристаллизатор с воздушным испарительным охлаждением:
1 – вращающийся барабан; 2 – привод; 3 – бандажи
