Определение состава бригад, звеньев.
Расчет бригады каменщиков.
1. Определяем состав бригады каменщиков:
,
где
N – количество каменщиков в бригаде;
Qкладки – суммарная трудоемковсть кладки по калькуляции трудовых затрат, Qкладки = 58,33ч-дня;
Qук.бр.п – трудоемкость по укладке брусковых перемычек, Qук.бр.п = 1,24ч-дня;
m – число захваток на которые разбивается здание, m =2;
n – количество ярусов, n =3;
t – время работы на ярусе захватки (1 смена =1), t =1;
k – коэффициент перевыполнения норм( k = 1,15…1,2), k =1,2.
2. Определяем количество каменщиков для каждой стены:
Наружные стены в 2 кирпича
N=Q/Qобщ=35/58,33 = 0,6*9 = 5,4
Принимаем 5 человек: 1 звено «тройка», 1 звено «двойка»
Внутренние стены в 1,5 кирпича
N= Q/Qобщ= 14,94*58,33 = 0,256*9 = 2,31
Принимаем 2 человека: 1 звено «двойка»
Перегородки в 0,5 кирпича:
N= Q/Qобщ= 8,39/58,33 = 0,144*9 = 1,29
Принимаем 2 человека: 1 звено «двойка»
Итого: 9 человек.
Расчет длины делянок.
N – число каменщиков;
t – время работы в смене, 8 часов;
a – толщина стены, м;
h – высота яруса, м;
S – норма времени по ЕНиР для данного виды кладки;
kпр
– коэффициент проемности, определяется
отношением площади стены без вычета
проемов к площади стены с проемами.
1. Наружные стены (510 мм).
2. Внутренние стены (380 мм).
3.
Перегородки (120 мм).
Выбор грузозахватных приспособлений. Выбор крана.

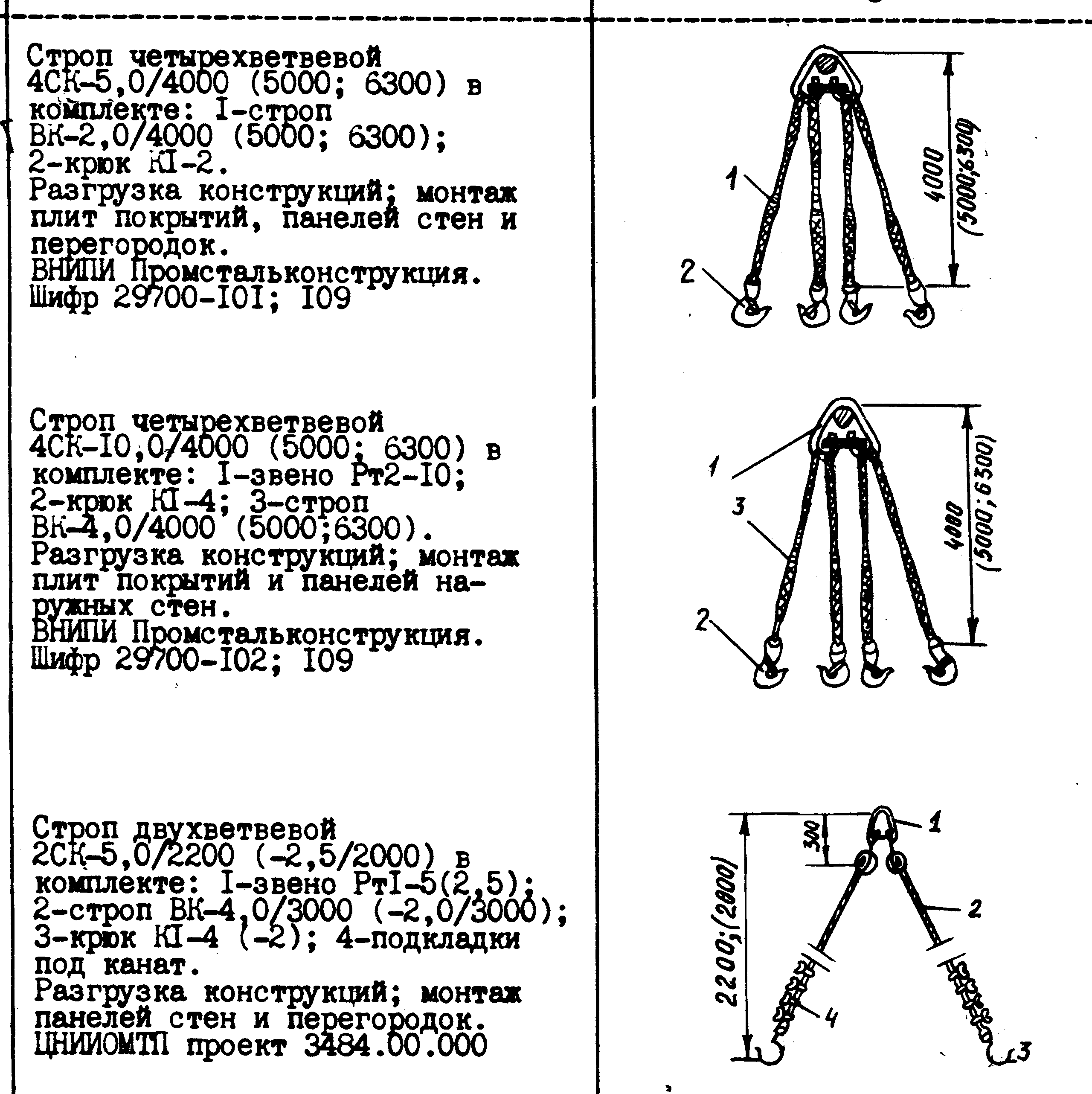

Выбор грузозахватных приспособлений
1. Для выгрузки, складирования, монтажа плит перекрытий, лестничных маршей, имеющих 4 монтажных петли применяют четывехветвевой строп (паук).
2. Для подачи раствора на этаж применяют ящик для раствора емкостью 0,25 м3.
3. Для подачи кирпича на этаж применяют поддон.
4. Для подачи всех материалов применяют четырехветвевой строп.
Так как, самым тяжелым элементом из всех являетс клетка с кирпичом (2741кг – поддон 0,336 кг и кирпич 2400) используют четырехветвевой строп. Масса стропа 60кг, высота – 1-3м, инвентарный №1072.
№ п\п |
Наименование приспособления |
Эскиз |
Грузо подъёмность |
Масса |
Расчетная высота, м |
Назначение |
1 |
Строп четырехветвевой (инв. № 1072) 1-строп; 2-крюк. |
|
5 |
0,05 |
1-3 |
Выгрузка и подача материалов (плиты) |
Выбор
крана.
1. Определяем требуемую грузоподъемность крана:
Qк ≥ Qэ + Qт.п., где
Qэ – масса наиболее тяжелого элемента;
Qт.п. – масса такелажных приспособлений.
Qк ≥ Qэ + Qт.п.= 2741+60 = 2801кг
2.Определяем высоту подъёма грузового крюка крана над уровнем стоянки крана:
Hгр = hзд± hст.кр.+ hбез +hгр+ hзах.пр , где
hзд – высота здания от нулевой отметки до верхнего монтажного горизонта;
hст.кр.- расстояние между отметкой стоянки крана и нулевой отметкой здания;
hбез – запас высоты, равный 2,3м, из условий безопасного производства работ на верхнем монтажном горизонте;
hгр- максимальная высота перемещаемого груза с учетом закрепленных на нем приспособлений;
hзах.пр – высота грузозахватного приспособления.
Hгр = hзд± hст.кр.+ hбез +hгр+ hзах.пр = 9,3 + 0,45 + 2,3 + 6,75 = 18,8м.
3.Опредляем вылет стрелы крана:
L = B+f+f '+d+Rз.г., где
B – размер здания в осях;
f , f ' – расстояние от осей, до выступающих частей здания;
d – расстояние между выступающей частью здания и хвостовой частью крана при его повороте, равно 1м;
Rз.г – радиус, описываемый хвостовой частью крана при его повороте (задний габарит).
L=12+ 0,6 + 0,6 + 0,5 + 1+ 4,5 = 19м.
Учитывая
высоту каждого из поднимаемых элементов
и максимальный вылет стрелы крана, а
также его грузоподъёмность принимаем
кран башенный марки КБ -302 (100.1) с длинной
стрелы равной 20м.
