Промышленная архитектура.

Литература:

1. Шубин. Архитектура промышленных и гражданских зданий. Том V. «Промышленные здания».

2. Демидов и Хрусталев. «Архитектурное проектирование промышленных предприятий».

3. Орловский. «Промышленные здания».

4. Дятлов. «Архитектура промышленных зданий».

5. Шерешевский. «Конструкции промышленных зданий и сооружений».

6. Тропиненков. «Альбом, чертежи и детали промышленных зданий».

7. «Проектирование вспомогательных зданий и помещений промышленных предприятий».

8. СНиП II-89-90 «Генплан промышленных предприятий».

9. СНиП 2.09.02-85 «Производственные здания».

10. СНиП 2-09.04-87 «Административные и бытовые здания».

Основы проектирования промышленных предприятий. Исходные термины, определения и понятия.

Промышленное строительство – область строительства, включающая комплекс проектных, строительных и монтажных работ, связанных с возведением новых, расширением и модернизацией существующих промышленных предприятий.

Промышленная архитектура – отрасль архитектурно-строительной деятельности внутри промышленного строительства, в задачу которой входит проектирование промышленных предприятий.

Промышленное предприятие – совокупность орудий и средств производства, зданий и сооружений.

Орудия и средства производства разрабатываются технологами и промышленными дизайнерами. Здания проектируются архитекторами и инженерами-строителями. Сооружения проектируются инженерами-конструкторами, для этого создаются специальные проектные институты.

Особенности проектирования промышленных зданий, предприятий.

• Большая номенклатура отраслей промышленности с разнообразием технологических процессов.

• Выделение вредности в отдельных видах производства (выделение газов, взрывы и т.п.).

• Специфические виды транспорта и подъемно-транспортного оборудования.

• Насыщенность инженерными сооружениями и оборудованием.

• Тенденция к изменению технологий и при необходимости возникновения требований по реконструкции.

• Большие габаритные размеры и специфические формы (завод в Тольятти длиной 2,5км, высотой 18м).

• Специфические архитектурные средства и инженерно-конструктивные приемы решения задач.

Основы проектирования промышленных зданий с учетом их типологии.

1. Типологическая (отраслевая) классификация промышленных предприятий.

Промышленные предприятия – 10 групп.

1. Горно-добывающие и горно-обогатительные предприятия (Костомукша ГОК).

2. Металлургические предприятия (Надвоицы Алюминиевый завод).

3. Нефтехимические и химические предприятия (в РК нет).

4. Предприятия машиностроения (Петрозаводск МАШ, Судостроительный завод).

5. Предприятия приборостроения и радиоэлектроники (раньше в РК был завод Светланы Ламповой).

6. Предприятия по деревообработке и целлюлозно-бумажной промышленности(ЦБК в Сегеже и Кондопоге).

7. Предприятия строительной индустрии (КСК, ДОК, Кирпичные заводы).

8. Предприятия текстильной и легкой промышленности.

9. Предприятия пищевой промышленности (Хлебо- и молокозаводы).

10. Энергетические предприятия (ТЭЦ).

Учитывая специфические особенности технологических процессов в каждой группе дополнительно выделяются подгруппы, учитывающие:

а) площадь территории проектируемого предприятия,

б) число рабочих,

в) специфические противопожарные требования.

Например, в группе предприятий по деревообработке выделяются около 10 подгрупп: лесопильные; домостроительные; мебельные; спичечные и т.д.

Внутри групп начинает действовать второй принцип классификации.

2. Классификация промышленных зданий с учетом места и роли в технологическом процессе.

Промышленные здания – 4 группы.

1. Производственные: основные и вспомогательные цеха, выпускающие готовую продукцию или полуфабрикаты.

2. Энергетические: здания ТЭЦ, котельные, электро- и трансформаторные подстанции, компрессорные и т.п.

3. Транспортно-складского хозяйства: склады исходной и готовой продукции, пожарные депо, производственные гаражи, стоянки напольного транспорта и т.п.

4. Здания вспомогательные административно-конторские, санитарно-бытовые, общественного питания, медицинские учреждения.

3. Классификация промышленных зданий по числу пролетов:

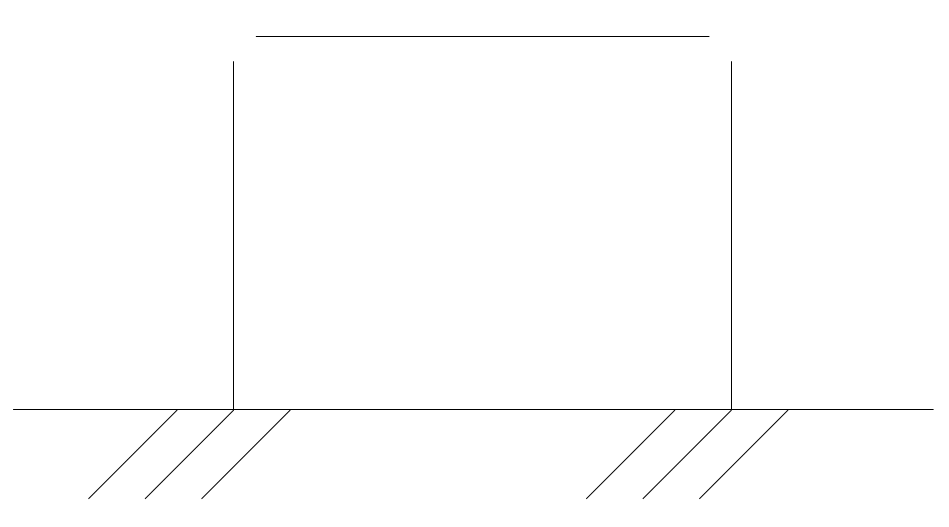

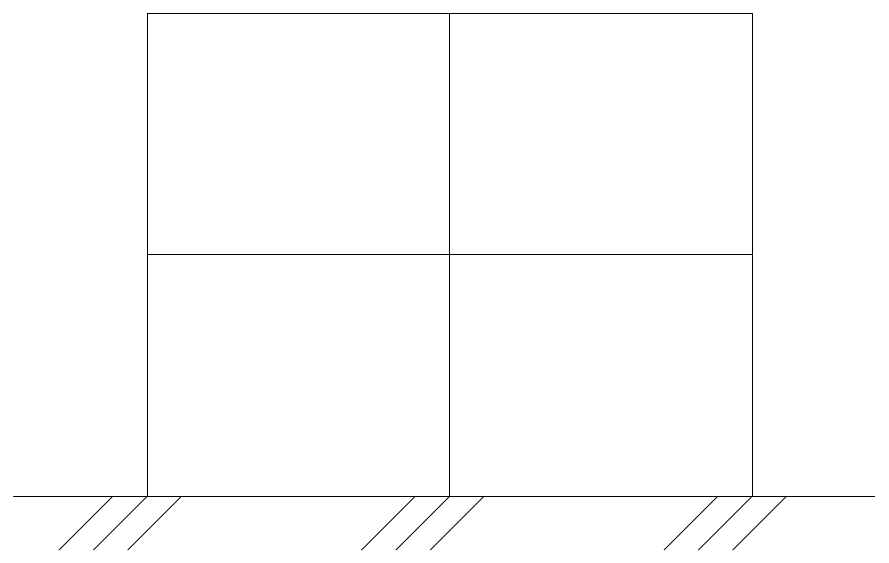

а) однопролетные	б) многопролетные

4. Классификация промышленных зданий по числу этажей:

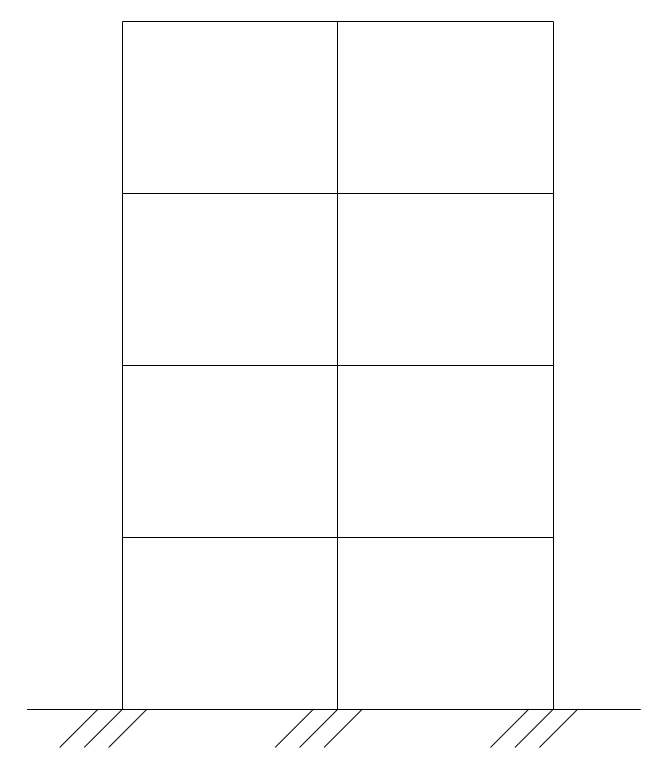

а) одноэтажные	в) многоэтажные	г) смешанной этажности	д) комбинированной этажности
б) двухэтажные

1 – административно-бытовой комплекс АБК, 2 – основное производственное здание.

5. Классификация промышленных зданий по наличию подъемно-транспортного оборудования:

а) бескрановые	б) крановые:

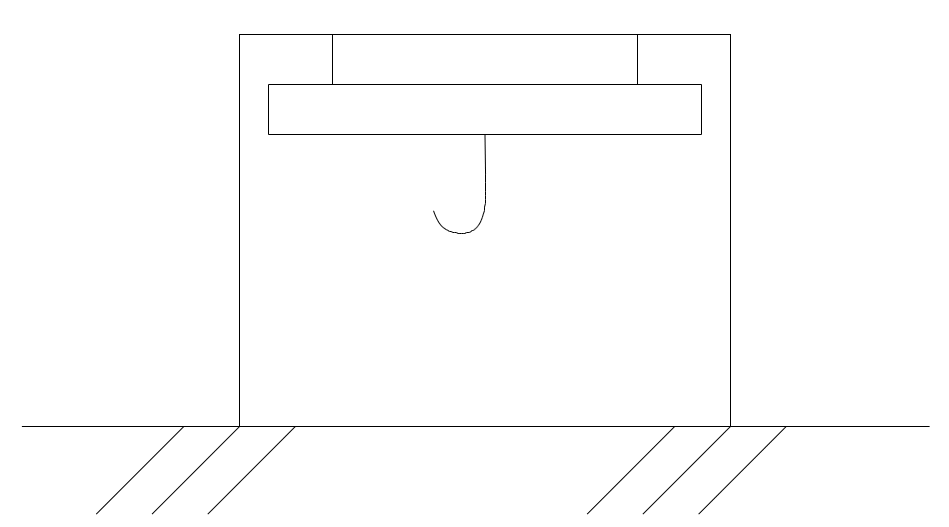

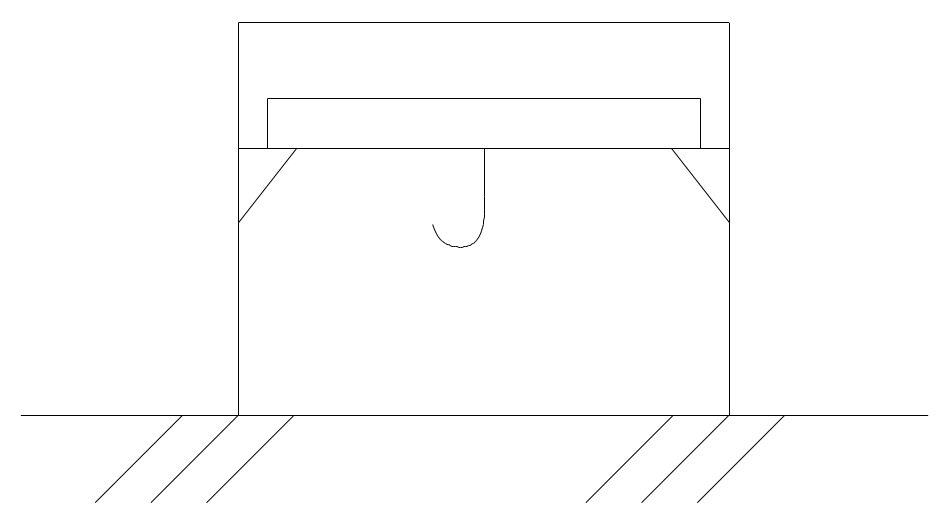

	с подвесными кранами	с мостовыми кранами	с козловыми кранами

6. Классификация промышленных зданий по конструктивным схемам покрытий:

а) с плоскостными покрытиями	б) с пространственными покрытиями
1. с балочными покрытиями	1. с оболочками:	2. складки
	а) с полуцилиндрическими одинарной кривизны
2. с форменными покрытиями		3. висячие (вантовые)

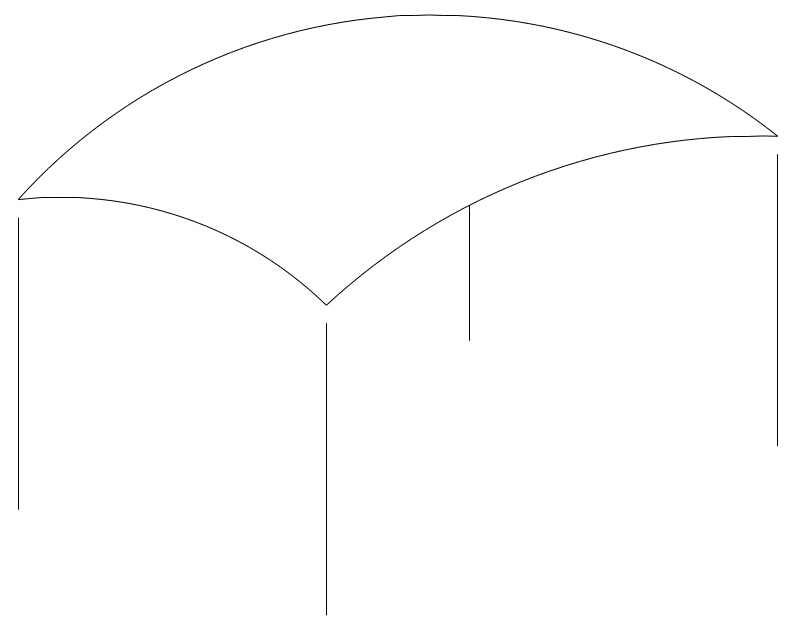

	б) с оболочками двоякой кривизны
3. с рамными покрытиями		4. структуры (стержневые системы)
	в) с гиперболическими параболоидами
4. с арочными покрытиями		5. пневмонадувные

7. Классификация промышленных зданий по материалу основных несущих конструкций:

1. Здания с несущими стенами из мелкоразмерных элементов (кирпич, мелкие каменные, керамические и бетонные блоки).

2. Здания с железобетонным каркасом: сборный, монолитный, сборно-монолитный.

3. Здания с металлическим каркасом.

4. Здания с деревянным каркасом (в основном для сельскохозяйственных зданий).

8. Классификация промышленных зданий по системам отопления:

1. Неотапливаемые здания: с избыточными тепловыделениями, холодильники.

2. Отапливаемые здания. Граница температур: +5 градусов Цельсия (ниже – неотапливаемые).

8. Классификация промышленных зданий по системам вентиляции:

1. С естественной вентиляцией или аэрацией:

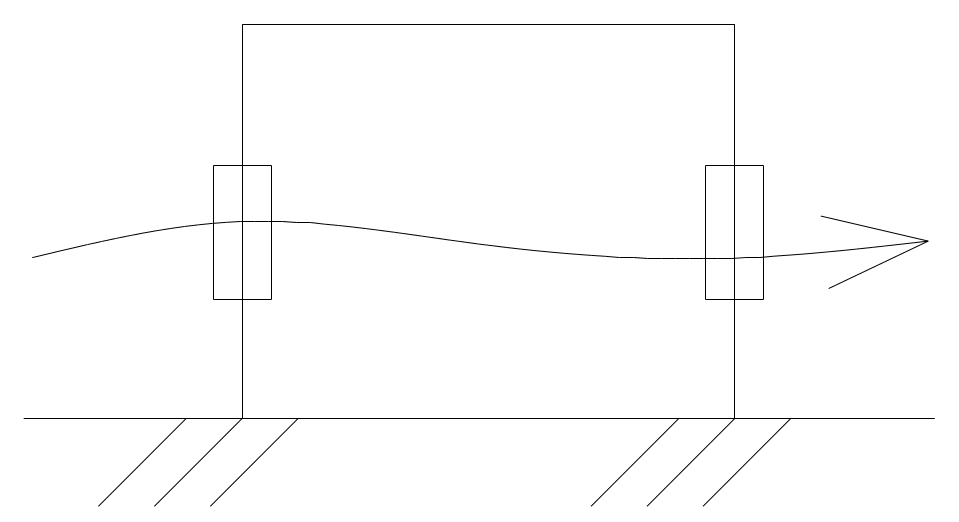

   а) через оконные проемы в наружных стенах	б) через светоаэрационные надстройки	в) комбинированный
   С искусственной приточно-вытяжной вентиляцией: В здании требуется проектирование вентиляционной камеры – 3, системы воздуховодов – 2 и воздухозаборников – 1.

2. С кондиционированием воздуха – «герметизированное производство» – в котором поддерживаются постоянная требуемая температура, влажность и скорость воздуха.

8. Классификация промышленных зданий по системам освещения:

1. С естественным освещением:

а) с боковым освещением через оконные проемы наружных стен	б) с верхним освещением через:		в) смешанный тип
	светоаэрационные надстройки	зенитные фонари

2. С искусственным освещением:

а) общее освещение	б) местное освещение на рабочих местах	в) смешанное освещение
1 – настольная лампа. С совмещенным (интегральным) освещением:

8. Классификация промышленных зданий по размерам пролетов:

1. Мелкопролетные	2. Среднепролетные	3. Крупнопролетные
6, 9, 12м	19, 24, 30, 36м	более 36м

Максимальный пролет – 144м – здание для сборки самолетов.

8. Классификация промышленных зданий по типу застройки:

а) павильонной застройки (до 3-х пролетов)	б) сплошной застройки (более 3-х пролетов)

8. Классификация промышленных зданий по объемно-планировочному решению:

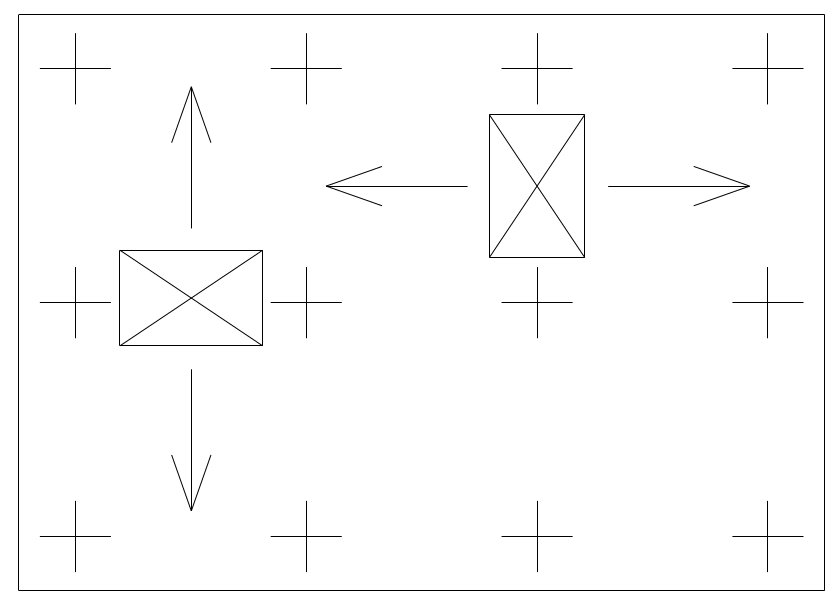

а) пролетного типа	б) ячейкового типа	в) здания зального типа
				- кран
