9.2. Другие схемы

На всех других схемах графические и буквенно - цифровые обозначения приводят в соответствии со схемой электрической принципиальной.

Структурная схема определяет основные функциональные части изделия, их назначение и взаимосвязи. Основные части изображают в виде прямоугольников, а их взаимосвязи - стрелками в направлении хода процессов, происходящих в изделии.

Функциональная схема разъясняет отдельные процессы, протекающие в составных частях устройства, изображаемых на схеме в виде прямоугольников. На схемах допускается помещать поясняющие надписи, таблицы и т.д.

Схема соединений показывает электрические соединения всех составных частей изделия и определяет провода, жгуты и кабели, которые осуществляют эти соединения, данные о которых заносят в специальную таблицу.

Схема подключений показывает внешние подключения изделия для возможности осуществления их при монтаже и эксплуатации.

Общая схема определяет составные части комплекса и соединения между собой на месте эксплуатации. Они необходимы для изображения основных компонентов изделия.

Схема расположения определяет относительное расположение составных частей изделия (установки), а при необходимости также проводов, жгутов кабелей и др. Их приводят в проекте при описании использования электрооборудования на месте эксплуатации.

10. Оформление письменных работ

Текстовой материал размещается на альбомных листах или на писчей бумаге формата А4 с одной стороны листа и может быть рукописным, выполненным черной или синей шариковой ручкой чертежным шрифтом с высотой букв или цифр не менее 2,5 мм ( ГОСТ 2.304-81 ) или машинописным, отпечатанным через два интервала. Лист имеет рамку, вычерченную с отступом 20 мм слева и по 5 мм с трех других сторон от краев листа.

Первым листом письменной работы является титульный лист (см. рис. 4).

На втором листе приводят задание и содержание работы (см. рис 5). В содержание работы включают разделы и подразделы с порядковыми номерами. Нумерацию подразделов выполняют в пределах каждого раздела и она состоит из номеров раздела и подраздела, разделенных точкой (2.1.. 2.2. и т.д.)

Листы пояснительной записки нумеруют, а в содержании указывают номер листа каждого раздела и подраздела.

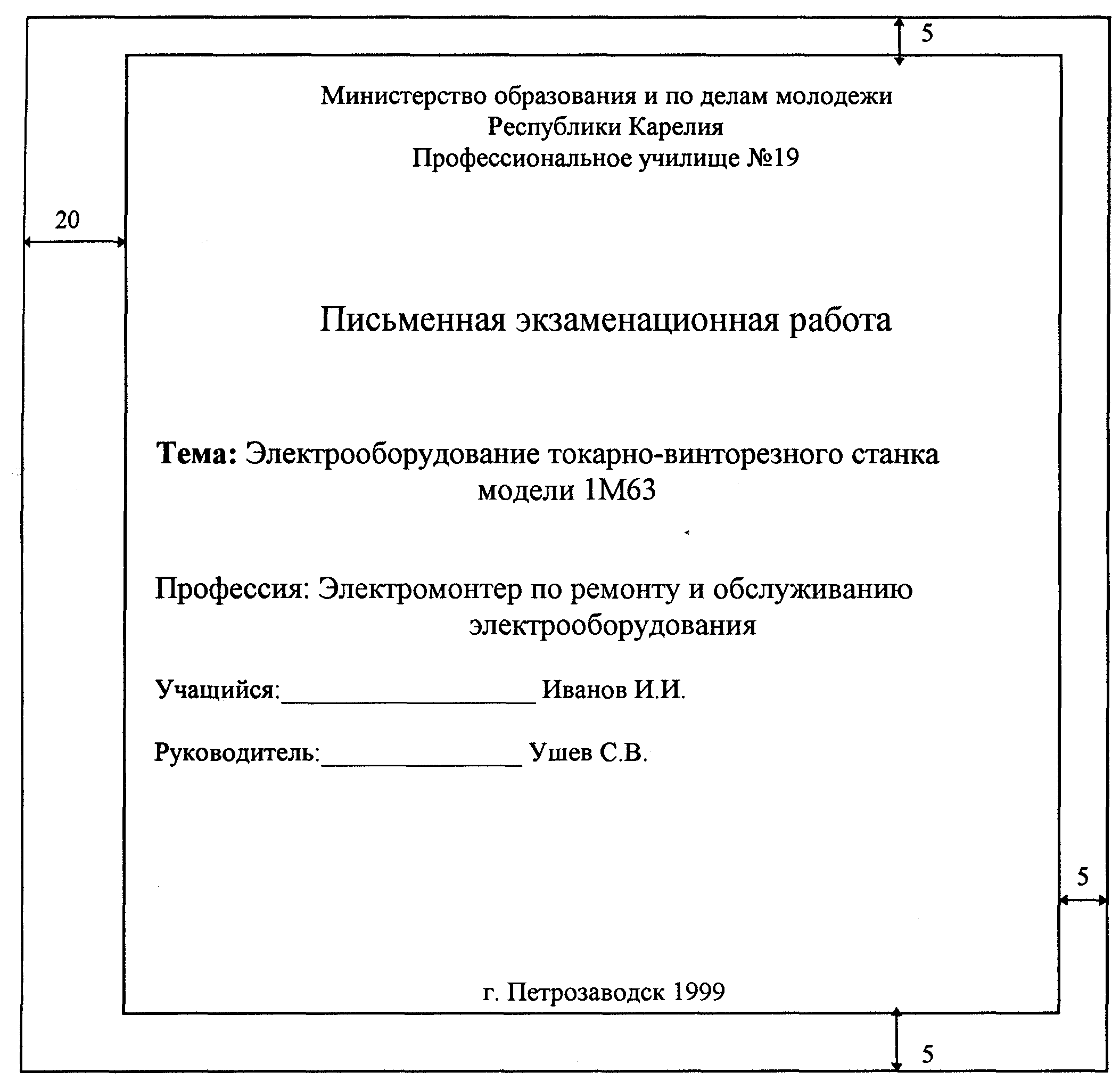

Рис.3. Титульный лист

письменной работы

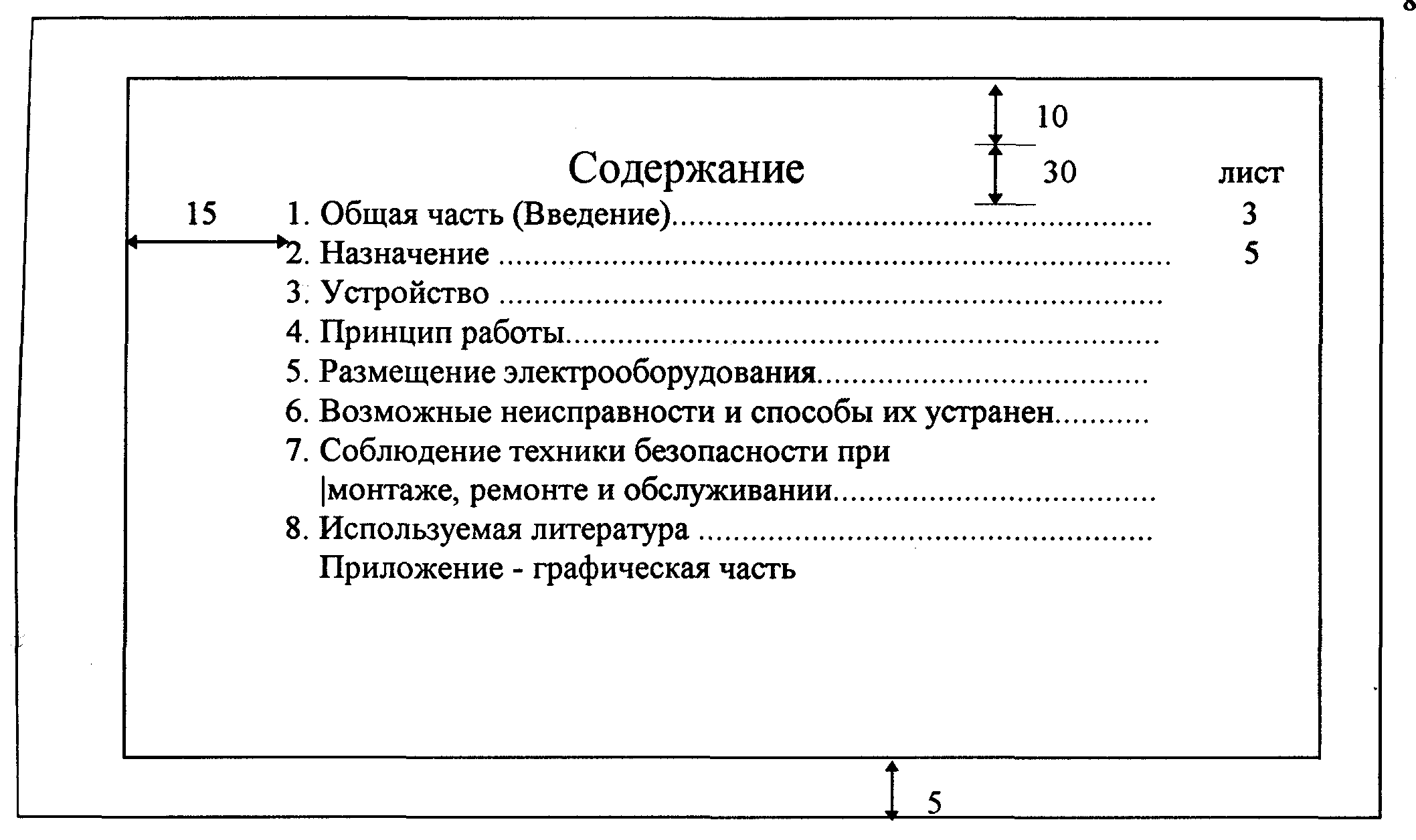

Рис. 4. Лист "Содержание"

письменной работы.

На последующих листах пояснительной записки производят изложение материала (см.рис.6) в соответствии с указанными разделами, подразделами, причем в начале текста повторяют заголовки.

Нумерацию всех листов (за исключением титульного) осуществляют в правом нижнем углу, как показано на рис.6.

Изложение материала пояснительной записки должно быть кратким и четким. Сокращение слов в тексте не допускается, за исключением сокращений, установленных правилами русской орфографии и пунктуации.

В формулах применяются символы, установленные стандартами. Значения символов, их размерность и числовые коэффициенты приводятся в пояснениях, следующих за формулами.

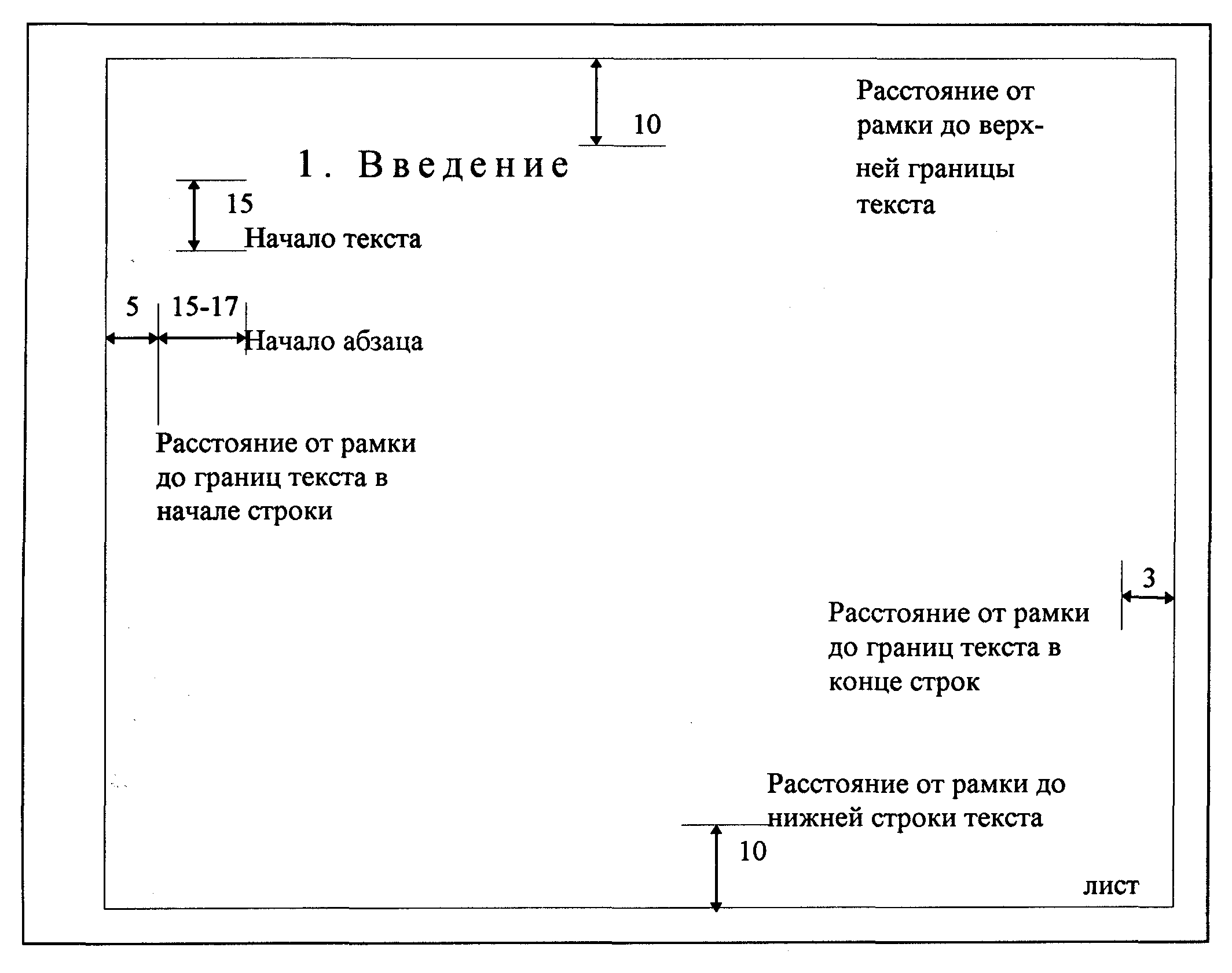

Рис.5 Размещение текста на листе письменной работы

заголовок, а выше заголовка в правом углу на расстоянии 10 мм от рамки надпись "Таблица" с указанием номера (например, Таблица №1). Высота строки в таблицах должна быть не менее 8 мм. При переносе таблицы на другой лист заголовок помещают только над ее началом, на последующих листах (в правом верхнем углу) пишут "Продолжение таблицы №1".Таблицы можно размещать по ходу изложения материала или давать в приложении. Над таблицей помещают надпись.

Количество рисунков должно быть достаточным для пояснения излагаемого текста. В тексте обязательна ссылка на рисунок, который располагают возможно ближе к соответствующим частям текста или в приложении. То же касается и схем. Схемы должны быть выразительными и наглядными с соответствующими надписями элементов.

Поясняющие надписи располагают под рисунком, а ниже номер рисунка (схемы), рядом с которым пишут наименование рисунка. В тексте возможны ссылки на литературу, используемую при выполнении работы и перечисленную в списке литературы. Каждое описание литературного источника в списке должно содержать индекс (порядковый номер), фамилии авторов (по алфавиту), полное наименование, издательство и год издания. Например: Правила устройств электроустановок. М. Энергоиздат, 1988г. Список литературы является завершающим листом и включается в содержание.
