8. Правила выполнения чертежей

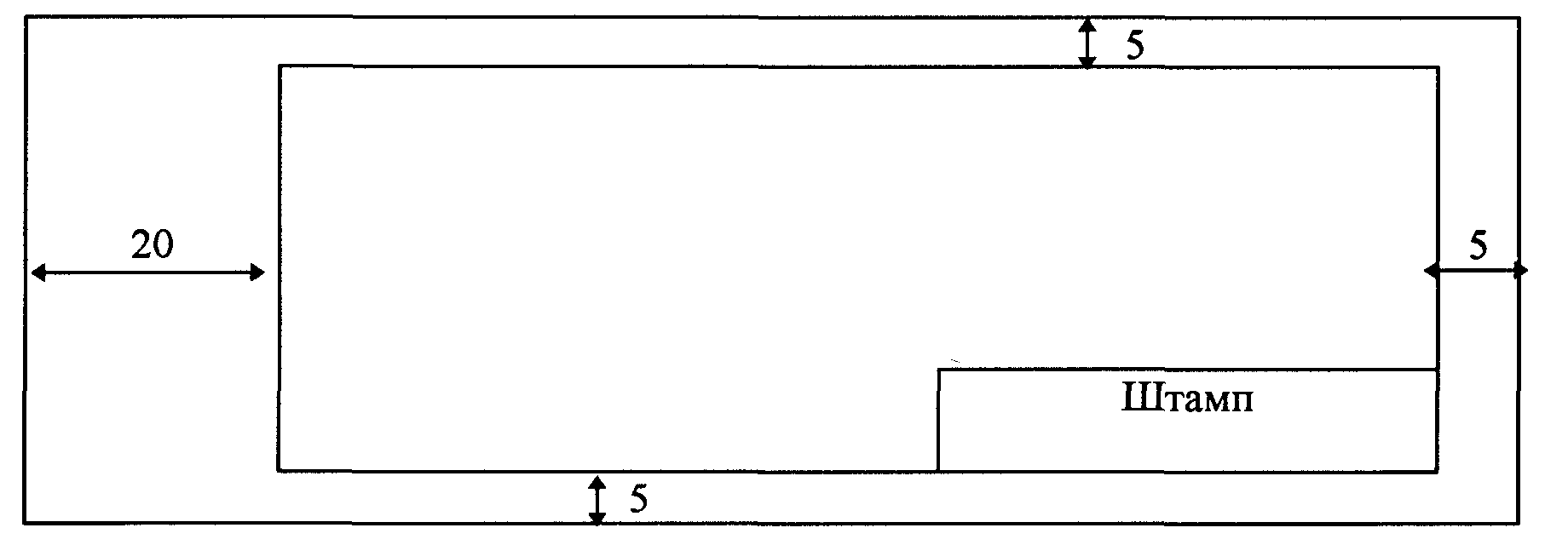

На листе выбранного формата карандашом наносят рамку как показано на рис. 2, в которой размещают чертеж.
Рис.2 Размещение чертежа на листе
Чертеж должен быть наглядным и занимать весь лист. Чертеж выполняется, как правило, карандашом на листах чертежной бумаги необходимого формата (см. табл.2.).
Основные и дополнительные форматы чертежей
Таблица 2
Обозначение формата
|
А1
|
А2
|
A3
|
А4
|
Размеры сторон, мм
|
594х841
|
420х594
|
297х420
|
210х297
|
При выполнении чертежей рекомендуется применять следующие масштабы (ГОСТ 2.302- 68):
- уменьшения - 1:2, 1:4, 1:10, 1:40, 1:100, 1:200;
- в натуральную величину - 1:1;
-увеличения 2:1, 4:1, 10:1, 40:1.

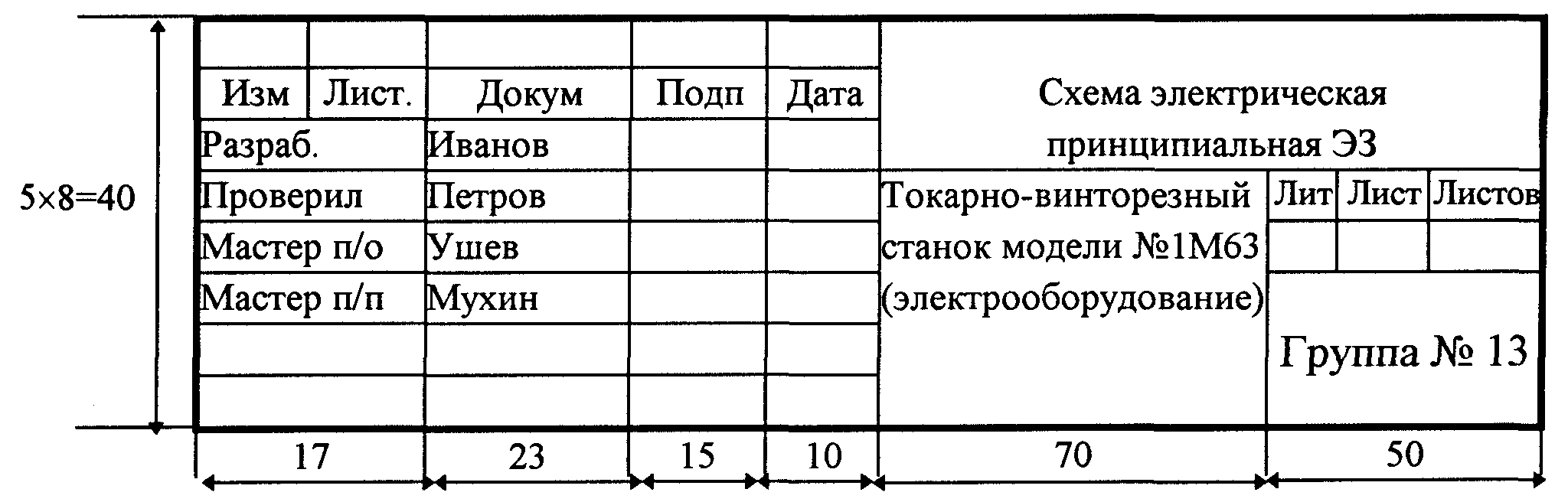

Независимо от выбранного масштаба на чертежах проставляются истинные размеры. Основная надпись выполняется как показано на рис. 3, при этом в левом верхнем углу штампа указывается наименование и шифр чертежа (см. табл.1), изображенного на чертеже, например: Схема электрическая принципиальная Э3. Штамп размещается в левом нижнем углу, на большей стороне формата ( при этом допускается некоторое отклонение от ГОСТ 2.104-68).
Рис.3 Размеры основной надписи на листе чертежа
9. Правила выполнения электрических схем.
Определения и назначение всех типов схем даны в ГОСТ 2.701- 76, а правила их выполнения изложены в ГОСТ 2.702-75. На всех типах схем содержащих одно и то же изделие, обозначение его и изображение должно быть одинаковым и соответствовать принятому на схеме электрической принципиальной.
9.1. Принципиальная схема
Принципиальная схема отражает принцип работы электроустановки и показывает точки элементы схемы и электрические связи между ними. Схему вычерчивают в отключенном состоянии, а ее элементы изображают в виде условных графических обозначений. В соответствии с требованиями ГОСТ 2.710-81 около каждого элемента схемы приводится его буквенное или буквенно-цифровое обозначение, представляющее сокращенное (закодированное) наименование элемента. Код (см. приложение. 3) составляется из букв латинского алфавита, например: FU1 - предохранитель плавкий N1; TV6 - трансформатор напряжения N6; SF9 - выключатель автоматический N9 и т.д.

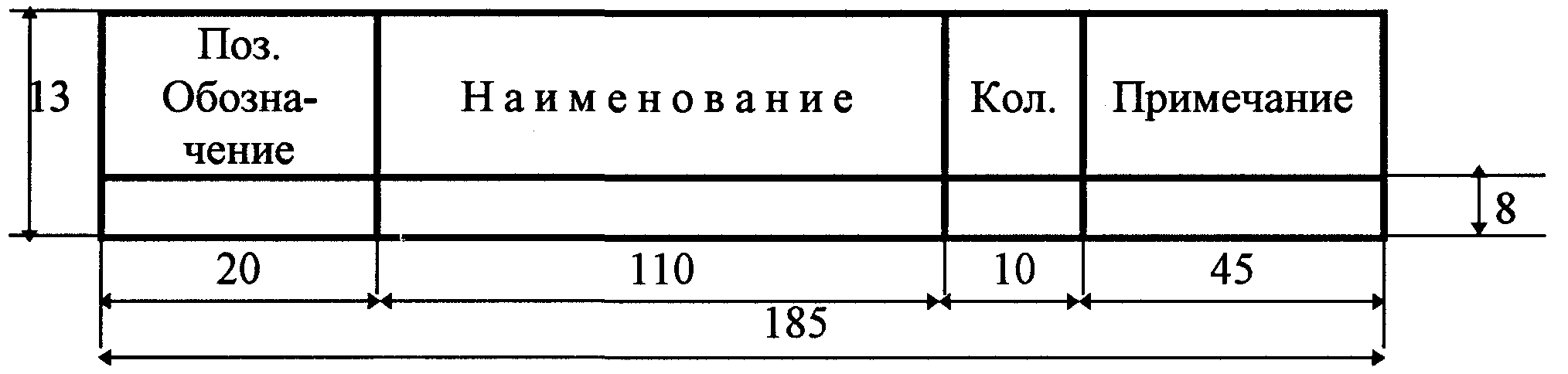

Все сведения об элементах заносят в перечень, (см. табл.3), который помещают или на самой схеме на расстоянии не менее 12 мм над основной надписью или в отдельном документе на листе формата А4.
Перечень элементов (электрооборудования)
Таблица 3
В первом случае продолжение перечня помещают справа от основной надписи. В этом случае заголовок повторяют.
Заполнение перечня производят по группам в алфавитном порядке буквенных позиционных обозначений (см. табл.3), в пределах месторасположения элементов и по возрастанию порядковых номеров.
-В графу Поз. Обозначение вписывают только обозначение с наименьшим и с наибольшим порядковыми номерами, например М1...М5;
-в графе Кол - общее количество этих элементов;
-в графе Примечание приводятся дополнительные данные об элементе (электрооборудова-
нии), например паспортные данные или месторасположение.
