2.4 Двигатель привода выключателей
Таблица 1 – Технические характеристики универсального коллекторного двигателя УВ-061-М64 У3 ~220/-220 50Гц ~3,8/-2,5 S3
Тип двигателя |
Р2НОМ Вт |
Ток А |
КПД |
Cos φ |
Момент инерции якоря кг/ см2 |
Масса кг |
Срок службы ч |
|||
постоянный |
переменный |
|||||||||
при напряжении, В |
||||||||||
220 |
110 |
220 |
127 |
% |
||||||
УВ 061 |
280 |
1.3 |
2.6 |
1.6 |
2.7 |
63 |
0.85 |
0.75 |
3 |
1200 |

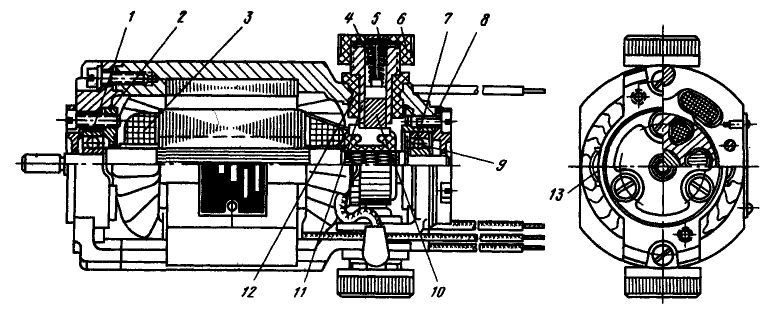

Рисунок 3 - Общий вид двигателей серии УВ
1 — подшипник со стороны свободного конца вала, 2 — фланец; 3 — обмотка возбуждения, 4 — пружина; 5 — пластина контактная, 6 — колпачок пластмассовый,
7 — подшипник со стороны коллектора; 8 — фланец; 9 — шайба; 10 — щетка,
11 — обойма; 12 — втулка пластмассовая; 13 — скоба

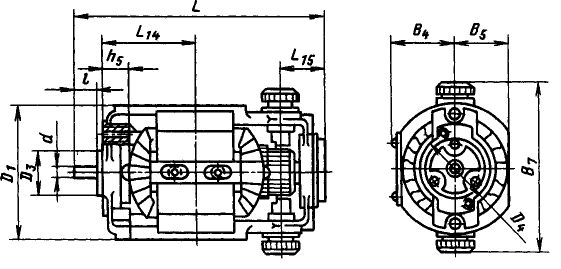

Рисунок 4 - Габаритные и установочные размеры двигателей типа УВ
Таблица 2 – Габаритные и установочные размеры двигателей типа УВ
Габарит двигателя |
в* |
Я5 |
*1 |
|
Оъ |
D4 |
d |
|
L |
|
iis |
I |
02 |
19,5 |
17- |
62 |
42 |
28 |
35 |
4 |
9 |
94,5 |
33,5 |
15 |
10 |
03 |
22,5 |
20 |
66 |
50 |
30 |
38 |
4 |
7 |
104 |
38 |
18,5 |
10 |
041 |
29 |
26,5 |
81 |
65 |
32 |
40 |
5 |
10 |
114 |
39,5 |
22 |
15,5 |
042 |
29 |
26,5 |
81 |
65 |
32 |
40 |
5 |
10 |
127 |
46 |
22 |
15,5 |
051 |
43 |
40,5 |
118 |
102 |
60 |
75 |
10 |
12 |
147,5 |
52,5 |
29 |
23 |
052 |
43 |
40,5 |
118 |
102 |
60 |
75 |
10 |
12 |
152,5 |
60 |
29 |
23 |
061 |
35,5 |
33 |
100 |
84 |
40 |
55 |
8 |
12 |
178 |
63,5 |
26,5 |
20 |
062 |
35,5 |
33 |
100 |
84 |
40 |
55 |
8 |
12 |
194 |
71,5 |
26,5 |
20 |
