2.10 Рабочие характеристики двигателя постоянного тока последовательного возбуждения
Рабочие характеристики двигателя постоянного тока это — зависимости М, P1, I, n, η=f(P2) при постоянном напряжении сети U.
С увеличением нагрузки на валу двигателя Р2 растет момент на валу двигателя М, а скорость вращения якоря падает. Увеличение нагрузки приводит к росту мощности P1, забираемой из сети, и росту тока якоря Iа. Зависимость КПД (η) от нагрузки имеет такой же вид, как и для других электрических машин.

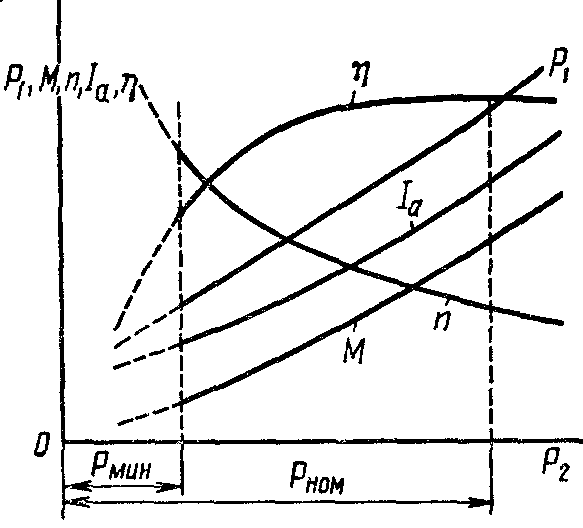

Рабочие характеристики двигателя последовательного возбуждения представлены на рисунке 10.
Рисунок 10 – Рабочие характеристики двигателя последовательного возбуждения.
3 Задание на выполнение лабораторной работы.
3.1 Записать паспортные данные электрических машин в отчет.
3.2 Записать данные измерительных приборов в таблицу 1.
3.3 Ознакомиться с конструкцией двигателя постоянного тока
3.4 Ознакомиться со схемой и порядком включения стенда.
3.5 Снять характеристики холостого хода.
3.6 Снять характеристики короткого замыкания при заторможенном якоре.
3.7 Снять данные и построить рабочие характеристики. Рассчитать потери двигателя постоянного тока при различны значениях тока нагрузки и построить график зависимости КПД от тока нагрузки. Определить полезную мощность и полезный момент на валу двигателя. Определить КПД двигателя при номинальной нагрузке. Определить номинальное изменение скорости вращения якоря.
Таблица 1 – Данные измерительных приборов
№ |
Обозначение на схеме |
Система прибора |
Класс точности |
Предел измерения |
Цена деления |
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
|
7 |
|
|
|
|
|
8 |
|
|
|
|
|
9 |
|
|
|
|
|
