Министерство образования Республики Беларусь
Министерство образования и науки Российской Федерации
Федеративное агенство по образованию
Государственное учреждение высшего профессионального образования
«Белорусско-Российский университет»
Электротехнический факультет
Кафедра “Электропривод и автоматизация промышленных установок”
Методические указания к лабораторной работе
по курсу “Электрические машины”
Для студентов специальности 1-53 01 05
“Автоматизированные электроприводы”
Лабораторная работа № 2
“Исследование двигателя постоянного тока”
Могилев 2012
УДК 621.313 Составитель: Лапицкий В.А.
Кольцов С.В.
Методические указания к лабораторной работе №2 “Исследование двигателя постоянного тока”
по дисциплине «Электрические машины». Для студентов специальности 1-53 01 05 “Автоматизированные электроприводы”
Методические указания рассмотрены и одобрены на заседании кафедры “Электропривод и АПУ”
02 Февраля 2012г., протокол №6. Белорусско-российский университет
1 Цель работы
Изучить устройство и принцип действия двигателя постоянного тока независимого, параллельного и последовательного возбуждения.

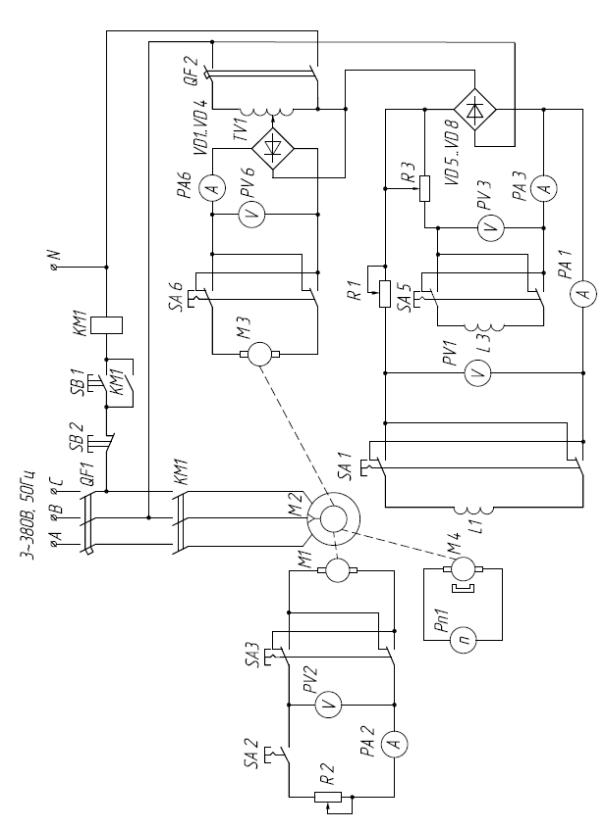

Приобрести практические навыки в сборке схем и снятии характеристик.
Приобрести практические навыки по определению КПД двигателя постоянного тока методом потерь.
Изучить виды потерь в машине постоянного тока и их зависимости от нагрузки машины.
Изучить зависимость КПД машины постоянного тока от нагрузки.
2 Основные теоретические сведения
2.1 Общие положения
Двигатели постоянного тока преобразуют электрическую энергию постоянного тока в механическую энергию.
Несмотря на успехи в создании статических полупроводниковых преобразователей и внедрение регулируемых электроприводов переменного тока, производство двигателей постоянного тока в процентном отношении к двигателям переменного тока не сокращается, и они находят новые области применения.
Двигатели постоянного тока допускают плавное и экономичное регулирование скорости вращения. Это преимущество перед двигателями переменного тока обеспечивает применение двигателей постоянного тока в электроприводах с широким диапазоном изменения скорости вращения. Двигатели постоянного тока находят применение в приводах прокатных станов, станков, на транспорте и в других системах автоматизированного электропривода.
По способу возбуждения двигатели постоянного тока, так же как и генераторы, делятся на двигатели независимого, параллельного, последовательного и смешанного возбуждения. Двигатели независимого возбуждения могут быть разделены на двигатели с электромагнитным возбуждением, когда обмотка возбуждения подключена к постороннему источнику постоянного тока или на зажимы двигателя, и на двигатели с магнитоэлектрическим возбуждением, когда вместо обмотки возбуждения используются постоянные магниты.
Двигатель постоянного тока потребляет электрическую мощность P1 из сети. Часть этой мощности расходуется на электрические потери в обмотке возбуждения Рв, электрические потери в обмотке якоря Рэа и электрические потери в контакте щеток Рэщ, а остальная ее часть передается магнитным полем к якорю. Эта мощность называется электромагнитной.
(1)
Электромагнитная мощность РЭМ расходуется на покрытие потерь в стали магнитопровода якоря РМ , механических РМХ и добавочных Рд потерь. Оставшаяся ее часть Р2 является полезной механической мощностью на валу двигателя.
(2)
где:
(3)

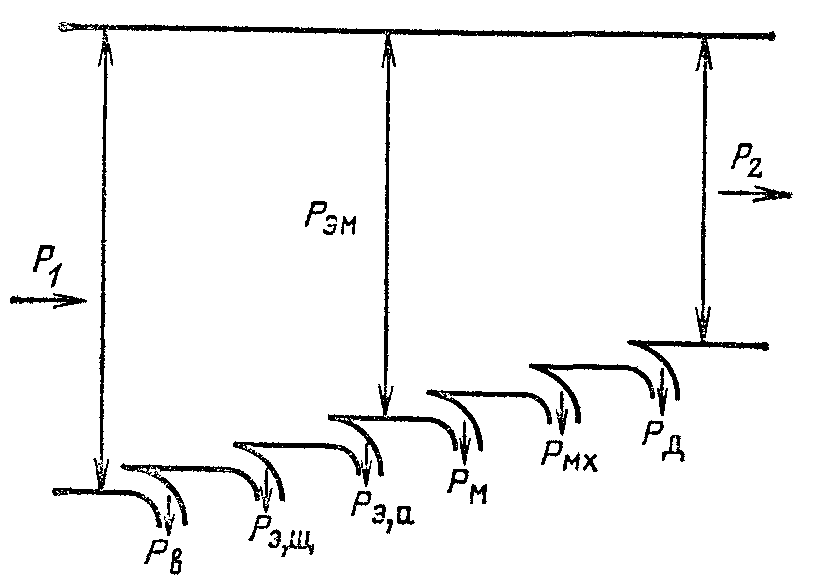

Рисунок 2 – Энергетическая диаграмма двигателя постоянного тока.
Различают два вида потерь — основные и добавочные. Основные потери разделяются на магнитные, механические и электрические.
Магнитные
потери
РМ
происходят только в сердечнике якоря,
так как только этот элемент магнитопровода
машины постоянного тока подвергается
перемагничиванию. Величина магнитных
потерь состоит из потерь от гистерезиса
и потерь от вихревых токов и зависит от
частоты перемагничивания
,
значений магнитной индукции в зубцах
и спинке якоря, толщины листов
электротехнической стали, ее магнитных
свойств и качества изоляции этих листов
в пакете якоря.
Механические потери РМХ обусловлены потерями на вентиляцию, трением вращающихся частей машины — трением в подшипниках, трением щеток о коллектор. Величина механических потерь зависит от скорости вращения якоря.
Магнитные и механические потери называют постоянными потерями, так как мощность этих потерь не зависит от нагрузки машины.
Аналитический расчет магнитных и механических потерь — сложная задача и не дает достаточной точности. Для определения этих потерь иногда пользуются экспериментальным методом.
