Технические характеристики выключателей серии ва-88
Наименование параметра |
ВА88-32 |
ВА88-33 |
ВА88-35* |
ВА88-37 |
ВА88-37* |
ВА88-40 |
ВА88-40* |
ВА88-43 |
|||||
Максимальный номинальный ток (базовый габарит) Inm, А |
125 |
125 |
160 |
160 |
250 |
250 |
400 |
400 |
800 |
800 |
1600 |
||
Номинальный ток (уставка теплового расцепителя) In, А |
12,5 |
50 |
16 |
50 |
63* |
250 |
250 |
400 |
400 |
800 |
1000 |
||
16 |
63 |
25 |
63 |
80* |
|
315 |
|
500 |
|
1250 |
|||
25 |
80 |
32 |
100 |
100* |
|
400 |
|
630 |
|
1600 |
|||
32 |
100 |
40 |
125 |
125 |
|
|
|
800 |
|
|
|||
40 |
125 |
|
160 |
160 |
|
|
|
|
|
|
|||
|
|
|
|
200 |
|
|
|
|
|
|
|||
|
|
|
|
250 |
|
|
|
|
|
|
|||
Уставка электромагнитного расцепителя Im |
500А |
10·In |
500А |
10·In |
10·In |
регулир. (2-12)·In |
10·In |
регулир. (2-12)·In |
10·In |
регулир. (2-12)·In |
регулир. (2-12)·In |
||
Номинальная наибольшая отключающая способность |
Рабочая |
12,5 |
12,5 |
17,5 |
17,5 |
25 |
25 |
35 |
35 |
35 |
35 |
50 |
|
Предельная |
220В |
25 |
25 |
35 |
35 |
35 |
3 |
35 |
35 |
35 |
35 |
50 |
|
690В |
4 |
4 |
6 |
6 |
14 |
14 |
18 |
18 |
20 |
20 |
20 |
||
Износостойкость В-О, не менее тысяч циклов |
Механическая |
8,5 |
8,8 |
7 |
7 |
7 |
7 |
4 |
4 |
4 |
4 |
2,5 |
|
Электрическая |
2.5 |
2.5 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
1,5 |
||
Исполнение** |
Втычное |
• |
• |
• |
• |
• |
|
• |
• |
|
|
|
|
Выдвижное |
|
|
|
|
• |
|
• |
• |
• |
• |
• |
||
Присоединение внешних проводников** |
Переднее |
• |
• |
• |
• |
• |
|
• |
• |
• |
• |
• |
|
Заднее |
• |
• |
• |
• |
• |
|
• |
• |
• |
• |
• |
||
Вид привода |
Электропривод |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
Ручной привод |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
||
Габаритные размеры, мм |
Ширина |
76 |
76 |
90 |
90 |
105 |
105 |
140 |
140 |
210 |
210 |
210 |
|
Высота |
120 |
120 |
120 |
120 |
170 |
254 |
254 |
254 |
268 |
268 |
404 |
||
Глубина |
70 |
70 |
70 |
70 |
105.5 |
103,5 |
103,5 |
103,5 |
103,5 |
103,5 |
138,5 |
||
Климатическое исполнение |
УХЛ3 |
УХЛ3 |
УХЛ3 |
УХЛ3 |
УХЛ3 |
УХЛ3.1 |
УХЛ3 |
УХЛ3.1 |
УХЛ3 |
УХЛ3.1 |
УХЛ3.1 |
||
Масса, кг |
0,92 |
0,92 |
1,2 |
1,2 |
4,1 |
4,1 |
5,1 |
5,1 |
9,6 |
9,6 |
17,2 |
||
Срок службы |
не менее 15 лет |
||||||||||||
|

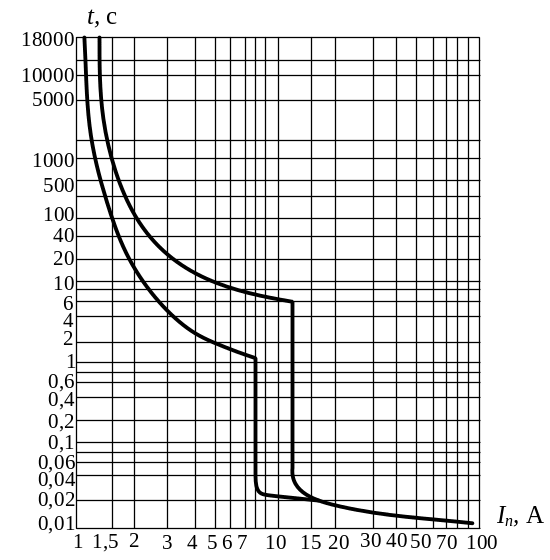

Рис. П 2.4. Времятоковые характеристики ВА88-32 |
|

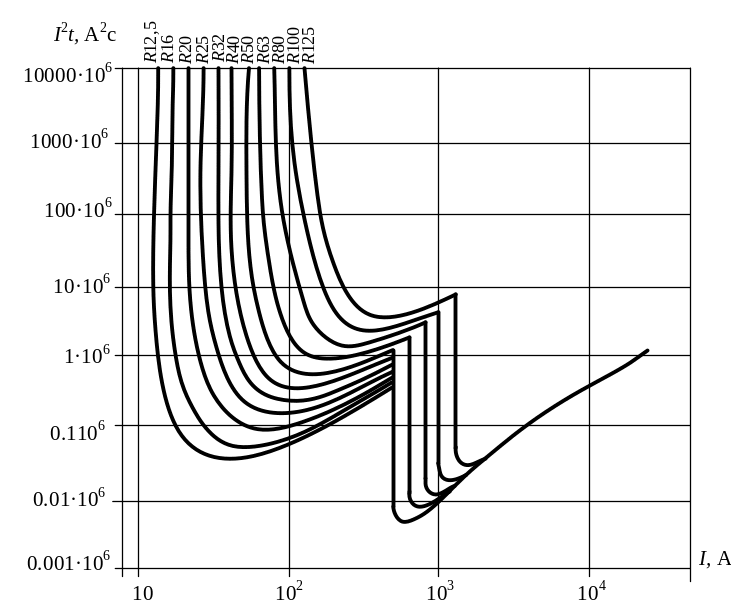

Рис. П 2.5. Кривые коэффициента пропуска энергии (интегральные характеристики I2t) ВА88-32: R12,5 – расцепитель с номинальным током 12,5 А; R125 – расцепитель с номинальным током 125 А |
