3.7. Маркировка и специальные обозначения

На каждом УЗО должна быть стойкая маркировка с указанием всех или, при малых размерах, части следующих данных.

1. Наименование или торговый знак (марка) изготовителя;

2. Обозначение типа, номера по каталогу или номера серии;

3. Номинальное напряжение U_n;

4. Номинальная частота, если УЗО разработано для частоты, отличной от 50 и (или) 60 Гц;

5. Номинальный ток нагрузки I_n;

6. Номинальный отключающий дифференциальный ток I_∆n;

7. Номинальная включающая и отключающая коммутационная способность I_m;

8. Номинальный условный ток короткого замыкания I_nc;

9. Степень защиты (только в случае ее отличия от IР20);

10. Символ [S] для устройств типа S, [G] для устройств типа G;

11. Указание, что УЗО функционально зависит от напряжения сети, если это имеет место (электронные УЗО);

12. Обозначение органа управления контрольным устройством – кнопки "Тест" – буквой Т;

13. Схема подключения;

14. Тип дифференциального тока, на который реагирует УЗО: АС – символ , А – символ

15. Выводы, предназначенные исключительно для соединения цепи нулевого рабочего проводника, должны быть обозначены буквой "N".

16. Стандартные значения температуры окружающей среды (-5-40°С) могут не указываться. Диапазон температур (-25–40°С) обозначается символом

3.8. Принципиальные электрические схемы подключения электроприемников

На рис. 3.6, 3.7 изображены некоторые варианты подключения электроприемников посредством УЗО в многолинейном и однолинейном исполнении.

На рис. 3.6, а показано подключение однофазного электроприемника посредством двухполюсного электромеханического УЗО без встроенной защиты от сверхтоков — дифференциального выключателя (QD). Контур электрической цепи дополнительно защищен однополюсным автоматическим выключателем (QF). На рис. 3.6, б показано подключение трехфазного электроприемника посредством четырехполюсного электронного УЗО со встроенной защитой от сверхтоков — дифференциальный автомат (QFD), дополнительной защиты от сверхтоков не требуется.

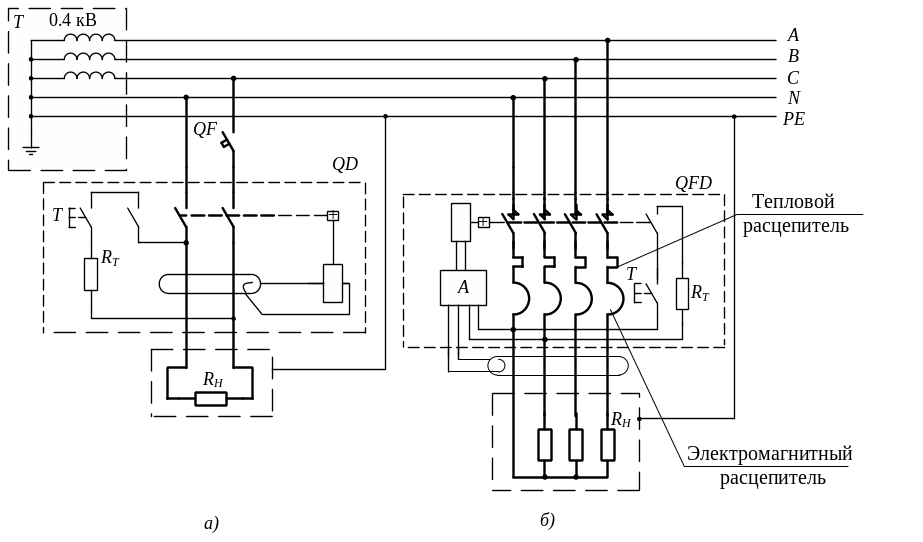

Пример подключения электроприемников к сети посредством УЗО: а) посредством дифференциального выключателя, который не имеет встроенной защиты от сверхтоков – токов КЗ и перегрузки (двухполюсное исполнение); б) посредством дифференциального автомата, который имеет встроенную защиту от сверхтоков - токов КЗ и перегрузки (четырехполюсное исполнение), А – электронный блок дифференциального расцепителя

Однолинейная схема подключения электроприемников посредством УЗО: а), г) – двухполюсное исполнение УЗО; б), в) – четырехполюсное исполнение УЗО; а), б) – не имеют встроенной защиты от сверхтоков (дифференциальные выключатели); в), г) – имеют встроенную защиту от сверхтоков (дифференциальные автоматы)

4. Контроль знаний

4.1. Задание на контрольную работу

Вариант задается преподавателем по табл.4.1.

Задание 1

1. Изучить техническое описание автоматических выключателей и предохранителей по каталогу электротехнической продукции и выписать: а) технические характеристики, б) техническое описание, в) электрические схемы (изобразить), г) структуру условного обозначения

2. Обеспечить защиту электрической сети от коротких замыканий и перегрузки при помощи автоматических выключателей и предохранителей.

3. Изобразить паспортные защитные характеристики выбранных аппаратов защиты. Для выключателей использовать времятоковые характеристики типа С (для варианта 1) и характеристики типа D (для варианта 2). Одновременно использовать две оси абсцисс: в кратностях тока и в именованных единицах (Ампер). Для варианта защиты предохранителями использовать тип предохранителя gG.

4. Нанести на общий бланк с логарифмической шкалой защитные характеристики автоматических выключателей и предохранителей, построенные в п.3.

5. Подписать характеристики по образцу: Тип, I_нр; Тип, I_в. Сделать вывод о том, какой вид расцепителя АВ обеспечивает ту или иную область характеристики выключателя.

6. Изобразить интегральные характеристики I²t выбранных аппаратов защиты на отдельном бланке с логарифмической шкалой. Сделать вывод о величине удельной энергии, пропускаемой в защищаемую сеть при различных видах сверхтоков.

Задание 2

1. Изучить техническое описание дифференциальных выключателей и дифференциальных автоматических выключателей по техническому каталогу электротехнической продукции. Изобразить принципиальную схему подключения однофазной и трехфазной электрической нагрузки к электрической силовой сети посредством дифференциальных выключателей и дифференциальных автоматических выключателей в многолинейном исполнении (с подробным изображением основных элементов конструкции выключателей) и в однолинейном исполнении. Описать принцип действия дифференциального выключателя и дифференциального автоматического выключателя. Назвать их общие и отличные признаки.

2. Записать условное обозначение и технические характеристики дифференциального выключателя и дифференциального автоматического выключателя для двухполюсного и четырехполюсного исполнения. Изобразить паспортные времятоковые защитные характеристики.

3. Выбрать дифференциальный автомат для защиты трехфазной электроустановки от токов перегрузки и короткого замыкания и защиты обслуживающего персонала от поражений электрическим током. На бланке карты селективности построить времятоковую характеристику для выбранного дифференциального автомата. Характеристику подписать в соответствии с принятой структурой условного обозначения.

Таблица 4.1
