Основные конструкции контактов

1. Неподвижные разборные контакты.

Контакт должен быть надёжен и не ослабевать при эксплуатации. Контактное сопротивление должно быть минимальным.

Рекомендации: шины следует соединять при помощи нескольких (для большего количества точек контактирования) болтов, соединение делать через переходную пластину (как правило, это медная фольга, покрытая с обеих сторон легкоплавким металлом, расплавляющимся при t = 50-75 ^оС).

2. Подвижные контакты (неразмыкающиеся контактные соединения).

Применяются для передачи тока с подвижного на неподвижный контакт (используется гибкая связь из медной ленты толщиной 0,1 мм при "ходах" меньше 0,25 мм), роликовый съём, шарнирный контакт.

3. Коммутирующие контакты.

При малых токах конструктивно делают одноточечное контактирование, чтобы при малых нажатиях получить высокое удельное давление в контактной точке. На токе в сотни - тысячи Ампер контакты делаются многоточечными:

1. рычажные (проскальзывающие, перекатывающиеся);

2. мостиковые;

3. врубные;

4. торцевые;

5. розеточные.

Коммутирующие контакты бывают одноступенчатые и многоступенчатые.

Многоступенчатых существует по крайней мере две пары параллельных контактов:

1. Дугогасительные - играют основную роль при ВО.

2. Основные или рабочие - для проведения тока в нормальном режиме. Последовательность их работы при замыкании: сначала замыкаются дугогасительные, а затем рабочие. При размыкании наоборот: первыми размыкаются рабочие контакты, а затем дугогасительные.

В современных электрических аппаратах конструктивно создают точки пространственного разделения рабочего контактирования и контактирования в процессе замыкания и размыкания за счет эффекта перекатывания и проскальзывания. Рабочие точки 2 выполняют из серебра, а дугогасительные 1 – из металлокерамики.

Перекатывающийся (проскальзывающий) контакт с одним разрывом «на фазу»: 1 – точка первого касания при замыкании и последнего при размыкании; 2 – рабочая точка

Перекатывающийся (проскальзывающий) контакт с двумя разрывами «на фазу»: ДК – дугогасительная камера

Герметичный контакт (геркон)

Контакты обычно работают на атмосферном воздухе, загрязняются пылью, покрываются окислами, возникающими при химических реакциях (под воздействием электрической дуги), подвергаются действию водяных паров и химически агрессивных газов. Все это понижает надежность контактов, особенно при малых значениях тока и напряжения, когда может прекратиться проводимость.

Для предотвращения этих явления контакты помещают в баллоны с инертным газом (азот, аргон, водород) или вакуумом (0,13 – 0,0013 Па).

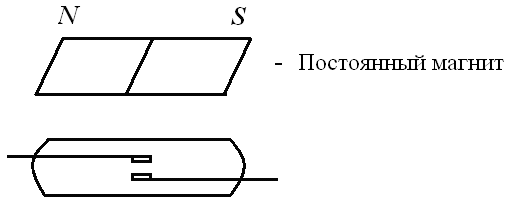

Герметичный контакт

Контакт управляется – постоянным магнитом. Такой контакт по характеристикам приближается к бесконтактным устройствам, обладая достоинствами физического контакта:

1. быстродействие замыкания-размыкания – f = 100 Гц;

2. ресурс срабатывания отключения-включения 10⁷–10⁹ циклов ВО.

Пример: контакт в охранной сигнализации.

Недостаток: малая коммутационная мощность  60 Вт.

Также существуют герсиконы (герметичные силовые контакты). Ток – 180 А. Частота включений f_ВО = 1200 ВО/час.
