9.5. Время срабатывания при отключении электромагнита.

1. Время трогания при отключении электромагнита. Отключение электромагнита может производиться двумя способами: разрывом цепи обмотко электромагнита или разрывом цепи с последующим закорачиванием обмотки электромагнита.

Если не учитывать влияние вихревых токов в массивных частях электромагнита и пренебречь влиянием дуги или искры на контактах выключающего устройства, время трогания якоря при разрыве цепи обмотки должно было бы равняться нулю.

Практически этого не бывает, так как при отключении в массивных частях магнитопровода появляются вихревые токи, замедляющие спадание магнитного потока. Поэтому время трогания при отключении имеет конечное значение.

Отключение электромагнита путем зщакорачивания цепи обмотки приводит к дополнительному увеличению времени трогания. Вследствие этого такой способ отключения применяется в основном в электромагнитах замедленного действия.

При отключении электромагнита от источника питания (рис.90), вследствие наличия искры, будет иметь место процесс, определяемый уравнением

Рис.90. . (258)

Здесь - тндуктивность катушки при конечном зазоре;

- сопротивление искры;

- активное сопротивление обмотки.

Сопротивление искры зависит от многих факторови аналитического выпражения для него пока нет. Однако для того, чтобы проанализировать характер зависимости изменения тока и времени трогания при отключении, для выяснения качественных результатов можно допустить Тогда решение уравнения будет иметь вид

(259)

Где С - постоянная интегрирования;

- постоянная времени при отключении.

Так как при t=0, получим , откуда .

Тогда

. (260)

Вследствие того, что , последнее уравнение видоизменяется так

. (261)

Движение якоря начинается с того момента, когда поток спадает до величины, при которой противодействующая сила станет равной тяговой силе. Тогда время трогания при

отпускании , т.е. время спадания потока до и тока до , при которых якорь начнет обратное движение, будет

. (262)

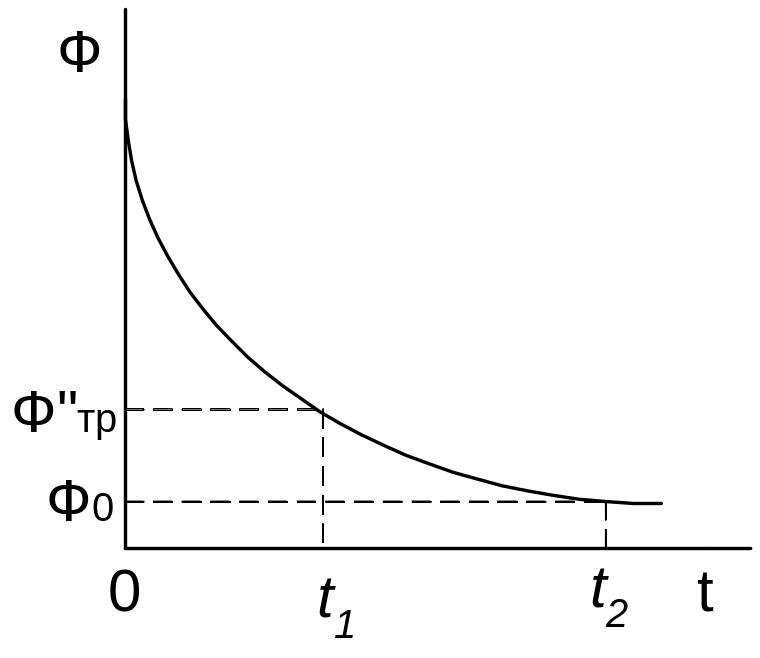

Рис.91. Ф₀ -остаточный магнитный поток.

9.5.2. Время движения якоря при отключении электромагнита. Якорь начнет отходить от сердечника, когда тяговая сила станет меньше механической силы. Закон изменения тяговой силы при отпускании якоря весьма сложен и еще недостаточно изучен, поэтому точное определение времени движения при отпускании затруднительно.

Если допустить, что разность между тяговой и механической силами остается постоянной при любом значении зазора , то будет равно

. (261)

Это уравнение можно рассматривать лишь как приближенное, так как оно не учитывает процесс динамики при перемещении якоря электромагнита.
