Тяговые силы электромагнитов переменного тока.
Тяговая сила электромагнитов переменного тока, так же как и электромагнитов постоянного тока, может быть определена либо по формуле Максвелла, либо по формуле, полученной из анализа энергетического баланса.
Пренебрегая искажением формы кривой
потока (в связи с возможным насыщением
магнитопровода), можно считать, что
изменение
(186)
тогда тяговая сила по формуле Максвелла будет равна
(187)
но
.
Подставляя в формулу тяговой силы,
получим
(188)

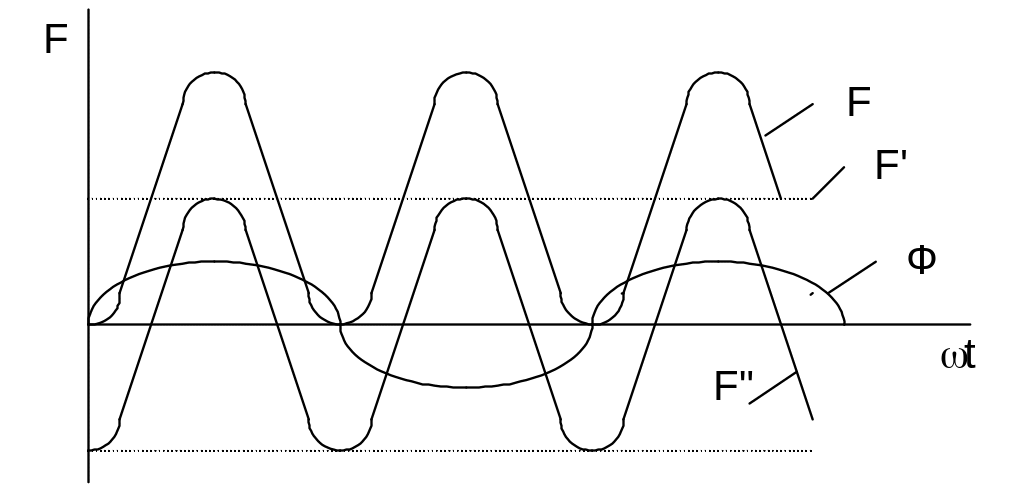

Отсюда видно, что тяговая сила электромагнитов переменного тока содержит две составляющие – постоянную F’ и переменную F’’. Последняя изменяется во времени по закону и имеет амплитуду, равную постоянной составляющей.
Т
яговая
сила электромагнита переменного тока
имеет пульсирующий характер и дважды
за период, когда магнитный поток равен
нулю, равна нулю.
Среднее за период значение тяговой силы равно ее постоянной составляющее
(189)
Рис.67.
Так же как и для электромагнита постоянного тока, формула Максвелла дает достаточно точные результаты лишь при малых значениях воздушного зазора, когда можно принять, что поток в зазоре распределен равномерно по поверхности полюса.
7.5. Вибрация якоря однофазных электромагнитов и способы ее устранения.
Мгновенное значение тяговой силы электромагнита переменного тока дважды за период равно нулю. В эти моменты времени якорь под действием противодействующих сил Fмех будет отходить от сердечника. Затем, когда тяговая сила вновь превысит Fмех, якорь опять притянется. Таким образом, возникает вибрация якоря, которая ускоряет износ отдельных
Рис.68. частей электромагнита.
Устранить это нежелательное явление в однофазном электромагните переменного тока можно путем создания в воздушном зазоре между якорем и сердечником двух магнитных потоков, сдвинутых по фазе.
Принципиально
такая задача может быть решена двумя
способами:

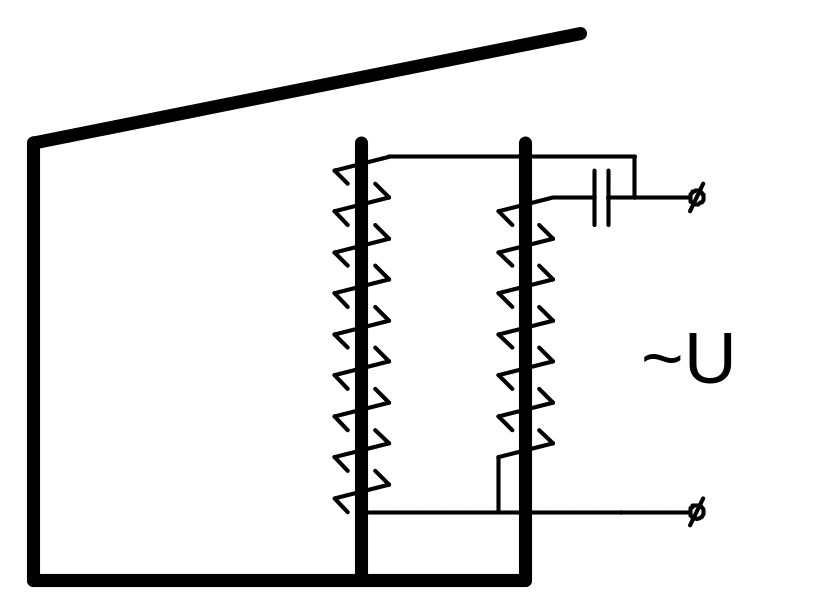

расщеплением магнитопровода на две части, каждая из которых имеет свою катушку намагничивания, при этом токи в катушках не должны совпадать по фазе.
Этот способ неэкономичен и практически не применяется.
Применение экрана (короткозамкнутого витка), охватывающего часть площади торца магнитопровода в воздушном зазоре. Этот метод нашел широкое применение в однофазных
электромагнитах переменного тока.

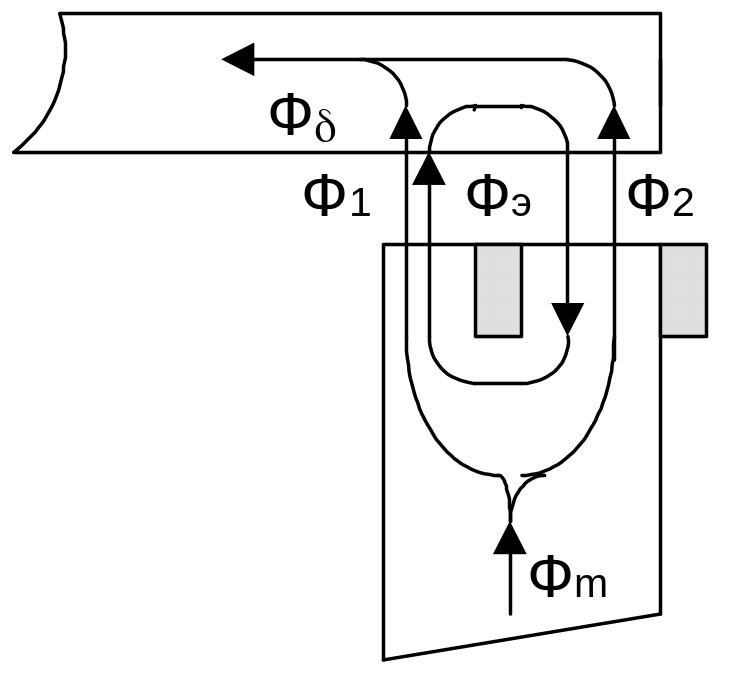

Рис.69. Сдвиг по фазе между потоками Ф1 и Ф2 возникает в связи с появлением в зазоре потока экрана Фэ.
Ф2=Ф20+Фэ
Здесь Ф20 – поток, протекающий по
охваченной экраном площади полюса при
,
он совпадает по фазе с потоком Ф1.
Векторная диаграмма электромагнита с
экраном имеет вид, показанный на
Для электромагнита с экраном результирующая
тяговая сила будет равна
(190)
или
(191)
где
- постоянная составляющая силы;
Рис.70.
- переменная составляющая силы.
.
Последнее условие практически невыполнимо
и поэтому результирующая тяговая сила
электромагнита с экраном будет также
пульсирующей, как и при отсутствии

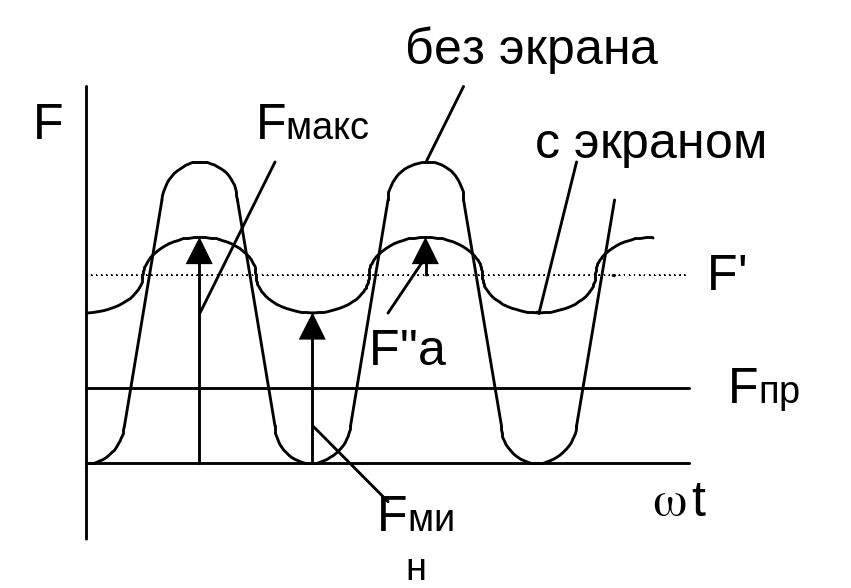

экрана, но минимальное значение силы
будет больше нуля. Максимальное и
минимальное значение тяговой силы будут
равны:
Рис.71.

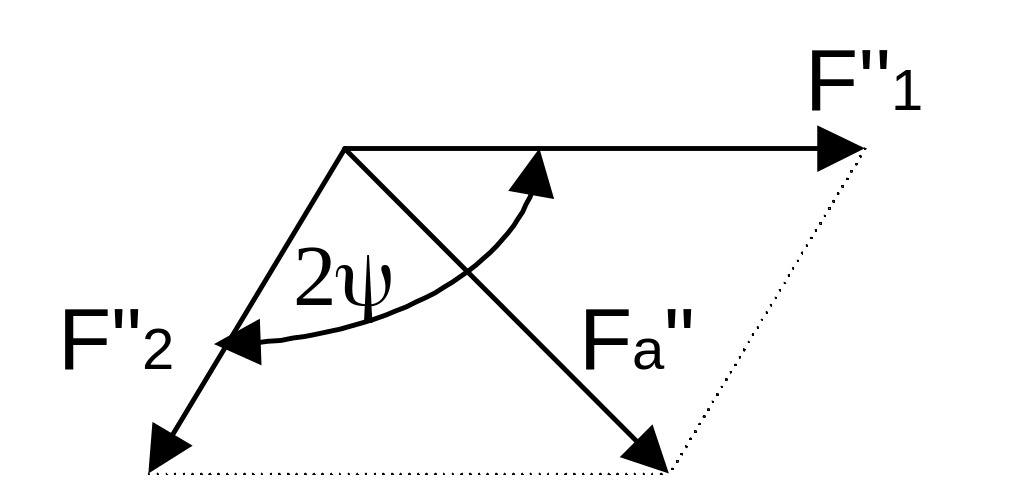

Амплитуда результирующей пульсирующей
тяговой силы
равна даагонали параллелограмма,
сторонами которого являются векторы
переменных составляющих сил, созданных
потоками Ф1 и Ф2.
(192)
где
Рис72
Для электромагнитов переменного тока наиболее важной величиной является Fмин. Избежать вибрации якоря можно лишь при условии Fмин >Fпр. Нетрудно установить, что величина Fмин в значительной степени зависит от площади, охваченной экраном и его активного сопротивления rэ.
Если
1) S2=0 - экран
отсутствует, то Fмин=0
;
S2=S - экран охватывает весь полюс, то Fмин=0 ;
- это условие равноценно отсутствию экрана, тогда Fмин=0 ;
rэ=0 - магнитные потоки Ф20 и Фэ будут сдвинуты по фазе друг относительно друга на 180о , а поток Ф2 будет совпадать по фазе с потоком Ф1: угол
и Fмин=0.
