5.7. Расчет магнитной цепи переменного тока с учетом потерь в стали и к.З. Витка.
Для примера возьмем П-образный электромагнит переменного тока с к.з. витком на полюсе.
Магнитный поток
,
проходя в воздушный зазор разветвляется
на два потока, один из которых Ф1
проходит через неохваченную экраном
часть полюса, а другой Ф20 про ходит
через экран и наводит в нем эдс. Возникающий
при этом в экране ток создает в
экранированной части полюса свой
магнитный поток Фэ,
направленный встречно по отношению к
потоку
и
замыкающийся через воздушный
Рис.53. зазор и якорь. В результате совместного
экранированной
части полюса будет сдвинут по фазе на
угол
относительно потока Ф1 в неохваченной экраном части полюса. Таким образом, в воздушном зазоре благодаря экрану действуют два магнитных потока, сдвинутых друг относительно друга по фазе. Это способствует устранению вибрации якоря электромагнита переменного тока.
Векторная диаграмма электромагнита с экраном показана на

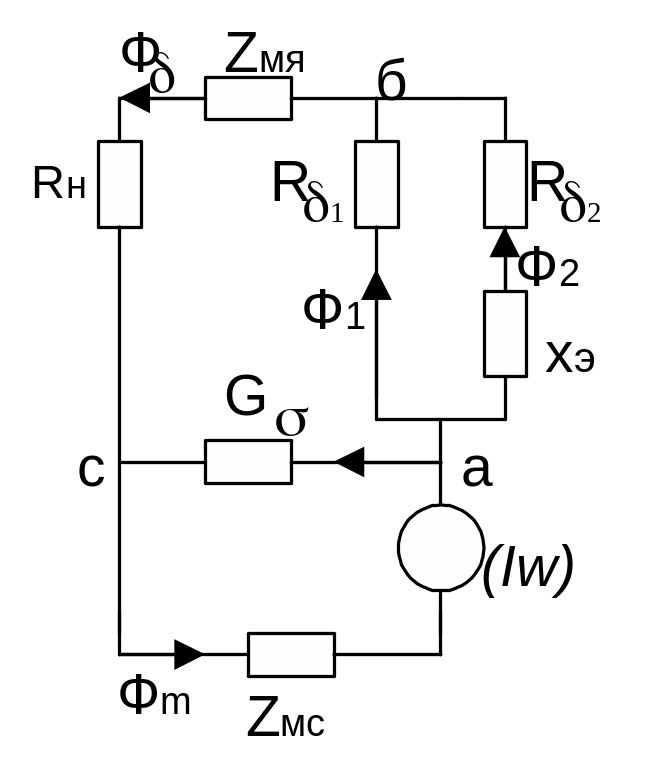

Составим схему замещения магнитной цепи с учетом влияния потерь в стали и экрана.
Решаем прямую задачу. Дано: поток
в воздушном зазоре
,
размеры магнитной цепи и материал
магнитопровода.
Найти намагничивающую силу катушки.
Рис.54. 1) Известным методом определяются магнитные сопротивления
(проводимости) воздушных зазоров и проводимость рассеяния
,
,
;
(133)
Определяется магнитное напряжение между точками ab схемы
,
(134)
здесь
,
rэ - активное сопротивление
экрана,
-
угловая частота сети.
3) Индукция в якоре
,
Sя - площадь сечения якоря,
Рис.55 4) Магнитное сопротивление якоря. По кривой намагничивания B(H) определяется напряженность магнитного поля Hя и затем
.
(135)
Если это необходимо, то можно найти также
,
;
(136)
Здесь Pстя - потери в стали якоря,
f - частота сети.
5) Магнитное напряжение в якоре
. (137)
6) Магнитное напряжение между точками ac
(138)
7) Поток рассеяния
(139)
8) Поток в основании электромагнита
(140)
9) Магнитное напряжение в сердечнике
(141)
10) Искомая мдс катушки
(142)
При решении обратной задачи необходимо задаться потоком и решать методом последовательных приближений.
