1. Цель работы

1. Изучение устройства и принципа действия трансформатора.

2. Определение эксплуатационных параметров трансформатора по опытам холостого хода (XX) и короткого замыкания (КЗ).

2. Подготовка к работе

2.1. Записать название и цель работы, начертить схемы ла­бораторных установок (рис,9,10), формы табл.1 и табл.2.

2.2. Освоить особенности режимов работы трансформатора, включая XX и КЗ.

2.3.Изучить порядок проведения лабораторной работы.

3. Описание лабораторной установки

3.1 .Лабораторная установка расположена в левой части стенда.

Рис.9. Схема лабораторной установки для проведения опыта холостого хода.

3.2.Схема лабораторной установки для проведения опыта XX приведена на рис.9. а опыта КЗ - на рис.10.

Монтаж схемы выполнен за вертикальной панелью и в левой тумбе стенда. Включение питания и подготовка конкретной схемы к работе осуществляется с помощью выключателя В и кнопочных постов обозначенных на стенде "XX" и "КЗ". Для включения надо нажать на верхнюю (черную) кнопку "ПУСК", для отключения – на нижнюю (красную) "СТОП".

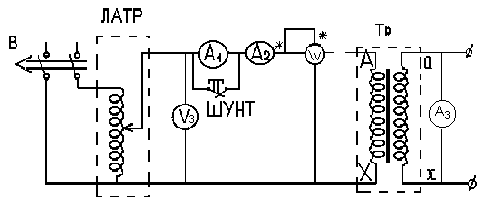

Рис.10. Схема лабораторной установки для проведения опыта короткого замыкания

3.3.Элементами схемы являются:

Тр - испытываемый однофазный трансформатор. Малыми бук­ вами а x обозначена обмотка низшего напряжения (U_ном=133 В, I_ном =12 А), большими буквами АХ - обмотка высшего напряжения U_ном -380 В, I _ном =4, 2 А);

ЛАТР - лабораторный автотрансформатор, предназначенный для плавного регулирования напряжения, подаваемого на первичную обмотку испытываемого трансформатора. Регулировочная рукоятка ЛАТРа обозначена на стенде надписью "СЕТЬ";

V₁ - вольтметр, измеряющий напряжение U₁₀, первичной об­мотки;

V₂ - вольтметр, измеряющий напряжение U₂₀ вторичной обмотки

А₁ - амперметр с пределом измерения 1 А, предназначенный для измерения малых токов в первичной обмотке I₁₀ путем. размыкания шунтирующих контактов с помощью кнопки , обозначен­ной надписью "ШУНТ" (расположена на тумбе);

А₂ – амперметр с пределом измерении 5А.предназначенный для измерения токов I₁₀ и I_1к . превышающих 1 А;

W - ваттметр, располженный на левой тумбе стенда и измеряющий Р₁₀ и Р_1К

V₃ - вольтметр, измеряющий напряжении U_K, подаваемое на первичную обмотку при опыте КЗ;

А₃ –амперметр, измеряющий ток I_2К во вторичной обмотке при опыте КЗ.

В опыте XX напряжение подается на испытываемый трансфор­матор со стороны обмотки низшего напряжения, а в опыте КЗ - со стороны высшего напряжения.

4. Порядок выполнения работы

4.1 .Выписать паспортные данные испытываемого трансформатора ( табличка расположена на столе стенда).

4.2.Выполнить опыт XX, для чего ручка ЛАТРа поставить в крайнее левое положение ( U₁=0 ), включить выключатель В, затем нажать на кнопку "ПУСК" XX.

С помощью ручки автотрансформатора "СЕТЬ" плавно подни­мать напряжение U_IO от 65 до 150 В через 15 В, включив в этот ряд номинальное напряжение 133 В. Для каждого напряжения из­мерить U₂₀, I₀₁, Р₁₀ .

Результаты измерений занести в табл.1.

Таблица 1. Опыт холостого хода

Результаты измерений				Результаты расчетов
U10	U20	I10	P10	KU	Сos φo
B	B	A	Bт	б/р	б/р

Проделав опыт ХХ, снизить напряжение U₁ до 0 и нажать на кнопку "СТОП" ХХ.

4.3.Выполнить опыт КЗ, для чего включить схему опыта КЗ нажатием кнопки "ПУСК" КЗ и рукояткой ЛАТРа "СЕТЬ" плавно менять величину тока первичной обмотки по амперметру А₂ от 2А до5А через 0,5А, включив в этот ряд номинальный ток 4,2А. Для каждого тока измерить U_к ,P_к ,I_2к и результаты занести в табл.2.

Таблица 1. Опыт короткого замыкания

Результаты измерений				Результаты расчетов
I1к	I2к	Uк	Pк	KI	Сos φк
B	B	A	Bт	б/р	б/р

Снизить напряжение ЛАТРа до 0. Отключить схему КЗ нажа­тием кнопки "СТОП" и выключить питание выключателем В.
