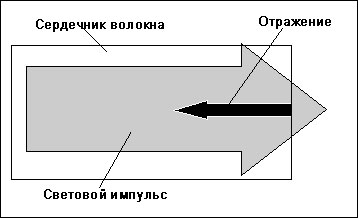

Френелевское отражение
|
Если свет, распространяющийся в оптическом волокне попадает в среду с другой плотностью (например в воздух) часть световой энергии (до 4%) отражается назад к источнику света в то время как остальная световая энергия продолжает распространяться дальше. Резкие изменения плотности материала имеют место на концах волокна у обрывов волокна и иногда у оптоволоконных стыков. Количество отраженного света зависит от величины изменения плотности материала (которая характеризуется показателем преломления - более высокий показатель преломления означает большую плотность) а также от того угла под которым свет падает на поверхность раздела между двумя материалами. Это явление и есть френелевское отражение света в световоде |
Определение характеристик световода.
Как ни странно, но в основе метода определения таких характеристик световода как величины затухания и потери света лежит релеевское рассеивание и френелевское отражение света.
Прибор, с помощью которого измеряют эти величины называют рефлектометр (Reflectometer).
Оптический рефлектометр измеряет только уровень обратного рассеяния, а не уровень передаваемой световой энергии.
Но имеется весьма определенное соотношение между уровнем обратного рассеяния и уровнем переданного импульса: обратное рассеяние составляет определенный процент переданной световой энергии.
|

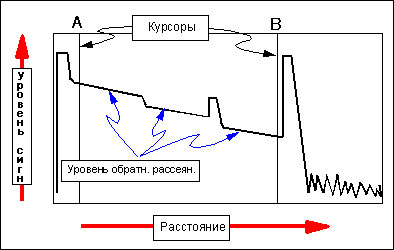

Динамический диапазон рефлектометра: между начальным уровнем обратного рассеивания и уровнем шума (пик – френелевское отражение) |
Основные типы одномодовых волокон, применяемых в линиях связи, нормируются международными стандартами ITU-T Rec.G652..G.655:
- G652: волокна с несмещенной дисперсией (SM волокна) с длиной волны нулевой дисперсии и длиной волны отсечки в районе 1310 нм.
- G653: волокна со смещенной дисперсией (DS волокна) с длиной волны нулевой дисперсии в районе 1550 нм и длиной волны отсечки в районе 1310 нм.
- G654: волокна со несмещенной дисперсией (SM волокна) с длиной волны нулевой дисперсии в районе 1310 нм и длиной волны отсечки в районе 1550 нм.
- G655: волокна с ненулевым дисперсионным смещением (NZDS волокна), обладающие малой дисперсией (0.1…6 пс/(нм*км)) в диапазоне длин волн 1530..1565 нм.
Цветная кодировка оптических волокон ао «Ростелеком» и американского стандарта eia/tia.
Номер |
Кодировка Ростелеком |
Кодировка EIA/TIA |
1 |
Натуральный |
Синий |
2 |
Красный |
Оранжевый |
3 |
Синий |
Зеленый |
4 |
Зеленый |
Коричневый |
5 |
Желтый |
Серый |
6 |
Фиолетовый |
Белый |
7 |
Оранжевый |
Красный |
8 |
Коричневый |
Черный |
9 |
Бирюзовый |
Желтый |
10 |
Розовый |
Фиолетовый |
11 |
Серый |
Розовый |
12 |
Черный |
Бирюзовый |
|
|
|
Бирюзовый цвет иногда называют цветом морской волны (aqua).
