9. Построение графика напоров

По данным расчетов строят график напоров (рис. 4). Для построения графика используют данные из табл. 12 и результаты расчета на ЭВМ. Выбирают на сети замкнутый контур обычно по внешнему периметру сети; в случае если в середине сети имеются узлы с высокой отметкой земли или с высокоэтажными зданиями, контур следует провести через эти узлы. На график наносят линии отметок трубопроводов, линии необходимых напоров и пьезометрические линии как на случай максимального расхода, так и при расходовании воды на пожар. Как видно из графика, линии необходимых напоров подняты над землей на величину требуемого напора в зависимости от этажности зданий, обслуживаемых участком. При пожаре везде линия необходимых напоров на 10 м выше линии верха трубы.

Н а участках, где напор превышает 60-65 м, необходимо параллельно участку проложить дополнительную линию, диаметр этой линии рассчитывается на пропуск путевого расхода. Дополнительная линия подключается к участку через регулятор напора.

10. Деталировка сети

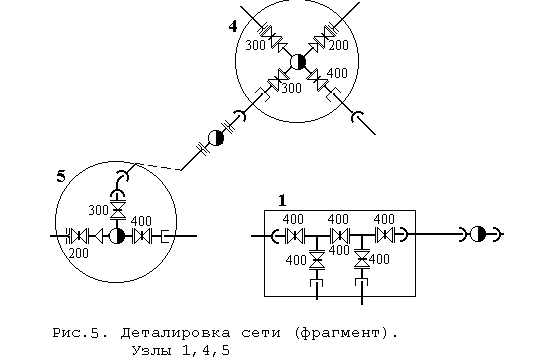

На схеме деталировки указываются длины участков, диаметры и состав фасонных частей и арматуры в узловых колодцах (рис. 5). Кроме того, обозначаются места установок пожарных гидрантов на сети, расстояния между которыми не должны превышать 150 м.

При составлении схемы придерживаются следующих положений.

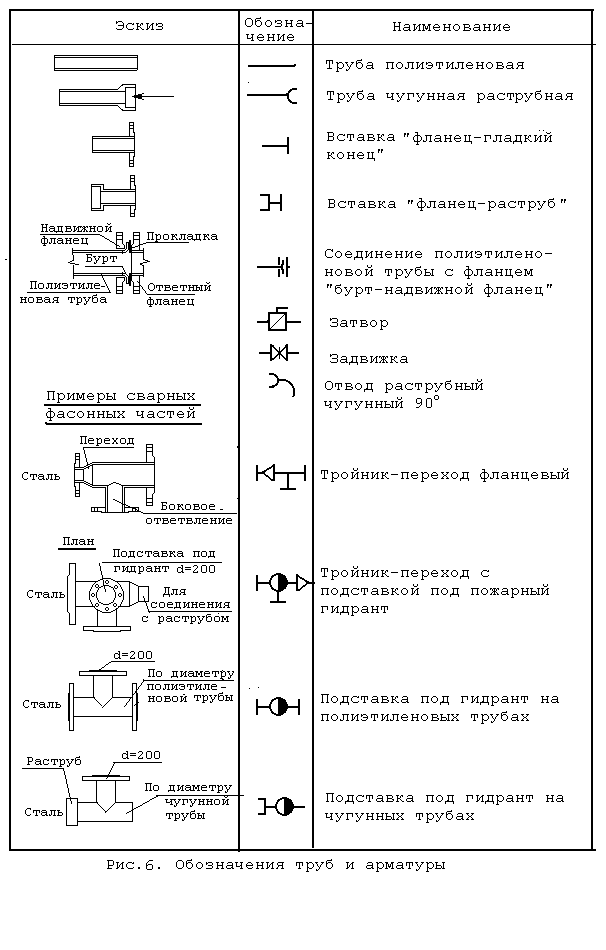

Запорная арматура – задвижки или затворы соединяются на фланцах. Чугунные трубы соединяются между собой на раструбах; раструбы, как правило, направляют против течения воды. Соединение раструба с фланцем – с помощью стальной вставки – «фланец - гладкий конец», соединение гладкого конца чугунной трубы с фланцем – посредством стальной вставки «фланец-раструб». Соединение полиэтиленовых труб между собой – на сварке. Для соединения полиэтиленовой трубы с фланцем применяют бурт, привариваемый к трубе, и надвижной фланец (рис. 6).

Ф асонные части в узловых колодцах выполняют стальными, на электросварке. Желательно стальные элементы изнутри покрывать антикоррозийными составами. При соединении между собой труб разного диаметра в колодцах следует задвижки устанавливать на трубе меньшего диаметра с целью сокращения стоимости арматуры.

Подставки под пожарные гидранты на полиэтиленовых трубах выполняют из стали в виде фланец-фланец, гидрант устанавливается на

фланце с условным диаметром 200 мм. На чугунных трубах подставки под

гидранты – в виде раструб – гладкий конец; иногда такие фасонные части выпускают стандартными, литыми из чугуна. Полный перечень арматуры приводят в спецификации(рис.7).

11. Сооружения на сети

Арматура, которая служит для отключения отдельных участков, а также для регулирования расходов и напоров – задвижки, затворы, а также пожарные гидранты и другая арматура – располагается в смотровых колодцах.

Общие требования к колодцам: возможность удобной эксплуатации и ремонта, достаточная прочность при воздействии нагрузок от транспорта, защищенность от попадания грунтовых вод и от воздействия отрицательных температур.

Рекомендуется назначать высоту рабочей камеры не менее 1,5 м. Минимальные расстояния: от верха штока задвижки с выдвижным шпинделем до перекрытия – 0,3 м; от маховика задвижки с невыдвижным шпинделем до перекрытия –0,5 м; от раструбного стыка до стенки колодца – 0,4...0.5 м; от фланца до стенки колодца – 0,3...0,5 м; от низа трубы до дна колодца – 0,25...0,35 м; от стенок труб до стенок колодца – 0,3...0,7м. Большие указанные значения относятся к трубам диаметром более 400 мм [1,п.8.63]. Размеры арматуры [2,3] приведены в приложении 2.

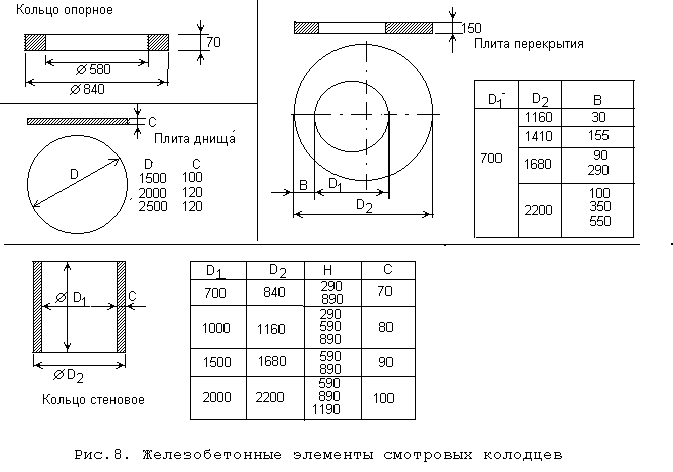

Колодцы могут выполняться из сборного или монолитного железобетона, из кирпича. Размеры сборных элементов приведены на рис. 8. На рис. 9 показан чертеж узлового колодца.
