Проверка баланса в узлах
N узла |
Расход |
Приток |
Отток |
1 |
36,14 |
432,4 |
209,1+18,71+36,14=432,3 |
2 |
27,86 |
209,1 |
27,86+181,3=209,2 |
3 |
56,67 |
181,3 |
64,0+60,6+56,7=181,3 |
4 |
73,54 |
64,0+91,4=155,4 |
62,1+19,8+73,54=155,4 |
5 |
46,87 |
187,1 |
46,87+48,9+91,4=187,17 |
6 |
30,16 |
48,9 |
30,16+18,7=48,86 |
7 |
29,84 |
18,7+11,1=29,8 |
29,84 |
8 |
36,72 |
62,1 |
11,1+14,2+36,72=62,02 |
9 |
30,41 |
14,2+16,2=30,4 |
30,41 |
10 |
43,10 |
19,8+39,6=59,4 |
16,2+43,10=59,3 |
11 |
21,08 |
60,6 |
39,6+21,08=60,6 |
Таблица 12

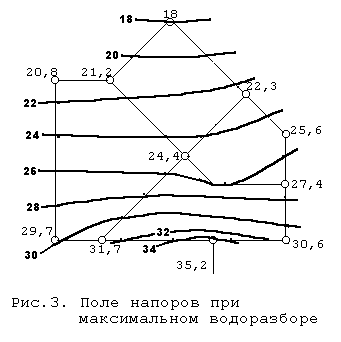

Расчет напоров в узлах
N узла |
Отметки трубы |
Необходимый напор |
Необходимый пьезометр (2)+(3) |
Условный пьезометр |
Дефицит напора (4)-(5) |
Действи-тельный пьезометр (5)+18,42 |
Напор в узле |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
61,0 |
18 |
79,0 |
79,0 |
0 |
97,42 |
36,42 |
2 |
61,0 |
18 |
79,0 |
74,70 |
4,30 |
93,12 |
32,12 |
3 |
52,0 |
18 |
70,0 |
72,16 |
- |
90,58 |
38,58 |
4 |
46,2 |
30 |
76,2 |
69,78 |
6,42 |
88,20 |
42,00 |
5 |
56,4 |
30 |
86,4 |
74,78 |
11,62 |
93,20 |
36,80 |
6 |
56,0 |
30 |
86,0 |
72,06 |
13,94 |
90,48 |
34,48 |
7 |
55,3 |
30 |
85,3 |
67,13 |
18,17 |
85,55 |
30,25 |
8 |
50,9 |
30 |
80,9 |
67,68 |
13,22 |
86,01 |
35,11 |
9 |
54,4 |
30 |
84,4 |
65,98 |
18,42 |
84,40 |
30,0 |
10 |
52,4 |
30 |
82,4 |
68,68 |
13,72 |
87,10 |
34,70 |
11 |
53,3 |
18 |
71,3 |
71,07 |
0,27 |
89,49 |
36,19 |
В
примере: в городе 2 пожара по 20 л/с и один
пожар на промпредприятии (в точке 3) 10
л/с.
В расчетной схеме (рис.2) назначают пожары в высоких и удаленных от точки питания узлах. В примере – в узлах 6 и 9; соответственно в этих точках узловые расходы увеличи-ваются на 20 л/с. Необходимые значения напоров в узлах сети при пожаре – не менее 10 м. Гидравлическую увязку сети на случай одновременного расхода воды на тушение пожаров следует (при курсовом проектировании) выполнить на ЭВМ.
