Национальный Исследовательский Ядерный Университет «МИФИ»

Кафедра « Микро- и наноэлектроники №27»

Отчет по домашнему заданию №4

по курсу «Сети-10»

«Лвс типа en/fen/gen на коммутаторах»

Выполнил студент группы А9-09

Бекштрев Е.В.

Преподаватель: Лапшинский В.А.

2010 год

Задача №1.

Генезис физических сред передачи для сетей в технологии Ethernet

Первый стандарт Ethernet (EN) был создан для «толстого» коаксиального кабеля (КК), потом для «тонкого». Потом в качестве разделяемой среды передачи стали использовать кабели витой пары (ВП). Одновременно стандарты IEEE предусматривали использование в качестве физической среды передачи данных оптоволокно или оптоволоконные кабели.

Одной из причин перехода от КК к ВП был большой расход меди и, соответственно, большой вес КК. Это, не считая высокой, хотя и исторически приемлемой цены первых ЛВС. Вероятно, в настоящее время можно теоретически рассмотреть возможность создания и использования в ЛВС (и не только!) кабелей из проводящих углеродных нанотрубок (УНТ).

А) Оцените и сравните примерный вес бухт кабелей различных типов из меди (КК, ВП), оптоволокна и УНТ длиной 1000 м для сети, построенной на коммутаторах по технологии Ethernet:

- «толстого» КК и «тонкого» КК;

- «желтого КК»;

- 4-х парного кабеля ВП категорий 5-7, UTP/STP для внутренней разводки ЛВС в помещениях;

- 25-100-х парных кабелей ВП категорий 6-7 UTP/STP для магистралей;

- много- и одномодовых ОК;

- УНТ.

Б) Оцените, какие «веса» приходилось переносить специалистам и техникам с модной профессией/специальностью «установщиков» первых ЛВС в прошлом. Какие бухты (из УНТ!) будут перемещать роботы в будущем. Или сети будут исключительно беспроводными? Поясните свое мнение.

В) Изобразите генезис физических сред сетей (с течением времени и в виде рисунка) по полученным весам бухт с сетевыми кабелями.

Решение

А) Примерный вес кабеля (1000м = 1км

- «тослстый КК» (RG-11): 140 кг;

- «тонкий Ethernet» (RG-58): 38 кг;

- «желтый КК» (RG-8): 128 кг;

- 4-парный кабель (U/UTP Cat6e 4х2х0,57): 46.2 кг;

- 25-парный кабель (UTP25-C5-SOLID-OUTDOOR): 170 кг;

- 50-парный кабель (UTP50-C5-SOLID-OUTDOOR): 340 кг;

- 100-парный кабель (UTP100-C5-SOLID-OUTDOOR): 571 кг;

- Многомодовый волокно-оптический кабель: 15.4 кг;

Б) Как видно из приведенных выше данных, раньше «установщикам» сетей приходилось переносить достаточно большие веса, в начале развития сетевых технологий, когда использовались КК, люди, работающие в такой профессии наверное могли, не посещая спортзала, спокойно участвовать в соревнованиях по боди-билдингу. Но с годами погонная масса кабелей уменьшилась, однако, попутно с уменьшением массы кабелей улучшились характеристики сред передачи данных, такие как: увеличение полосы пропускания (а как следствие увеличение скорости передачи данных по сетям), также велась борьба с наводками в кабелях ( витая пара).

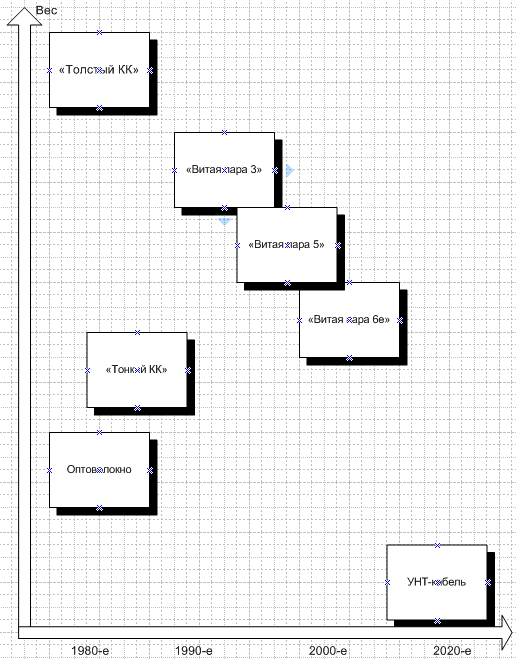

В) По полученным в пункте А значениям, а также сделав предположения о легковесности УНТ-кабелей был построен генезис физических сред сетей, представленный на рис.1.

Генезис физических сред сетей

Задача №2

Имеется пять 4-х портовых концентраторов в древовидной структуре сети, например, LAN Ethernet (рис). Если обозначать концентраторы слева-направо, то третий хаб - "корневой". Порты пронумерованы от 0-го до 18-го. В структуре обозначены также узлы (компьютеры) сети А, В, С и D.

Рис.2. Древовидная структура сети.

А и В подключены к портам 5-го концентратора (хаба нижнего уровня справа), С - к порту 4-го (левого хаба), а D – к порту 1-го коммутатора.

Предлагается заполнить табличку, в которой нужно указать (и пояснить!), на каких портах устройств появится кадр, передаваемый А --> В, А --> С и А --> D в случаях, когда:

- все устройства концентраторы;

- все, кроме корневого хабы, а корневое устройство – коммутатор;

- все устройства - коммутаторы.

Решение

Решение данной задачи предлагается представить в виде таблицы (табл.2-4). Будет построено 3 таблицы, по таблице на каждый вариант реализации сети.

-все устройства концентраторы (это сетевые устройства, предназначенные для объединения нескольких устройств Ethernet в общий сегмент сети. Концентратор работает на физическом уровне сетевой модели OSI, повторяет приходящий на один порт сигнал на все активные порты. [4]);

Таблица 2. 1 Все устройства концентраторы.

Порт

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Напр-е

А-->B

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

А-->C

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

А-->D

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

- все, кроме корневого хабы, а корневое устройство – коммутатор (концентратор –это устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегмента сети. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю.[5]);

Таблица2.2. Все, кроме корневого хабы, а корневое устройство – коммутатор.

Порт

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Напр-е

А-->B

A

A

A

A

A

A

A

A

A

А-->C

A

A

A

A

A

A

A

A

A

А-->D

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

A

- все устройства коммутаторы;

Таблица 2.3 Все устройства коммутаторы.

Порт

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Напр-е

А-->B

A

А

А-->C

A

A

A

A

А-->D

A

A

А

А

A

A

A

A

A

A
