Характеристика порід
Назва породи |
Товщина пластів, м |
Опірність стисканню σс, МПа |
Підошва
Пісковик |
0,7 |
70 |
Алевроліт |
0,6 |
60 |
Покрівля
Глинистий сланець |
0,18 |
35 |
Аргіліт |
0,20 |
30 |
Глинистий сланець |
0,25 |
28 |
Алевроліт |
0,17 |
30 |
Піщанистий сланець |
0,38 |
40 |
Аргіліт |
6,0 |
75 |
Вапняк |
5,0 |
110 |
Середньозважені значення густини пласта, опір вугілля різанню визначаємо з формул (1.1 і 1.2):
γср = (0.5·1.45 + 0.1∙1,98 + 0.9∙1.40)/1.5 = 1.45 т/м3;
Ар = (0.5∙240+0.1∙300+0.9∙250)/1.5 = 250 кН/м.
Мінімальна і максимальна потужності пласта визначаємо з формул (1.3 і 1.4):
ттin = 1.5 – 1.5∙0.07 = 1.4 м;
ттах = 1.5 + 1.5∙0.07 = 1.6 м.
2. Проводимо характеристику бічних порід і встановлюємо їх типи.
Відповідно до класифікації (табл. 1.1) породи безпосередньої покрівлі – дуже тонкошаруваті (m<0.2 м) і тонкошаруваті (m = 0.2-1 м) з опором на одноосне стискання 25-40 МПа.

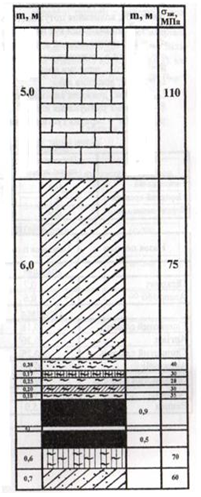

Рис. 1.2. Структурний Рис. 1.3. Стратиграфічна
стовпчик пласта М 1:20 колонка М 1:100
Перші п’ять пластов (прошарків) безпосередньої покрівлі можуть обвалюватись слідом за пересуванням кріплення очисного вибою. За стійкістю (Додаток 1, табл.1), вони можуть бути віднесені до категорії Б4- середньої стійкості, тому що потужність кожного з пластів знаходиться в межах від 0.2 до 0.5м, а δст = 30…60 МПа. Шостий пласт − аргіліт m = 6м, δст=75 МПа, теж можна віднести до безпосередньої покрівлі. Однак цей пласт буде обвалюватися великими блоками з деякими зависанням за кріпленням. За складом і характеристикою цього пласта його можна віднести до категорії Б5 – стійкий.
Таким чином, сумарна потужність безпосередньої покрівлі складе
hбп = 0.15+0.20+0.25+0.17+0.38+6.0 = 7.15 м.
Відношення hбп/ т = 7.15/1.5 = 4.77. Відповідно до класифікації за навантажувальними властивостями покрівлі при (6...7) > hбп /тв ≥ (3...4); покрівля за навантажувальністю (управлінням) відноситься до середнього типу.
За геолого-петрографічними ознаками (Додаток 1, табл.. 2) покрівля відноситься до категорії А4 − дуже важкообвалювальна.
Безпосередня
підошва – пісковик. Межа міцності на
одноосне стискання δст
= 70 МПа. Оскільки δст
= 70 МПа
2 МПа, то підошва відноситься до міцної.
Повна характеристика бокових порід буде: А4, Б4, М.
3. Визначаємо параметри розміщення обваленої породи у виробленому просторі.
Перші п’ять пластів, як уже відзначалося, будуть обвалюватись відразу після пересування кріплення. Обвалена порода заповнить вироблений простір на висоту (рис. 1.4):
h1зап= hбп∙Кр = (0.15+0.20+0.25+0.17+0.38) ∙1.15=1.32 м.
Шостий пласт буде обвалюватися з деякими зависанням за кріпленням. Приймемо, що цей пласт зависає за кріпленням на відстані до трьох метрів.
Обвалений шостий пласт заповнить вироблений простір на висоту:
h2зап = 6.0∙1.15 = 6.9 м.
Сумарна висота заповнення виробленого простору заваленою покрівлі: hзап= h1зап+ h2зап=1.32+6.9 = 8.22 м.
Рис.
1.4.
Схема
розміщення обваленої породи у виробленому
просторі
Висота вільного простору від підошви до основної покрівлі дорівнює:
hвир =m+ hбп = 1.5+7.15 = 8.65 м.
Зазор між заваленою породою й основною покрівлею складе:
hсв = hвир - hзап = 8.65 - 8.22 = 0.43 м.
Це буде приводом для осідання або обваленням наступного, сьомого пласта покрівлі.
