7.3. Приклад виконання роботи 7

Щодо вибору форми і типу кріплення виймальних штреків, то для шахт України альтернативи склепінчастій формі цих виробок і металевому арковому кріпленню типу КМП-А3 практично немає. Тому для кріплення обох штреків приймаємо аркове піддатливе кріплення.

Для визначення ширини штреку при виносі на нього приводу вибійного конвеєра враховуємо рішення, прийняті при виконанні роботи 3, а саме: обраний очисний механізований комплекс КМТ, до складу якого входить механізоване кріплення МТ, комбайн 1ГШ68 і скребковий конвеєр СП 87 ПМ. З таблиці 7.1 знаходимо довжину голівки конвеєра СП 87, яка становить l_пр =2,802 м. Для транспортування вугілля по штреку прийнято конвеєр СП 63, ширина якого складає Ш_к = 0,6 м. Ширина проходу для людей Ш_п = 0,7 м.

Рис 7.2. Розрахункова схема до визначення розмірів ніші

За формулою (6.1) знаходимо:

Ш_ш = l_пр.сosа+Ш_к+ Ш_пр = 2,802cos 5°+0,6 + 0,7 = 4,09 м.

Висоту підривання штреку визначаємо за формулою (7.2) :

h_nід = lsinα+h_заз+h_кон =

= 2,802· sin5^о +0,20+0,36 = 2,802- 0,0872+0,2+0,36 = 0,804 м

Довжину ніші визначаємо для варіанту розташування приводу конвеєра в лаві

Якщо при певних гірничо-геологічних умовах необхідно проводити ні­шу, то для визначення її довжини виристовуємо формулу (7.3). У нашому випад­ку:

l_прив = 2,802 м; l_пер =0,3 м; l_к = 8,4 м; l_прох = 0,7 м; l_з = 0,2 м.

Тоді довжина ніші складе:

І_н = 2,802 + 0,3 + 8,4 + 0,7 + 0,2 = 12,40м.

Мінімальну ширину ніші Ш_н визначимо з виразу (7.4), в якій приймаємо r= 0,63 м.

Ш_н = r+l_прох = 0,63 + 0,7= 1,33 м.

При підбиранні типового поперечного перерізу штреку з урахуванням розташованого в ньому приводу і транспортних засобів необхідно скористатись довідником [11]. Розрахунковим умовам відповідає поперечний переріз штреку з розмірами в світлі Ш_ш = 4070 мм і висотою h_штр = 2830мм (аркуш 66, с. 97).

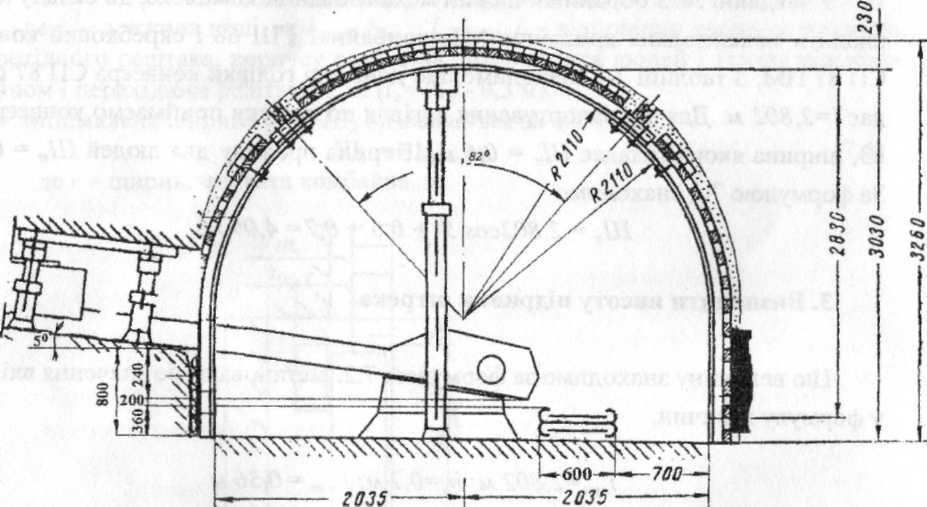

У масштабі 1:50 викреслюємо поперечний переріз штреку з розташуванням у ньому приводу забійного конвеєра і транспортних засобів (рис 7.3).

Рис. 7.3. Поперечні розміри штреку, згідно прийнятого типового попе­речного перерізу

7.4. Контрольні запитання до роботи

1. Якої форми поперечного перерізу виробки отримали найбільше поши­рення і чому?

1. Які головні фактори враховуються при визначенні ширини штреку?

2. Які габаритні розміри устаткування враховуються при визначенні пара­метрів ніші?

Список літератури

1. Бондаренко В.І., Кузьменко О.М., Грядущий Ю.Б. та ін. Технологія підземної розробки пластових родовищ корисних копалин. – Дніпропетровськ: НГУ, 2005. – 704 с. ISВN 966-683-5.

2. Бурчаков А.С., Гринько А.К., Черняк И.Л. Процессы подземных горных работ. – М.: Недра, 1982. – 423 с.

3. Гребенкин С.С. и др. Технология подземной разработки и процессы горных работ в очистных забоях крутых и крутонаклонных угольных пластов. Донецк, «Регион», 2000. ISВN 966-7696-24-3.

4. Гребенкин С.С. и др. Горные машины и комплексы для подземной добычи угля. Донецк: «Норд-прес», 2006.–

5.Кириченко М.Т., Кузьменко О.Х. Основи гірничого виробництва : навчальний посібник для студентів вищих навчальних закладів. – Житомир: ЖДТУ, 2003. – 340 с. ISВN 966-683-3..

6. Методичні вказівки до проведення практичних занять з дисципліни «Процеси гірничих робіт». Укладачі Рахутін В.С., Овчинников М.П., Сулаєв В.І. та ін. – Дніпропетровськ: НГУ, 2004. – 55 с.

7. Методические указания к курсовому и диплому проектированию по курсам «Технология горного производства» и «Подземные горные работы». Составители Пирский А.А., Кириченко М.Т., Крючков А.И.– К.: НТУУ «КПИ», 1990. –52 с.

8. Михеев О.В. и др. Подземная разработка пластових месторождений.– М., МГУ, 2001.–487 с.

9. Сапицький К.Ф….. Задачник по підземній розробці.– Донецьк, 1999.– 194 с.

10. Технологические схемы разработки пластов на угольных шахтах. – М., : Недра, 1991. – 619 с.

11. «Унифицированные типовые сечения», т.І, Киев: Будівельник, 1971.
