4.5. Контрольні запитання до роботи
1. Яким чином визначається навантаження на лаву з урахуванням надійності технологічного циклу?
2. Які гірничотехнічні фактори враховуються при розрахунку надійності технологічного циклу?
3. З яких складових складається час виконання циклу, як його коретують?
4. Який параметр є визначальним при побудові планограми робіт в очисному вибої? Яким чином будують планограму робіт?
Робота 5 визначення тривалості циклу і навантаження на очисні вибої, оснащені комбайнами та конвеєро-стругами на круто-похилому і крутому падінні
Мета роботи – ознайомлення зі специфікою технології виймання вугілля засвоєння методики визначення тривалості циклу і навантаження на очисні вибої, оснащені комбайнами та конвеєро-стругами на круто-похилому і крутому падінні
5.1. Вихідні умови, завдання до роботи
Вихідні умови виконання роботи обмежується кутами залягання вугільних круто-похилих пластів (36˚…55˚) та крутих (56˚…90˚) з потужністю 0,7…2,2 м, опором вугілля різанню 70…350 кН/м. Для конкретного варіанту вихідні дані приймаються з табл.2 Додатку 3, табл.2.
В роботі 5 необхідно виконати наступні завдання:
– ознайомитись зі специфікою технології виймання вугілля комбайнами та конвеєро-стругами на крутих і круто похилих пластах;
– визначити розрахункову швидкість подачі комбайна, навантаження на очисний вибій, обладнаний комбайном;
– визначити тривалість технологічного циклу, навантаження на очисний вибій, обладнаний конвеєро-стругом.
5.2. Технологія виймання вугілля на круто-похилому і крутому падінні
5.2.1. Технологія комбайнового виймання вугілля на круто-похилому і крутому падінні
Специфікою технології комбайнового виймання вугілля в цих умовах є відсутність в лаві конвеєра, винесена на вентиляційний штрек система подачі, функції якої виконує лебідка ЛГКН. Комбайн підвішується на двох канатах – тяговому і запобіжному, які через блоки закріпленої на вентиляційному штреку кран-балки йдуть до лебідки. При застосуванні індивідуального кріплення перший ряд стояків встановлюють на відстані 0,25…0,35 м від вибою. У цьому проміжку прокладають обидва канати і розміщують направляючу лижу комбайна.
На початку циклу комбайн переміщують у нижню нішу або в магазин. Комбайн має ріжучу частину з двигуном, редуктором і двома рознесеними виконавчими органами і виймає смугу пласта 0,9…1 м, рухаючись знизу угору до верхньої ніші. Відбите вугілля попадає в магазин і через люк завантажують у вагонетки.
Кінцеві операції полягають у пробиванні нижче комбайна куща стояків, розкріплення, пересування до вибою і закріплення кран-балки. Після підвіски комбайна вибивають кущ запобіжних стояків, спускають комбайн до нижньої ніші і приступають до кріплення лави.
Установка індивідуального привибійного кріплення проводиться паралельно на декількох ділянках лави довжиною по 10…12 м. Після цього приступають до виймання наступної смуги.
Доставляють лісоматеріалів в лаву у ремонтну зміну. Тоді ж виконують відшивку вибою від виробленого простору. Роботи по керуванні покрівлею полягає у викладанні «кострів» або переміщенню пневмо-балонного кріплення. Ці операції проводять у ремонтну зміну і частково суміщують з виймальними роботами.
При застосуванні механізованого кріплення, зокрема комплексу КГУ, на пластах безпечних за раптовими викидами процес кріплення суміщується з процесом виймання вугілля (рис. 5.1).

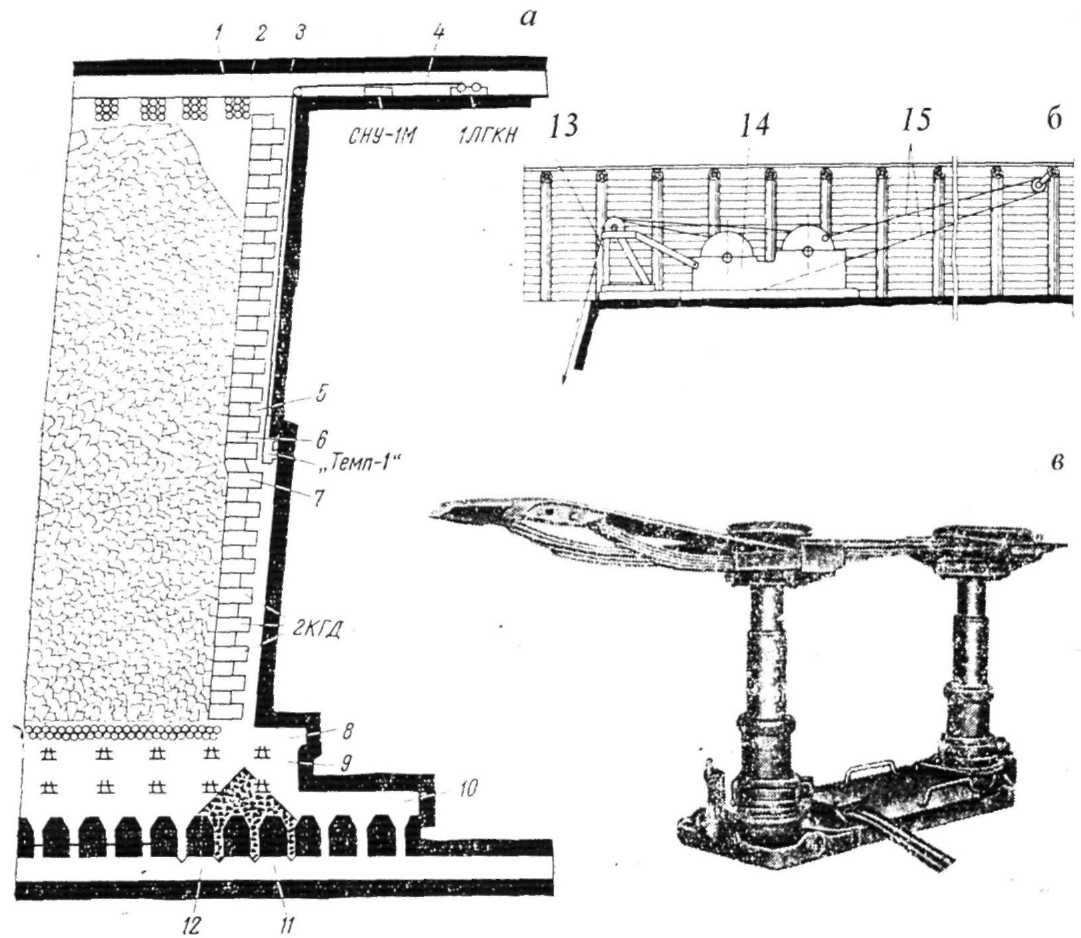

Рис. 5.1. Виймання вугілля в лаві, обладнаній комплексом КГД:
а - розстановка робітників і обладнання в лаві; б - схема установки кран-балки і лебідки ЛГКН; в - загальний вигляд секції кріплення 2КГД; 1,2- робітники з установки кущового кріплення; 5, 3 - машиніст комбайну і його помічник;4 - електрослюсар; 7, 6 - машиніст кріплення і його помічник; 8-10 - вибійники; 11, 12 - насипними
вугілля; 13, 14, 15 - кран-балка, лебідка ЛГКН, канат для переміщування кран-балки.
Рис. 5.2. Графік організації робіт в лаві, обладнаній комплексом КГД2, для безпечного по раптових викидах пласта
На пластах небезпечних за раптовими викидами переміщення механізованого кріплення проводиться тільки після закінчення операцій з виймання чергової смуги комбайном і його спуску. Роботи з виймання вугілля в магазинах, кріплення їх проводять паралельно з роботами по вийманню і кріпленню лави.
На рисунках 5.1 і 5.2 наведені відповідно розстановка робітників комплексної добової бригади і графік організації робіт в очисному вибої. обладнаному комплексом КГУ.
