4.2.3. Визначення кількості і тривалості циклів виймання вугілля комбайном

Визначення кількості циклів при відомому навантаженні на лаву починається з розрахунку кількості вугілля, отриманої при вийманні однієї смуги:

А_с = l_л ∙m_в∙r∙γ∙к_r, т. (4.8)

Тоді кількість знятих за добу смуг складе:

n_см =А_л/ А_с. (4.9)

Отриману величину n_см округлюють до цілого значення.

Для односторонньої схеми виймання кількість циклів за добу складе n_ц= n_см. Для човникової схеми n_ц = 2 n_см. В останньому випадку округлення виконують з точністю до 0,5 n_ц.

Навантаження на очисний вибій коректується з урахуванням вище згаданих округлень визначається з формули:

А_л = А_с · п_ц, т/добу. (4.10)

Тривалість циклу виймання вугілля розраховують з формули:

t_ц= T_зм·n_зм / п_ц, хв. (4.11)

4.3. Побудова планограми робіт в очисному вибої

При циклічній організації праці, всі процеси в очисному вибої викону­ються за визначеним графіком у вигляді планограми робіт. На ній зображені основні робочі процеси, зв'язані у просторі і часі. Час відкладається по осі абсцис, а простір (довжина лави) - по осі ординат. Основною формою організації праці є добова комплексна бригада, розбита на ланки, що працюють у 4 зміни по 6 годин кожна. Як правило, перша зміна ремонтно-підготовча і три видобувні. Якщо шахта розробляє викидонебезпечний пласт, то одна зміна, крім ремонтної, виділяється на виконання робіт з попередження раптових викидів вугілля і газу.

Для побудови планограми робіт в очисному вибої використовуємо отримані вище параметри тривалості окремих процесів. Коректуємо розраховані складові вище значення тривалості циклу введенням коректировочного коефіцієнту k_к, який визначається з формули

k_к=(360– t_пз)n_зм/( t_в+ t_з+ t_ко)n_ц; (4.12)

t'_в= k_к· t_в; t'_з= k_к· t_з; t'_ко.= k_к· t_ко. (4.13)

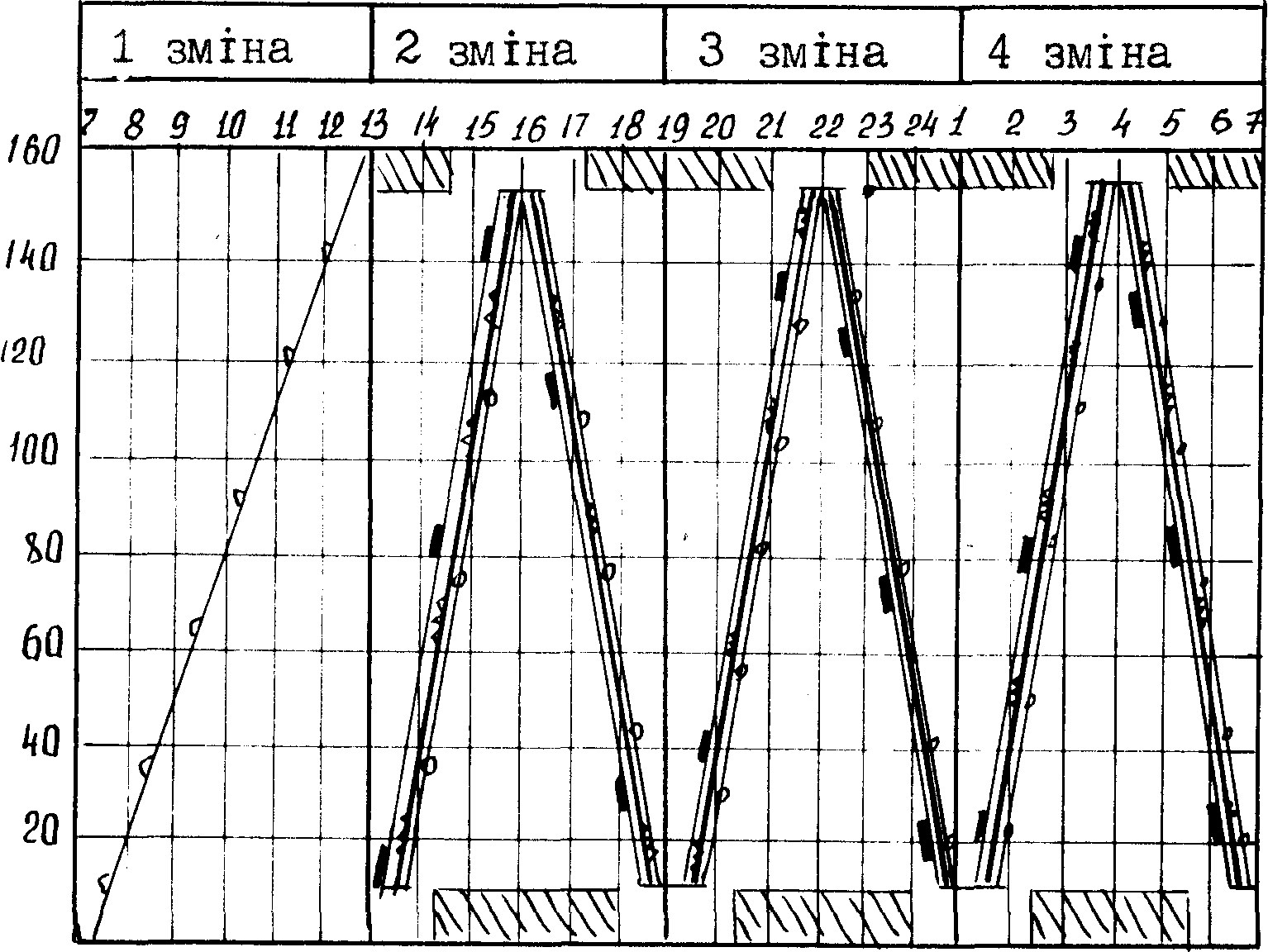

Після цього приступаємо до побудови графіка. Починаємо з розбивки осі абсцис на 4 зміни, а кожну зміну на 6 годин. По осі ординат відкладаємо довжину лави через 20 м. Далі будуємо у відповідності з прийнятими умовними позначеннями графік виймання пласта комбайном по скоректованих значенням t'_в, t'_з, t'_ко, паралельно наносимо процеси пересування кріплення, пересування конвеєра. На рис 4.3 наведено приклад планограми робіт в очисному вибої довжиною 160 м, обладнаному механізованим комплексом з комбайном, який працює за човниковою схемою і виймає 6 смуг за 3 робочі зміни (одна зміна ремонтна).

Методику побудови планограми розглянемо нижче на конкретному прикладі з отриманими вище параметрами технологічної схеми очисного вибою.

-виймання вугілля комбайном

-виймання вугілля в нішах

-пересування секцій кріплення

-пересування конвейєра

-ремонтні роботи

Рис.4.3. Планограма робіт в очисному вибої.
