2.4 Выводы
В выводах следует отметить соответствие визуальных наблюдений за характером сопряжения бьефов и соотношений (2.2). В случае если такого соответствия не получится, необходимо объяснять причины полученных расхождений.
Лабораторная работа № 3 определение скоростного коэффициента и коэффициента расхода водослива с широким порогом
3.1 Основные сведения из теории
Водосливом с широким порогом называется поперечная стенка (порог), установленная на дне потока и имеющая длину L по отношению к напору на гребне водослива в пределах (рис. 3.1):
3 <
|
|
При < 3 наблюдается переход к водосливу практического профиля, а при > 8 — к течению в канале.
Водосливы с широким порогом в зависимости от высоты уровня воды на пороге и глубины в нижнем бьефе могут быть двух видов: затопленные и незатопленные.
Качественным признаком незатопленного водослива является то обстоятельство, что уровень воды за водосливом расположен ниже уровня воды на пороге (рис. 3.1).

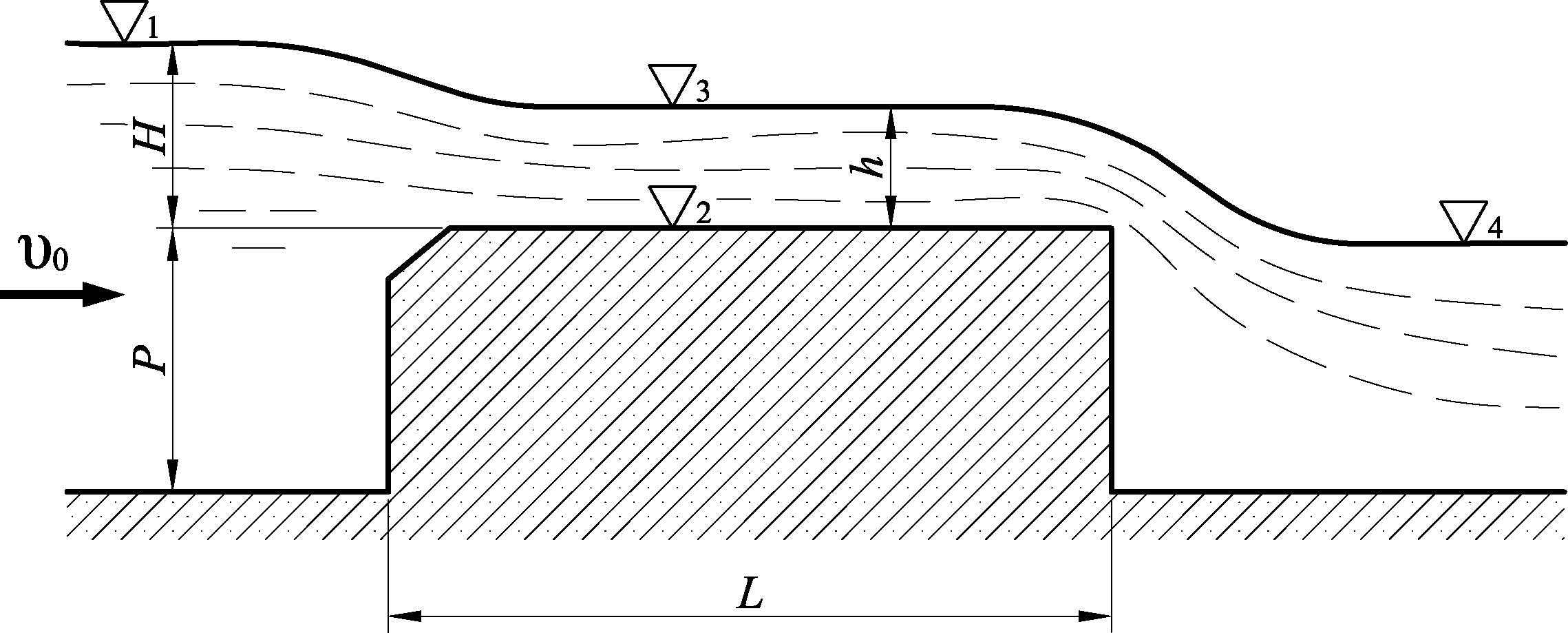

Рис. 3.1. Схема водослива с широким порогом (незатопленного)
Уровень воды за затопленным водосливом выше уровня воды на пороге, причем условие затопления водослива (рис. 3.2) можно характеризовать приближенно следующей зависимостью:
|
|

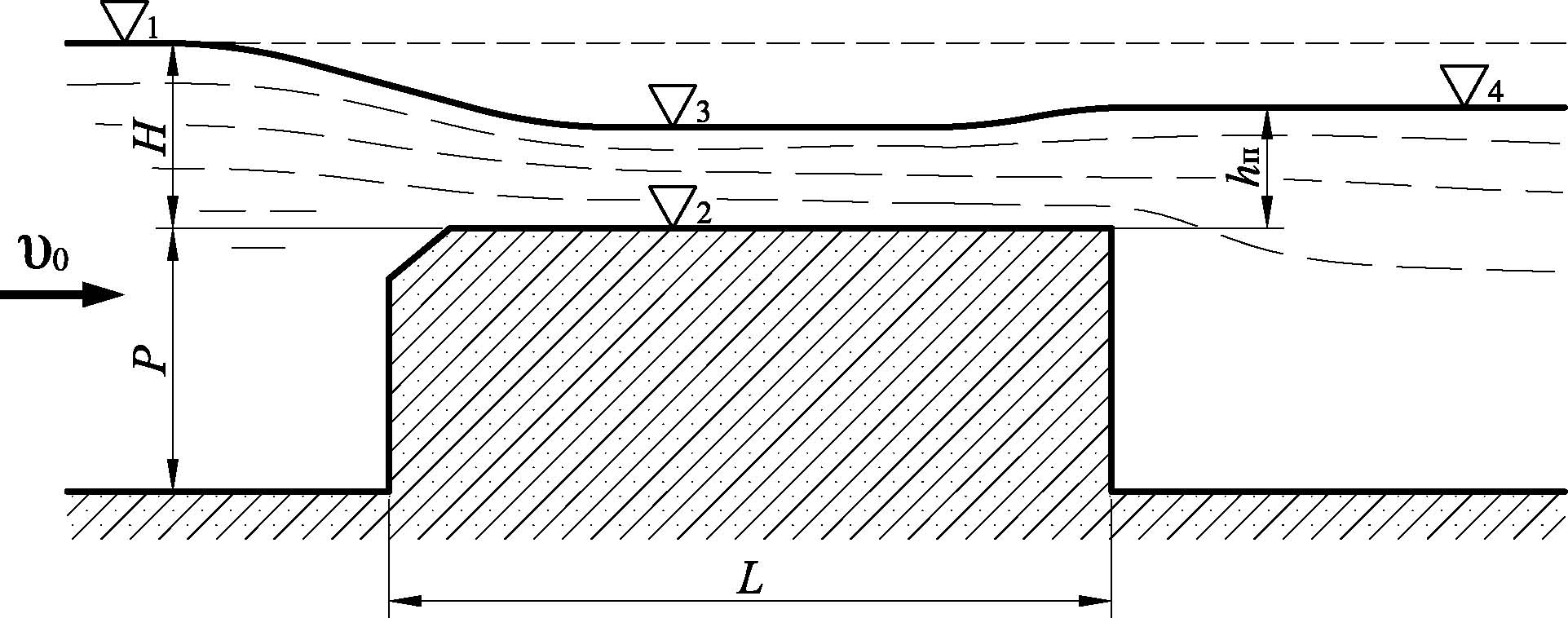

Рис. 3.2. Схема водослива с широким порогом (затопленного)
Расход воды, пропускаемый незатопленным водосливом, можно вычислить по формуле:
|
|
откуда коэффициент расхода
|
|
причем
|
|
где
— напор на водосливе;
— подходная скорость (средняя по сечению).
Расход воды, пропускаемый затопленным водосливом, определяется уравнением:
|
|
откуда можно найти скоростной коэффициент:
|
|
где — ширина водосливного фронта;
— глубина подтопления;
— напор на гребне водослива с учетом скоростного напора.
3.2 Описание экспериментальной установки
Опыты по определению скоростного коэффициента и коэффициента расхода водослива с широким порогом проводятся в гидравлическом лотке прямоугольного сечения с горизонтальным дном.
В лотке устанавливается модель водослива с широким порогом. Расход воды, поступающей в лоток, а, следовательно, проходящей через водослив, определяется при помощи треугольного водослива, расположенного в головной части лотка (см. лаб. раб. №1).
Все необходимые отметки снимаются с помощью шпиценмасштаба.
Порядок выполнения работы и обработка опытных данных
Для определения искомых величин коэффициентов необходимо найти величины расхода воды, переливающейся через водослив Q, напора на водосливе Н, глубины на пороге незатопленного водослива h и глубины подтопления hп.
Величины Н, h и hп определяются из выражений:
|
|
|
|
|
|
где
— отметка поверхности воды на подходе
к водосливу;
— отметка порога водослива;
— отметка поверхности потока на пороге водослива;
— отметка поверхности потока за порогом водослива.
Порядок выполнения работы следующий. Устанавливая расход воды и глубину воды в нижнем бьефе, получаем, например, незатопленный водослив. При этом измеряем величину расхода и отметки , и .
Изменяя при помощи жалюзи глубину в
нижнем бьефе (при неизменном расходе
нужно несколько прикрыть жалюзи для
увеличения глубины), получаем затопленный
водослив. При этом снова измеряются
отметки
,
и
.
Величины коэффициентов m и φ определяются для 1÷3 значений расходов.
Для сопоставления полученных коэффициентов расхода незатопленного водослива с широким порогом со справочными данными можно воспользоваться формулой А.Р. Березинского:
|
|
где — высота порога.
При
величина m остается
постоянной и равной 0,32.
Для сопоставления значений остальных коэффициентов, полученных в работе, с табличными данными необходимо воспользоваться гидравлическим справочником.
Следует проверить также, насколько выполняется соотношение, имеющее место между коэффициентом расхода m, коэффициентом скорости φ и глубиной на пороге h в случае незатопленного водослива, а именно:
|
где
.
Результаты опытов и данные их обработки заносятся в табл. 3.1.
Таблица 3.1
Сводная таблица результатов лабораторных опытов по определению скоростного коэффициента и коэффициента расхода водослива с широким порогом
№ п/п |
Тип сопряжения с нижним бьефом |
Отметки, см |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
, |
Q, |
|
|
h, |
hп, |
φ |
m |
φспр |
mспр |
||
см |
см3/с |
см/с |
см |
cм |
cм |
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
