12.2 Описание экспериментальной установки

Схема установки для снятия рабочих характеристик насосов при параллельном и последовательном соединениях представлена на рис. 12.4.

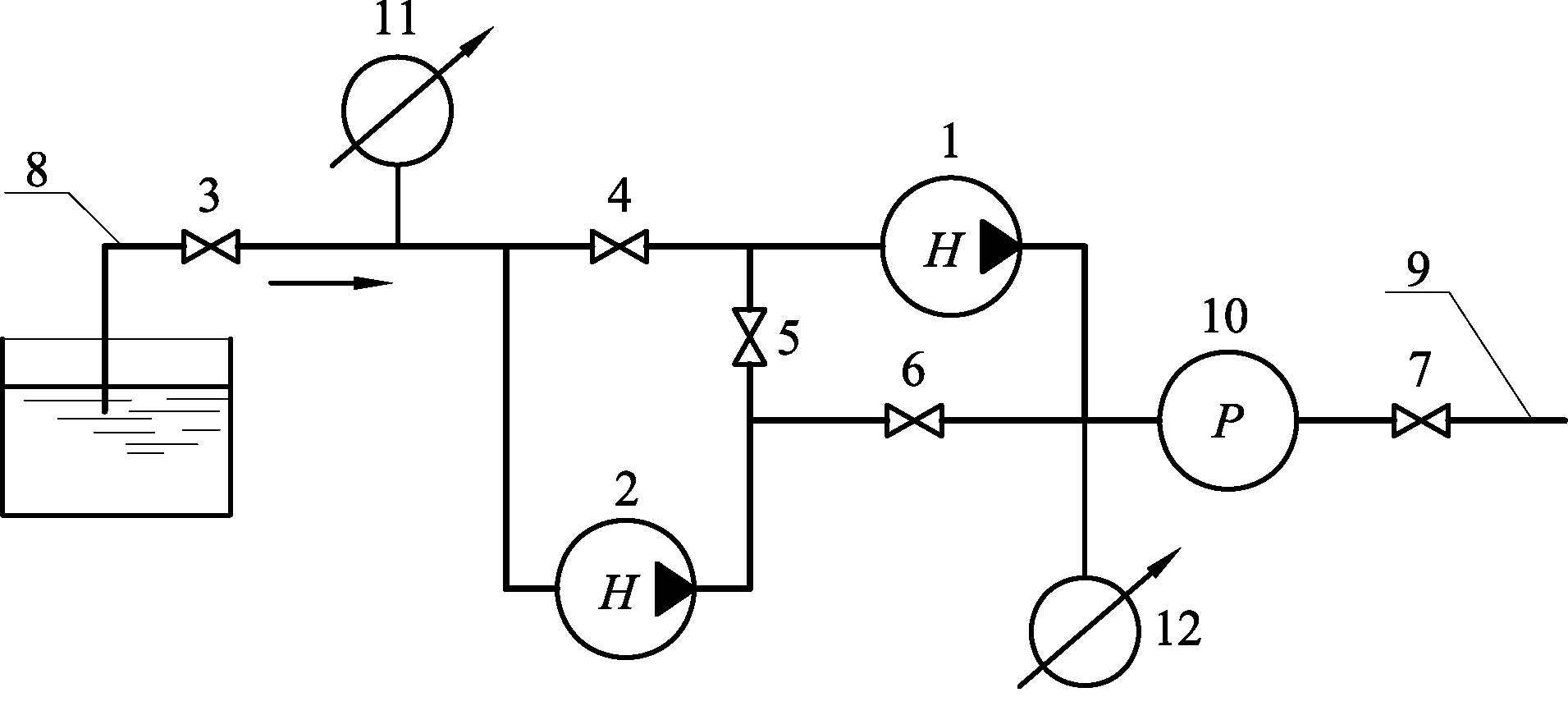

Рис. 12.4. Схема лабораторной установки по изучению параллельно-последовательного соединения насосов:

1, 2 — центробежные насосы; 3÷7 — задвижки; 8, 9 — всасывающий и напорный трубопроводы соответственно; 10 — расходомер; 11 — вакуумметр; 12 — манометр

Установка включает в себя два центробежных насоса (1,5 К-6) 1 и 2, соединенных между собой системой трубопроводов с задвижками 4÷6, всасывающий 8 и напорный 9 трубопроводы с задвижками 3 и 7. Измерение расхода воды производится расходомером 10. Вакуум во всасывающей трубе измеряется вакууммером 11, а избыточное давление в напорной трубе — манометром 12.

12.3 Порядок выполнения работы

Снятие рабочих характеристик с насосов при различных схемах их подключения производится путем изменения гидравлического сопротивления напорного трубопровода с помощью задвижки 7. При каждом положении задвижки снимаются показания расходомера Q, показания манометра и вакуумметра .

Характеристика снимается при следующих схемах включения насосов:

• Индивидуальная работа насоса 1. Задвижка 4 открыта, задвижки 6 и 5 закрыты. Насос 2 не работает.

• Индивидуальная работа насоса 2. Задвижка 6 открыта, задвижки 4 и 5 закрыты. Насос 1 не работает.

• Параллельная работа насосов. Задвижки 4 и 6 открыты, задвижка 5 закрыта.

• Последовательная работа насосов. Задвижка 5 открыта, задвижки 4 и 6 закрыты.

Обработка опытных данных производится следующим образом. Напор насосов при различных схемах их подключения находится по формуле:

,

где — вакуум во всасывающей трубе, м. вод. ст.;

— давление в напорной трубе, м. вод. ст.;

— разность в высотном положении манометра и вакуумметра.

Данные опытов и результаты их обработки заносятся в табл. 12.1.

Таблица 12.1

Сводная таблица лабораторных испытания совместной работы двух центробежных насосов

№ п/п	,	,	Q,	Q,	,	,	Н,
	кг/см2	кг/см2	м3/час	л/с	м	м	м

По результатам опытов строятся рабочие характеристики насосов Н=f(Q) при индивидуальной работе, а также при параллельном и последовательном соединении. На этот же график наносятся расчетные характеристики насосов при параллельном и последовательном соединениях, полученные сложением индивидуальных характеристик. Здесь же строятся характеристики трубопроводов при двух значениях коэффициента сопротивления =50 и 140, соответствующих большому и малому открытию регулирующей задвижки 7. Расчет этих характеристик осуществляется по формулам (12.1÷12.3) при следующих значениях входящих в нее величин:

• высота всасывания Н_вс = 1,5 м;

• высота нагнетания Н_н = 0,5 м;

• диаметр трубопровода d_вс=36 мм.
