Лабораторная работа № 12 снятие рабочих характеристик центробежных насосов при параллельном и последовательном соединении
12.1 Основные сведения из теории
На рис. 12.1 изображена схема насосной установки, включающая в себя насос 1, всасывающий 2 и напорный 3 трубопроводы, приемный 4 и напорный 5 резервуары.
Для того чтобы перемещать жидкость по
трубопроводам установки из приемного
резервуара в напорный, необходимо
затратить энергию на подъем жидкости
на высоту Нг от уровня приемного
резервуара до уровня напорного резервуара
и на преодоление суммарного гидравлического
сопротивления
всасывающего и напорного трубопроводов.
Таким образом, потребный напор установки:
|
(12.1) |
.
где
— геометрический напор установки (
— высота всасывания насоса;
— высота нагнетания).

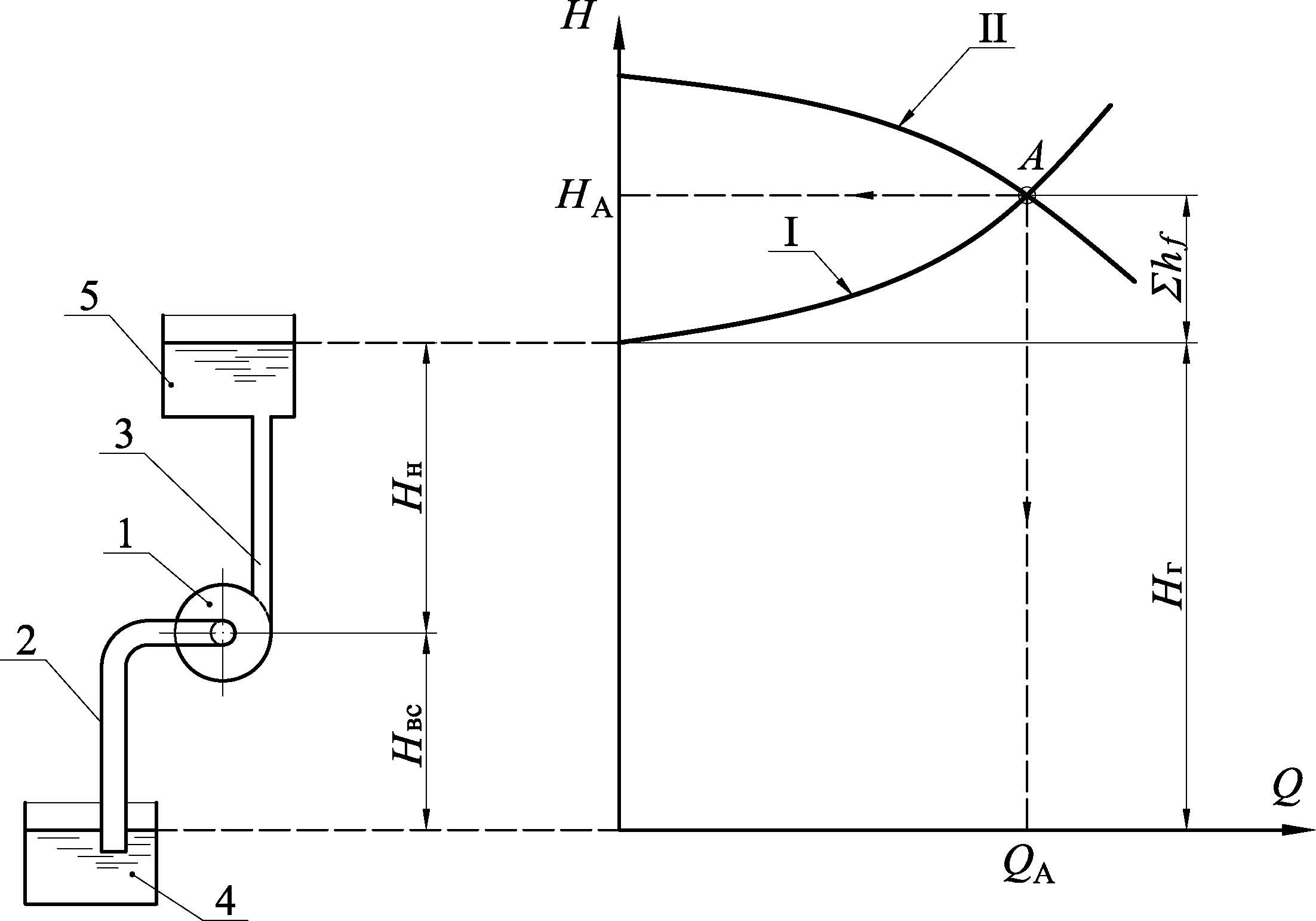

Рис. 12.1. Схема работы насоса на сеть:
1 — центробежный насос; 2 — всасывающий трубопровод; 3 — напорный трубопровод; 4 — приемный резервуар; 5 — напорный резервуар; I — характеристика сети; II — характеристика насоса
Так как при развитом турбулентном режиме, который имеет место в данном случае, гидравлические потери пропорциональны квадрату расхода, то характеристика сети (трубопровода) может быть представлена в следующем виде:
|
(12.2) |
,где — коэффициент, учитывающий гидравлические потери в трубопроводе:
|
(12.3) |
,
здесь
— суммарный коэффициент сопротивления
трубопровода;
ω — площадь трубопровода.
График характеристики трубопровода изображен на рис. 12.1 (кривая I).
Насос, установленный в данной насосной установке, работает на таком режиме (H — Q), при котором потребный напор равен напору насоса. Для определения режима работы насоса следует наложить на характеристику трубопровода напорно-расходную характеристику насоса (кривая II рис. 12.1). Точка А пересечения характеристик является рабочей точкой насоса, которая определяет напор и производительность насоса при работе его на данный трубопровод.
В тех случаях, когда один насос не может создать требуемого напора, применяется последовательное соединение насосов.

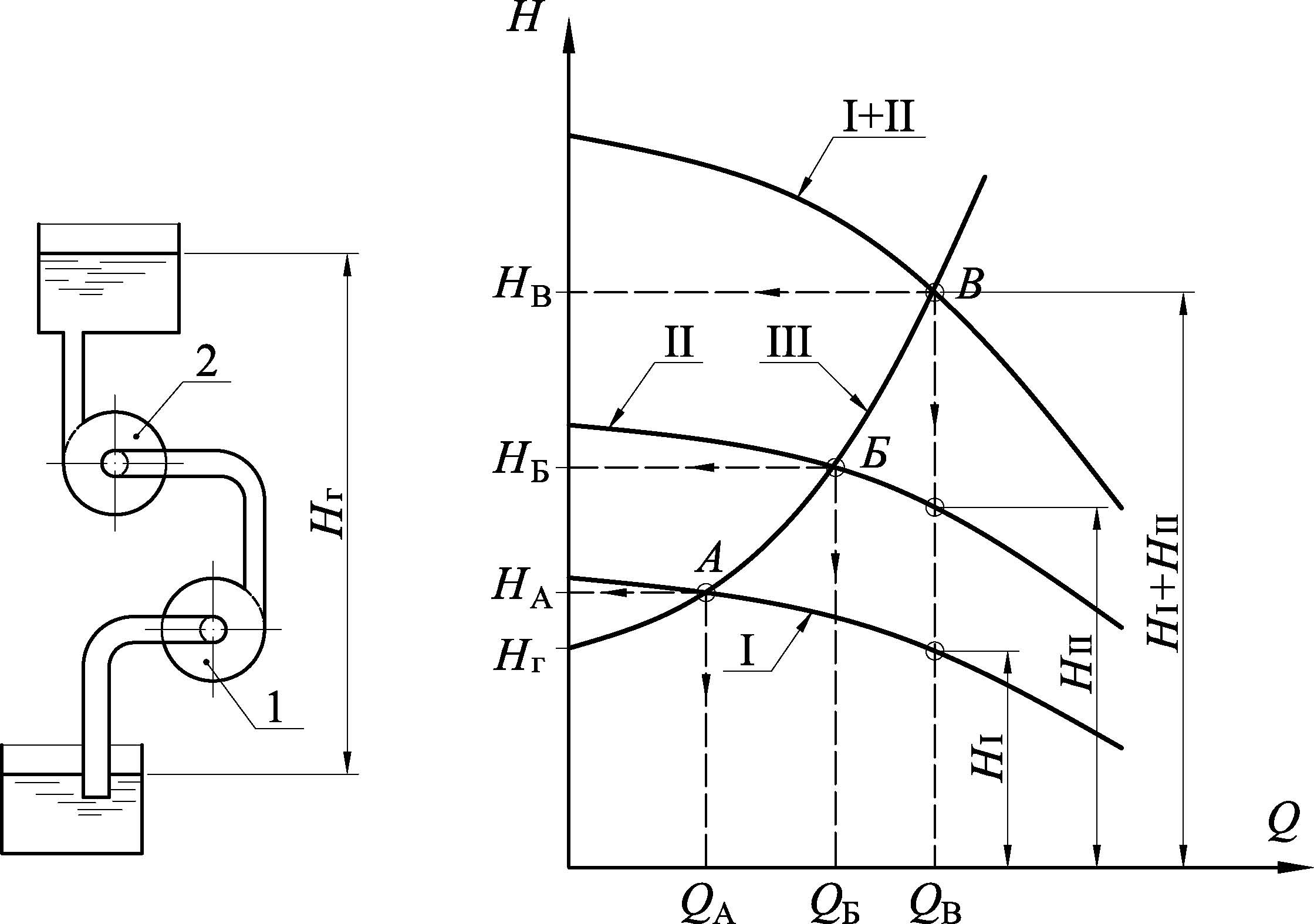

На рис. 12.2 показано определение рабочей точки В при совместной работе двух последовательно соединенных насосов на трубопровод. На этом рисунке кривые I и II — напорно-расходные характеристики каждого из насосов; кривая III — характеристика трубопровода; точки А и Б — рабочие точки при индивидуальной работе насосов; кривая I+II — суммарная характеристика двух насосов, получаемая сложением напоров 1-го и 2-го насосов при одинаковой производительности; точка В пересечения суммарной характеристики и характеристики трубопровода — рабочая точка двух последовательно соединенных насосов.
Рис. 12.2. Схема работы двух последовательно
соединенных насосов на сеть

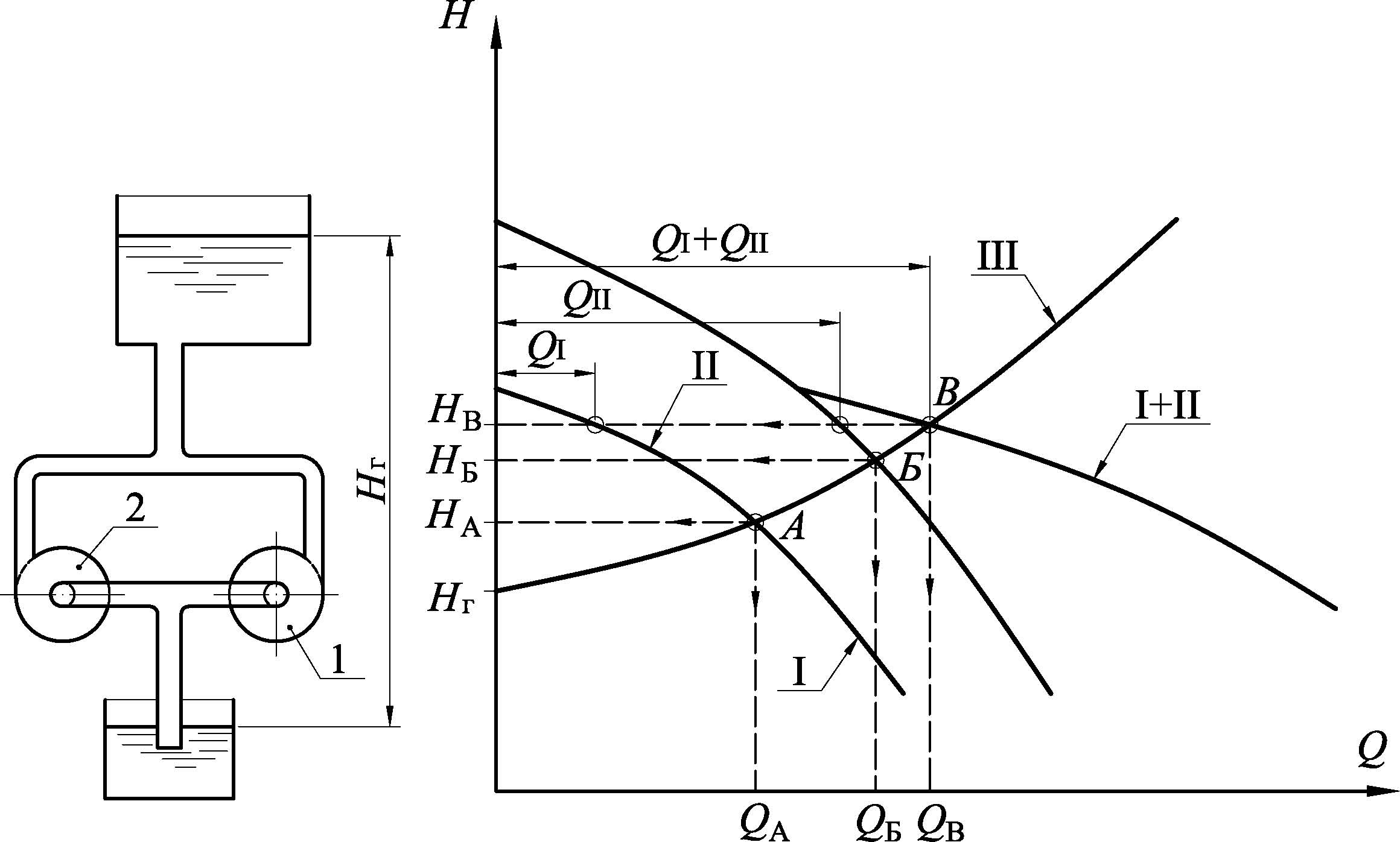

В случае необходимости увеличения производительности применяется параллельное подсоединение насосов к трубопроводу. Определение рабочей точки в этом случае производится теми же способами, что и при последовательном соединении, что и показано на рис. 12.3.
Рис. 12.3. Схема работы двух параллельно соединенных насосов на сеть:
1 и 2 — центробежные насосы; I и II — напорно-расходные характеристики насосов 1 и 2, соответственно; I+II — напорно-расходная характеристика двух насосов; III — характеристика сети
Здесь кривая I+II — суммарная характеристика двух насосов при параллельном соединении получается сложением производительности насосов 1 и 2 при одинаковом напоре.
