9.4 Анализ результатов работы
Оценка результатов исследований постоянно находится в центре внимания инженера. Поэтому в заключение лабораторной работы должен быть выполнен анализ полученных результатов, включающий в себя оценку точности и достоверности полученных результатов, объяснение причины расхождения или больших погрешностей, сопоставление со справочными данными, предложения по совершенствованию опытов или обработке результатов и т. п.
Лабораторная работа № 10 снятие энергетических характеристик центробежного насоса
10.1 Основные сведения из теории
Важнейшей характеристикой центробежного насоса является зависимость между напором, развиваемым насосом, и перекачиваемым расходом жидкости (при постоянном числе оборотов) — напорно-расходная характеристика.
Вид этой кривой зависит от очертания лопастей рабочего колеса насоса.
Наиболее распространенным типом
центробежных насосов являются такие,
у которых лопасти рабочего колеса
загнуты назад по отношению к направлению
вращения. У таких лопастей угол между
обратным направлением окружной скорости
и относительной скоростью
(рис. 10.1).
Рис. 10.1. Параллелограмм скоростей на выходе рабочего колеса центробежного насоса
В лабораторной работе производится снятие характеристик насоса именно с таким типом лопастей.
Кроме напорно-расходной характеристики важно также знать, как изменяется в зависимости от величины перекачиваемого расхода эффективная мощность Nэф и коэффициент полезного действия (КПД) η.
В работе производится построение следующих трех характеристик центробежного насоса:
|
|
,
,
.Из теории центробежных насосов известно, что величины напоров, расходов и других характеристик насоса зависят от числа его оборотов. В связи с этим, снятие характеристик в работе производится при 2÷3 числах оборотов двигателя.
10.2 Описание экспериментальной установки
Схема установки для снятия характеристик центробежного насоса представлена на рис. 10.2.
Центробежный насос 1 марки К 20/18 производительностью 10…25 м3/ч и напором 22…16 м вод. ст. приводится во вращение электродвигателем 2 мощностью 2,2 кВт, число оборотов которого может меняться от 0 до 2900 об/мин, с помощью частотного регулятора 9, который также позволяет определить величину потребляемой электродвигателем мощности.
Вода по всасывающей трубе 3 засасывается насосом из резервуара 12 и по напорной трубе 5 подается в верхний бак 10, откуда самотеком (посредством регулятора уровня 11 — устройства для холостого сброса воды) возвращается в нижний резервуар.
Измерение расхода воды осуществляется при помощи электронного расходомера ЭРCВ 530М — 4.
Вакуум во всасывающей трубе измеряется вакуумметром 7, а избыточное давление в напорной трубе манометром 8.

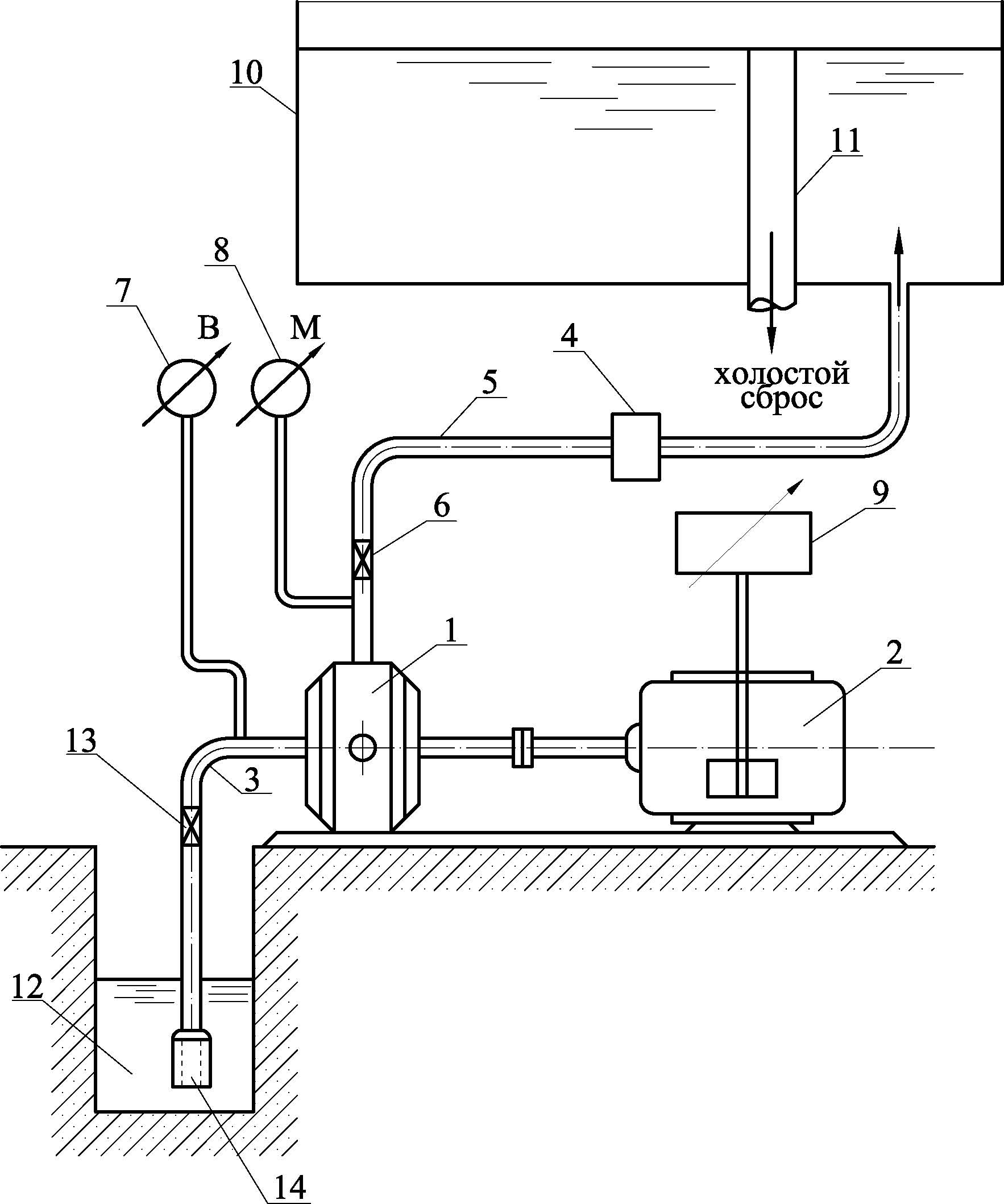

Рис. 10.2. Схема опытной установки:
1 — центробежный насос; 2 — электродвигатель; 3 — всасывающая труба; 4 — расходомер; 5 — напорный трубопровод; 6, 13 — задвижки; 7 — вакуумметр; 8 — манометр; 9 — регулятор частоты электродвигателя с ваттметром; 10 — верхний бак; 11 — регулятор уровня воды; 12 — резервуар с водой; 14 — предохранительная сетка с обратным клапаном
