Механизмы формирования изображений.
Существуют два основных способа струйной печати - термоструйная (пузырьково-струйная или Bubble Jet) и пьезоэлектрическая (Ink Jet).
В термоструйных принтерах (Рис. 2 .7) каждое сопло снабжается терморезистором. Для того, чтобы напечатать отдельную точку на резистор подается напряжение. Он нагревается. В результате этого образуется паровой пузырь, который выталкивает капельку чернил из сопла (отсюда название струйно-пузырьковая печать). Достоинством данной технологи является несомненная дешевизна печатающей головки. Срок ее работы органичен и обычно она совмещается с картриджем. Такой принцип печати используют большинство производителей: Hewlett Packard, Canon, Lexmark, Xerox. Недостатком является практически неуправляемый "взрывной" процесс выталкивания капли и, как следствие, возникновение вокруг точки "тумана" - крошечных капель-сателлитов.
а) |
б)
|

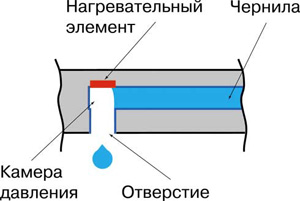

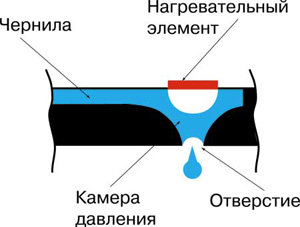

Рис. 2.7. Механизмы термоструйной (а) печати от фирмы Hewlett-Packard и пузырьково-струйной печати (б) печати от фирмы Canon. |
|
Сопла пьезоэлектрической головки (Рис. 2 .8) снабжаются пьезоэлементами на пути подачи чернил. При прикладывании электрического напряжения происходит деформация элемента и изменение объема, заполненного чернилами. Поскольку жидкость практически несжимаема, то капля чернил выталкивается из сопла на бумагу. Достоинством такого способа печати является малый размер капли и управляемый процесс ее формирования, а как следствие - малый размер точки и отсутствие сателлитов. Недостатком - то, что такая головка стоит очень дорого. Правда если пользоваться фирменными чернилами, то она служит долго и по расходным материалам такой принтер получается дешевле других (если конечно и на них используются фирменные расходные материалы). Такие головки разрабатывает и использует фирма Epson.
|
Рис. 2.8. Механизм пьезоэлектрической технологии печати от фирмы Epson. |
Картридж.
Рассмотрим конструкцию картриджа подробнее. В принципе, печатающий блок любого струйного принтера состоит из трех основных частей:
резервуар, наполненный чернилами и капиллярная система, подводящая их к соплам головки. Реализована эта конструкция в разных моделях по-разному. Так, например, в некоторых картриджах чернильница заполнена специальной абсорбирующей губкой (что-то типа поролона). В других моделях чернила удерживаются в резервуаре за счет разницы внутреннего и внешнего давления. Ну а в некоторых картриджах это происходит за счет специального мешка, заполненного воздухом.
головка печатающего блока. У некоторых струйных принтеров головка находится на картридже и меняется вместе с ним (например, у принтеров HP). У других же моделей она остается в принтере, а меняется только резервуар (Epson).
микроконтроллер, который управляет подачей чернил. Именно он реализует процесс печати. При выходе чипа из строя восстановить картридж уже не удастся.
