5.3.6. Циклограмма на сооружение участка тоннеля

Организация работ должна планироваться, как правило, исходя из выполнения в смену или в сутки целого числа циклов проходки. Циклограммы составляются в соответствии с указаниями [1, с. 149–150; 2, с. 111], с использованием действующих технологических карт и норм [7], а также с учетом передовых достижений тоннелестроения.

В циклограмме необходимо указать объемы работ на цикл, время, требуемое для их выполнения, последовательность выполнения, численность звеньев бригады, занятых на отдельных работах. Она должна отражать все технологические операции проходческого цикла при их максимальном совмещении во времени. На рис. 5.7 приведен пример составления циклограммы на сооружение 1 м перегонного тоннеля с обделкой из ребристых блоков механизированным щитовым комплексом КМ-24.0 (см. рис. 5.3). На рис. 5.8 приведена циклограмма на сооружение 0,75 м однопутного железнодорожного тоннеля с обделкой из чугунных тюбингов механизированным щитовым комплексом КТ-8,5 Д2 в грунтах с f = 1…2 (см. рис. 5.4). Циклограммы составлены на основе калькуляций в технологических картах института ВПТИ «Трансстрой». Другие примеры циклограмм приведены в [2, с. 112–117].

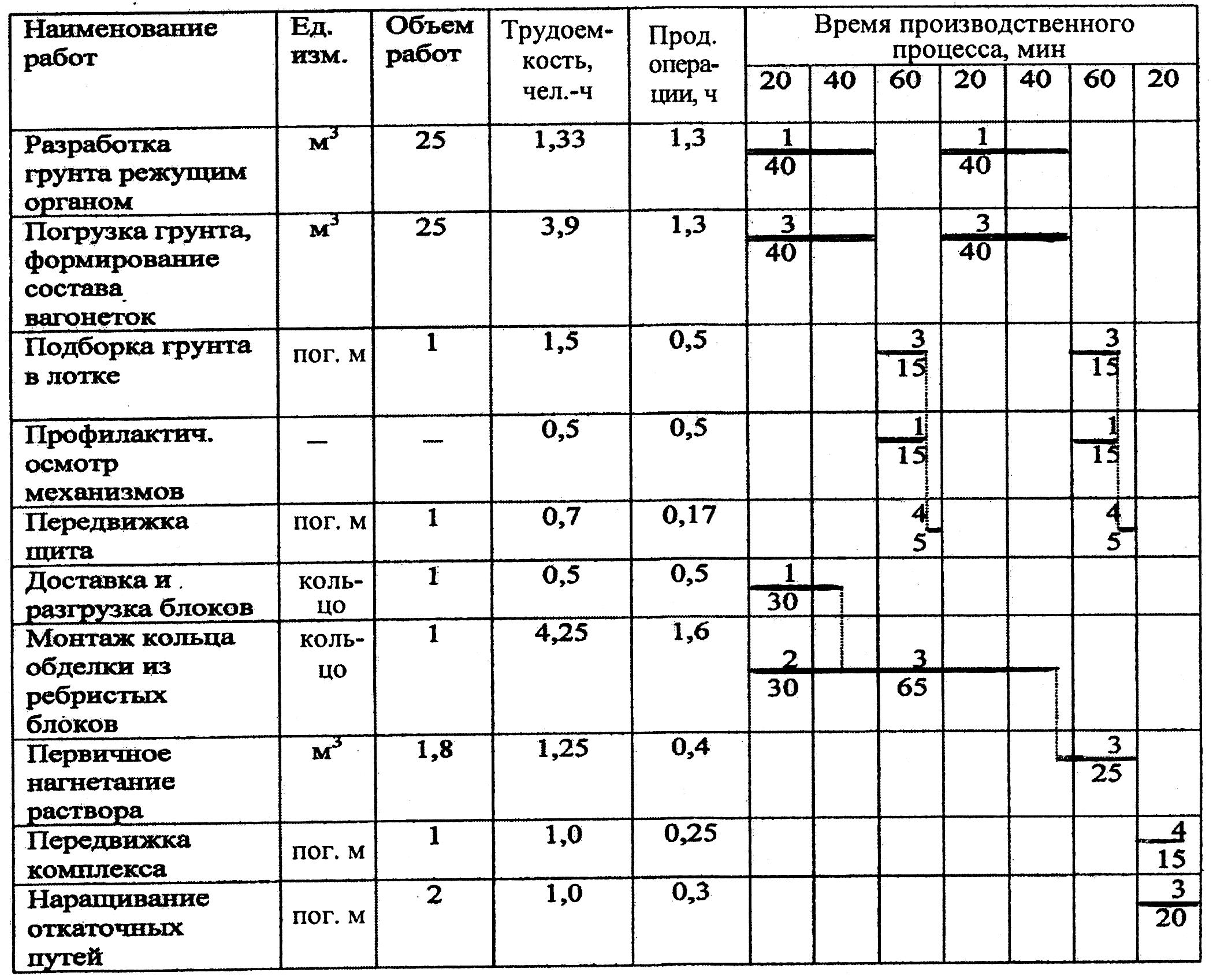

Рис. 5.7. Циклограмма на сооружение 1 м перегонного тоннеля с обделкой

из ребристых блоков наружным диаметром 5,5 м механизированным

щитовым комплексом КМ-24.0

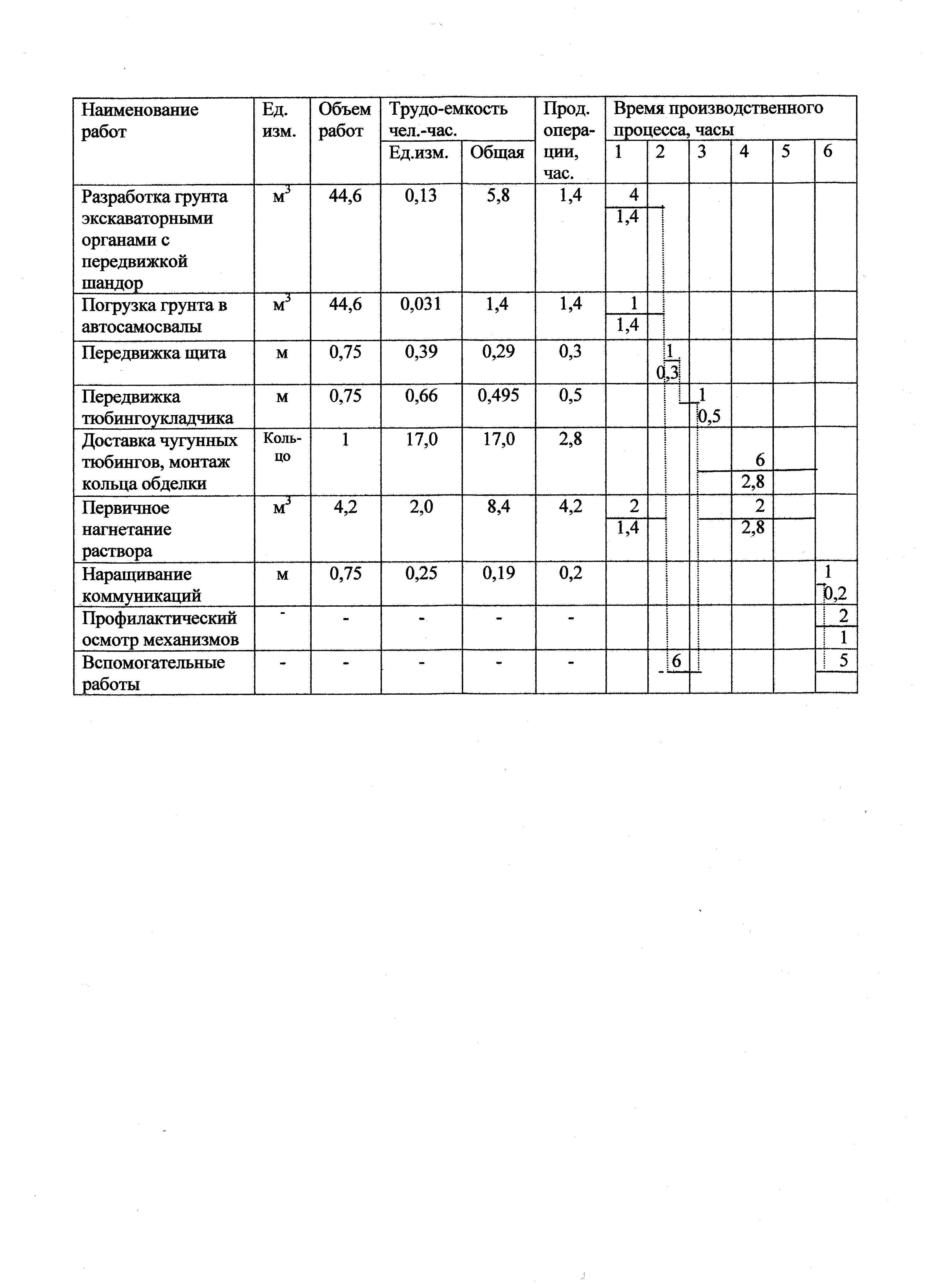

Рис. 5.8. Циклограмма на сооружение 0,75 м железнодорожного тоннеля

с обделкой из чугунных тюбингов наружным диаметром 8,5 м

механизированным щитовым комплексом КТ-8,5 Д2

Библиографический список

1. Тоннели и метрополитены; под ред. В. Г. Храпова. – М. : Транспорт, 1989. – 383 с.

2. Строительство тоннелей и метрополитенов; под ред. Д. М. Голицынского. – М. : Транспорт, 1989. – 319 с.

3. Проектирование автодорожных и городских тоннелей / Л. В. Маков-ский. – М. : Транспорт, 1993. – 352 с.

4. Метрополитены : учебник для вузов; под ред. Ю. С. Фролова / Ю. С. Фролов, Д. М. Голицынский, А. П. Ледяев. – М. : Желдориздат, 2001. – 528 с.

5. Проектирование и расчет обделок тоннелей, сооружаемых щитовым способом : учеб. пособие / Ю. С. Фролов, Т. В. Иванес, А. Н. Коньков. – СПб. : ПГУПС, 2005. – 88 с.

6. Справочник инженера-тоннельщика; под ред. В. Е. Меркина. – М. : Транспорт, 1993. – 389 с.

7. СНиП 32-02–97. Нормы проектирования. Тоннели железнодорожные и автодорожные. Введ. 01.01.98. – М. : Стройиздат, 1998. – 25 с.

8. Проектирование тоннелей, сооружаемых щитовым способом. Часть 1. Конструирование и расчет обделок : учеб. пособие для заочного факультета / Ю. С. Фролов, Т. В. Иванес – СПб. : ПГУПС, 2005. – 60 с.

9. Тоннели, сооружаемых щитовым способом : метод. указан. для курс. пр. / Т. В. Иванес. – СПб. : ПГУПС, 2008. – 84 с.

10. СНиП 52-01–2003. Бетонные и железобетонные конструкции. Основные положения. Введ. 01.01.03. – М.: [б. и.], 2003. – 79 с.

11. Правила безопасности при строительстве подземных сооружений. ПБ 03-428-02. – М. : [б. и.], 2002. – 202 c.
