Домкрат винтовой

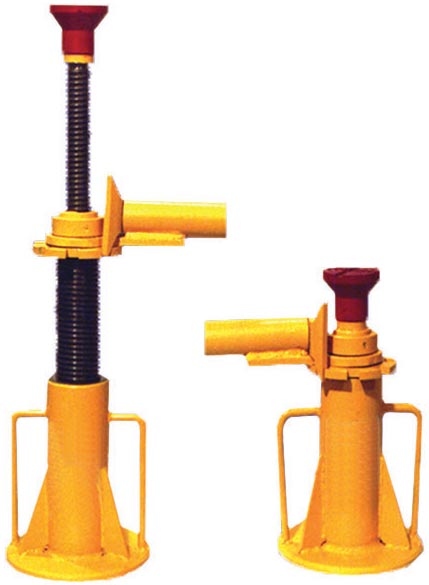

Домкраты винтовые ДВ-5, ДВ-10, ДВ-15, ДВ-20 (грузоподъемностью 5 т, 10 т, 15 т, 20 т) предназначены для подъема и выверки технологического оборудования при проведении ремонтных, монтажных и строительных работ в различных отраслях промышленности.
Основные технические параметры винтовых домкратов
Модель домкрата |
Грузоподъемность, т |
Род привода |
Общий ход винтов, мм |
Усилие на рукоятке, кгс |
Масса без рукоятки, кг |
ДВ-5 |
5 |
Ручной |
300 |
30 |
15,4 |
ДВ-10 |
10 |
300 |
30 |
23 |
|
ДВ-15 |
15 |
300 |
30 |
34,6 |
|
ДВ-20 |
20 |
300 |
30 |
46,2 |

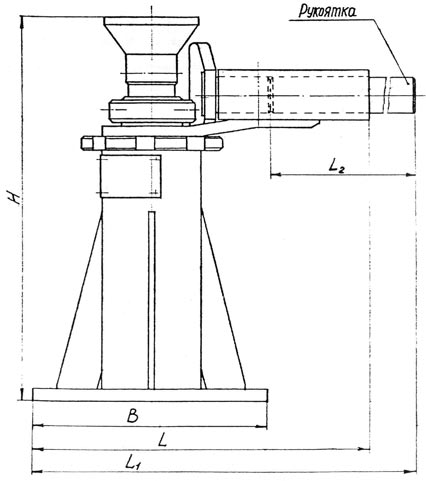

Модель домкрата |
Габаритные размеры, мм |
||||
Длина (L) |
Длина с рукояткой (L1) |
Длина рукоятки (L2) |
Ширина (B) |
Высота (H) |
|
ДВ-5 |
292 |
1040 |
840 |
200 |
320 |
ДВ-10 |
382 |
2230 |
2000 |
260 |
360 |
ДВ-15 |
505 |
2400 |
1560 |
340 |
385 |
ДВ-20 |
575 |
2545 |
1805 |
350 |
398 |

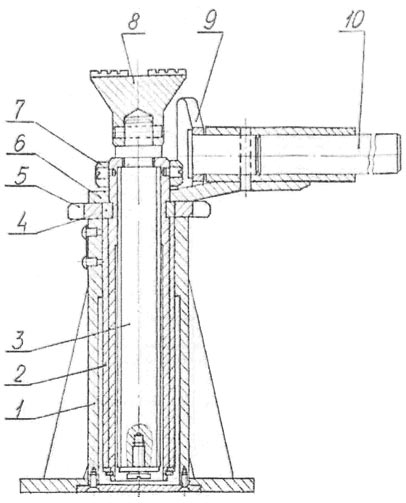

Схема винтового домкрата:
Корпус 2. Наружный винт 3. Внутренний винт 4. Шпонка 5. Храповик 6. Поворотная рукоятка 7. Кольцо 8. Головка 9. Вращающаяся «собачка» 10. Рукоятка Домкрат реечный (Чехия)

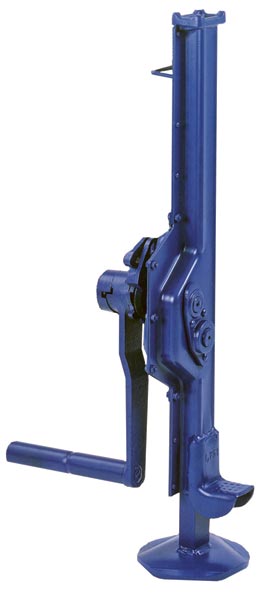

Домкрат реечный типа 15-00 (грузоподъемностью 2,5 т, 5 т), домкрат типа 15-01 (грузоподъемностью 10 т, 16 т) и домкрат типа Z23 (грузоподъемностью 20 т) сконструированы исключительно для ручного поднимания, опускания и волочения отдельных грузов при нормальных атмосферных условиях на рабочем месте. Вес груза при подъеме домкратом не должен превышать позволенную грузоподъемность.
Подъем груза на пяте и лапе домкрата
Подъем домкратом низко расположенных грузов
Встроенные в домкрат тормозные устройства
Ручка домкрата для строповки и перемещения
Основные технические параметры реечных домкратов:
Модель домкрата |
Грузоподъемность, т |
Управляющая сила на рукоятке |
Подъем, мм |
Диапазон рабочей температуры, °С |
Вес, кг |
|
на пяте Q |
на лапе Q1 |
|||||
15-00 |
2,5 |
1,75 |
380 |
345 |
от -20 до +50 |
15 |
15-00 |
5 |
3,5 |
550 |
360 |
22 |
|
15-01 |
10 |
7 |
540 |
320 |
38 |
|
15-01 |
16 |
11,2 |
730 |
320 |
65 |
|
Z23 |
20 |
14 |
800 |
300 |
90 |
|
Модель домкрата |
Габаритные размеры, мм |
|||||||
a |
b |
b1 |
q |
hmin |
Lmin |
r |
z |
|
15-00 |
162 |
198 |
200 |
61 |
73 |
735 |
250 |
345 |
15-00 |
188 |
235 |
200 |
77 |
83 |
765 |
300 |
360 |
15-01 |
234 |
290 |
200 |
95 |
90 |
770 |
300 |
320 |
15-01 |
280 |
315 |
280 |
92 |
160 |
900 |
400 |
320 |
Z23 |
325 |
330 |
280 |
85 |
150 |
960 |
400 |
300 |
Схема реечного домкрата
