Лебедка ручная типа тл

Лебедка ручная типа ТЛ предназначена для вертикального, горизонтального  и наклонного перемещений грузов при монтажных, погрузочно-разгрузочных и строительных работах. В корпусе лебедки, состоящем из двух боковин соединенных стяжными болтами, монтируются ручной барабанный привод и храповой грузоупорный тормоз. Лебедка ручная снабжается двумя съемными рукоятками. Предусмотрена возможность изменения скорости намотки каната путем изменения передаточного числа механизма лебедки.

Лебедка предназначена для работы на открытом воздухе при температуре окружающей среды от – 40° до +  40°С.

Ручная лебедка типа ТЛ состоит из следующих  основных частей:

1,17- боковина лебедки, 2- ось барабана, 3,7,11,12- зубчатые шестерни, 4-рабочий вал, 5- подшипники скольжения, 6- промежуточный вал, 8-блок шестерен, 9- собачка,       10- храповик, 13- рукоятка, 14- тормозной диск, 15-барабан, 16-стяжной болт



Лебедка ручная ТЛ-2А, ТЛ-3А



Лебедка ручная ТЛ-5А



Лебедка ручная Т-78Б



Технические характеристики лебедок:

Наименование показателей	Значения (номинальные)
Индекс лебедки	ТЛ-2А	ТЛ-3А	ТЛ-5А	Т-78Б
Наибольшее тяговое усилие в канате, кН: на первой передаче на второй передаче	12,5 8	32 19	50 32	80 50
Канатоемкость,  м.	50	50	30	50
Число слоев навивки	3	4	4	2
Диаметр  каната, мм. ГОСТ 2688-80	11	16,5	21	24
Передаточное число: на первой скорости на второй скорости	23 15,15	33,5 22	81 53,3	171 113
Габаритные размеры (при снятых рукоятках), мм.: длина - L ширина - B высота - H	940 900 1120	805 640 860	800 900 890	1600 1240 1070
Масса  лебедки, кг	170	230	470	810
Усилие на рычаг рукоятки, Н	100	120	120	200
Количество обслуживающих, чел.	2	4	4	2



Основные размеры лебедок:

Тип   лебёдки	Размеры
	L	L1	L2	H	B	B1
ТЛ - 2А	805	760	705	860	640	560
ТЛ – 3А	800	760	700	850	640	560
ТЛ – 5А	800	795	725	890	900	760

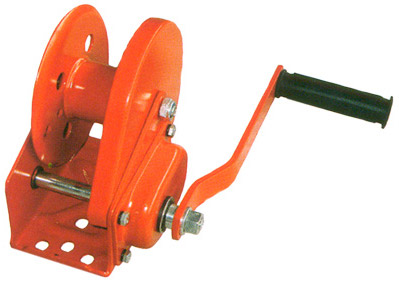

Лебедка ручная (с автоматическим тормозом) ahw

Лебедка с ручным приводом и автоматическим тормозом предназначена для подъема и опускания груза при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах в различных отраслях промышленности и сельского хозяйства.

Лебедка имеет компактные размеры, что обеспечивает работу в условиях ограниченного пространства.

Лебедка может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.
