Определение расстояний, безопасных по действию увв на застекление при взрывании наружных, зарядов и скважинных (шпуровых) зарядов рыхления
В ЕПБВР особо рассматривается определение расстояний, безопасных по действию УВВ на застекление при взрывах наружных зарядов и скважинных (шпуровых) зарядов рыхления, характерных для условий открытых горных работ. Такой расчет делается в проекте ВР для случаев, когда разрушение стекол недопустимо.
При одновременных взрывах наружных и скважинных (шпуровых) зарядов рыхления безопасные расстояния rb, м, по действию УВВ на застекление при взрывании пород VI-VIII групп по классификации строительных норм (СНиП) рассчитывают по формулам:
,

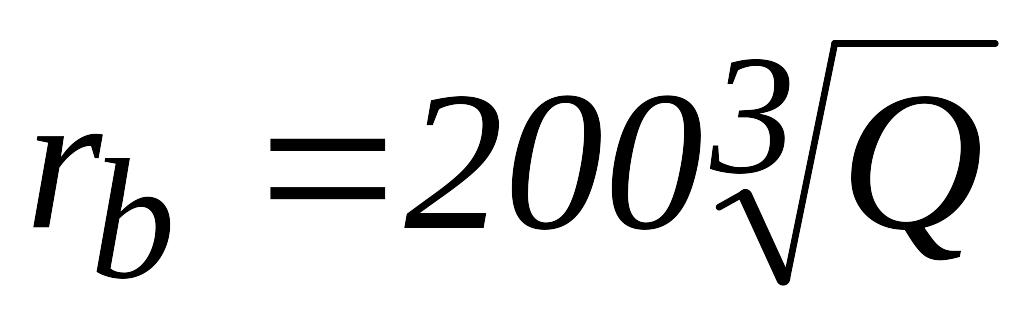

при 5000>Qэ≥1000кг, (6.15)

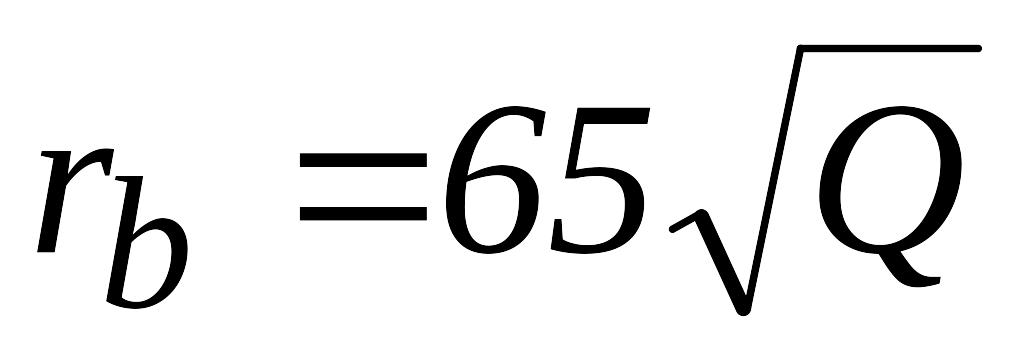

при
2<Qэ<1000кг,
(6.16)
при
Qэ<2кг,
(6.17)
где Qэ – эквивалентная масса заряда, кг.
При взрывании пород IX группы и выше по СНиП радиус опасной зоны, определенный по формулам (6.15)-(6.17), должен быть увеличен в 1,5 раза, а при взрывании пород V группы и ниже rb может быть уменьшен в 2 раза.
Эквивалентную массу заряда находят следующим образом:
а) для наружных зарядов (высотой lзар с засыпкой слоем грунта lзаб), взрываемых одновременно,
(6.18)
где Qэ – суммарная масса зарядов, кг; Кн - коэффициент, значение которого зависит от отношения lзаб/lзар.
lзаб/lзар 0 1 2 3 4
Кн 1 0,5 0,3 0,1 00,3
б) для группы в количестве N скважинных (шпуровых) зарядов (длиной менее 12 своих диаметров), взрываемых одновременно,
Qэ=Р∙lзар∙Кз∙N, (6.19)
где Р - вместимость ВВ 1м скважины (шпура), кг;
lзар - длина заряда, м;
Кз - коэффициент, значение которого зависит от отношения длины забойки к диаметру скважины (при отсутствии забойки - зависит от отношения длины свободной от заряда части скважины lсв,dзар.
lзаб/dзар |
К3 |
lзаб/dзар |
К3 |
0 |
1 |
0 |
1 |
5 |
0,15 |
5 |
0,3 |
10 |
0,02 |
10 |
0,07 |
15 |
0,003 |
15 |
0,02 |
20 |
0,002 |
20 |
0,004 |
в) для группы из N скважинных (шпуровых) зарядов длиной более 12 своих диаметров, взрываемых одновременно
Qэ=12 Р∙d∙Kз∙N (6.20)
При инициировании зарядов ДШ к Qэ., добавляется суммарная масса ВВ сети ДШ.
В случае КЗВ под Q, и N следует понимать, соответственно, массу эквивалентного заряда и число зарядов одной группы. При наличии нескольких групп зарядов, взрываемых с замедлениями, к расчету принимается группа с максимальным Qэ. Если интервал замедления между группами 50 мс и более, безопасное расстояние определяется по формулам (6.15—6.17). При интервале замедления от 30 до 50 мс безопасное расстояние, рассчитанное по формулам (6.15-6.17), должно быть увеличено в 1,2, от 20 до 30 мс - в 1,5 и от 10 до 20 мс - в 2 раза.
Суммарная масса зарядов и число групп замедлений не ограничиваются.
При отрицательной температуре воздуха безопасное расстояние, определенное по формулам (6.15-6.17), должно быть увеличено не менее чем в 1,5 раза.
Пример 3. Определить радиус опасной зоны по действию УВВ на застекление при взрыве серии скважинных зарядов общей массой 25228кг. Заряды (одной и той же массы в каждой скважине) взрывают тремя группами с интервалом замедления между ними 25 мс. В первой группе взрывают 20, во второй - 40, в третьей - 10 скважин.
Диаметр скважин 0,22м, глубина скважин 15м, длина забойки 4,4м Взрываемые породы представлены гранитами X группы по строительным нормам. Взрывные работы проводятся при отрицательной температуре воздуха.
Решение.
Поскольку взрывание осуществляется с интервалом замедления между группами 25 мс, к расчету принимается группа с максимальным числом скважин N = 40. Длина заряда 10,6м больше 12 диаметров скважин, поэтому эквивалентный заряд определяется по формуле (6.20). Значения расчетных параметров будут следующие:
Р=34кг/м;
lзаб/dзар=20
К3=0,002.
Масса эквивалентного заряда
Qэ= 12 P∙d∙Kз∙N = 12∙34∙0,22∙002∙40=7,2кг.
Для определения радиуса опасной зоны воспользуемся формулой (6.16). При взрывании пород IX группы и выше радиус опасной зоны, рассчитанный по формулам (6.15-6.19), должен быть увеличен в 1,5 раза. С учетом крепости породы, интервала замедления между группами (при интервале замедления от 20 до 30 мс - безопасное расстояние должно быть увеличено в 1,5 раза) и отрицательной температуры воздуха (увеличение расстояния в 1,5 раза) получим:
Определение безопасного расстояния по действию УВВ на человека
Расстояние безопасное по действию на человека ударной воздушной волны наружного заряда, следует определять по формуле
, (6.21)
где Q - масса взрываемого наружного заряда ВВ, кг.
Эту формулу используют только тогда, когда по условиям работ необходимо максимальное приближение персонала, производящего взрывание, к месту взрыва. В остальных случаях полученное по формуле (6.21) расстояние следует увеличить в 2-3 раза.
При наличии блиндажей расстояние, рассчитанное по формуле (6.21), может быть сокращено не более чем в 1,5 раза.
За безопасное расстояние для людей принимается наибольшее из рассчитанных по действию УВВ (при наружных зарядах) и разлету кусков взорванной горной массы, но не менее минимально допустимых радиусов опасных зон, установленных ЕПБВР.
