9.3. Выбор реле и определение уставок

Реле тока

Используя расчеты предыдущего пункта выбираем реле РТ-40 с уставкой 2,5А.

Скорректируем ток срабатывания защиты:

Iсз ^факт =Iср ^расч *Кт = 2,5*200=500А = 0,5 кА,

Реле времени

Время срабатывания защиты t_сз.з1= 0,05с, данная величина определяется временем срабатывания РТ-40 и временем отключения выключателя.

t_сз.з2= t_сз.з1+Δt= 0,05+0,35=0,4с,

t_сз.з3= t_сз.з2+Δt = 0,4+ 0,35=0,75с,

где Δt - уставка селективности, выбирается с учетом погрешности реле времени, запаздывания в отключении выключателя, гашения дуги, с учетом небольшого запаса.

Выбираем РВ-01 с диапазоном уставок от 0,1..1 с с дискретностью регулирования 0,01 с.

9.4. Проверка чувствительности защиты

Защита должна срабатывать при любом токе КЗ, в том числе и при минимальном, т.е.

I_cp<I_{кз min}.

Это неравенство должно обеспечивать с определенным запасом, который называется коэффициентом чувствительности:

К= I_{кз min}/ I_cp=3192/500=6,4

Защита выбрана верно, так как К=6,4 > К_доп=1,5.

9.5.Диаграмма токов

На диаграмме (рис.19) отложим значения следующих токов:

- ток рабочий максимальный - I _{раб мах}=0,437 кА;

- ток срабатывания защиты расчетный - I_сз^расч=0,525 кА;

- ток срабатывания защиты фактический - I_сз ^факт=0,500 кА;

- токи короткого замыкания всех видов - I_кз⁽¹⁾ =4,596 кА,

I_кз⁽²⁾ =4,004 кА,

I_кз⁽³⁾ =3,192 кА,

I_кз^(1,1) =4,176 кА.

Рисунок 19. Диаграмма токов

9.6. Временная характеристика

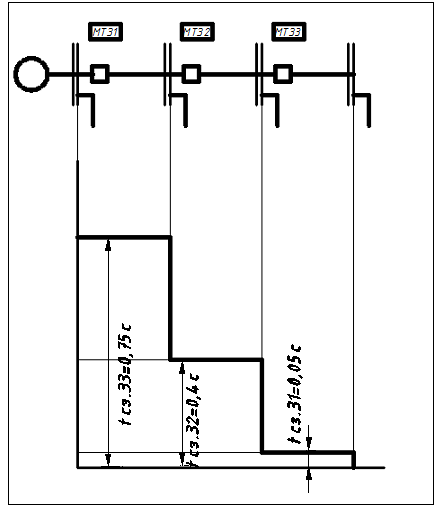

Рисунок 20. Временная характеристика

9.7. Схема включения итт и реле

Рисунок 21. Схема включения ИТТ и реле

На данной схеме используются следующие обозначения:

В – выключатель;

А.В,С – фазы;

РТА, РТВ,РТС – реле тока соответствующей фазы.

9.8. Логическая схема действия защиты

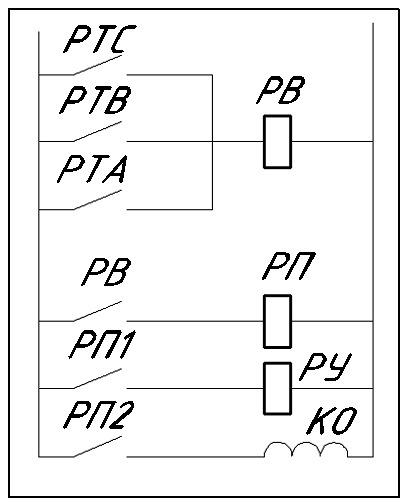

Рисунок 22.Логическая схема действия защиты МТЗ-1 и МТЗ-2

Рисунок 23.Логическая схема действия защиты МТЗ-3

Принцип действия на примере МТЗ-1

Если произошло короткое замыкание на фазе А, то срабатывает реле тока РТА, тем самым давая путь току к реле времени РВ, которое срабатывает через время равное времени уставки t_уст=0,75 с. После срабатывания реле времени ток проходит через промежуточное реле РП, в котором сигнал делится на два, один из которых идет на указательное реле РУ, второй же на катушку отключения КО. При срабатывании РУ выпадает блинкер или загорается лампочка. КО находится внутри выключателя В (рис.21).

Список литературы

1. Неклепаев

2. http://forca.ru/
