Выбор токоведущей части

Параметры	ТЭКН-П-24-30000-560
Тип турбогенератора	ТВВ - 1000
Номинальное напряжение кВ: турбогенератора токопровода	24 24
Номинальный ток, А: турбогенератора токопровода	26700 30000
Электродинамическая стойкость, кА	560
Токоведущая шина dxs, мм	650х15
Кожух(экран) Dxδ, мм	1160х7
Междуфазное расстояние А, мм	1400-1500
Тип опорного изолятора	ОФР – 24-750 кр
Шаг между изоляторами, мм	3000
Тип применяемого трансформатора напряжения	ЗНОЛ. 06-24
Тип вспомогательного трансформатора тока	ТШВ-24-30000/5
Предельная длина монтажного блока или секции, м	6,5
Масса 1 м одной фазы, кг	210
Цена 1 м одной фазы, руб	550

5. Выбор схем электрических соединений распределительных устройств высокого напряжения

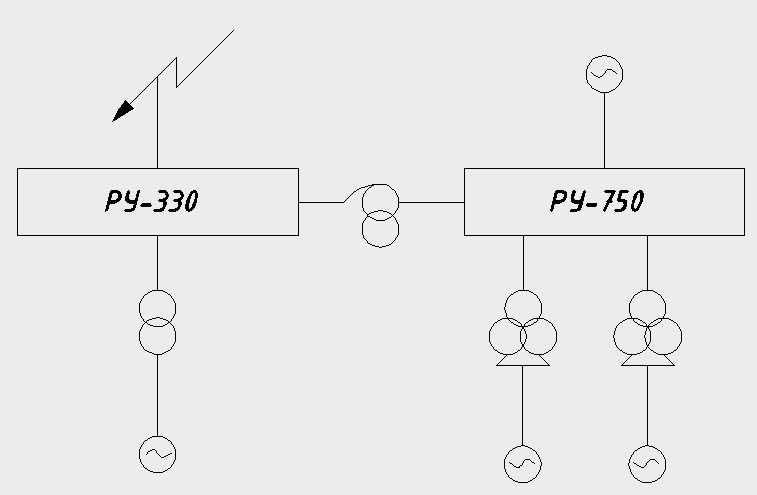

На РУ-750 напряжение составляет 750кВ и есть 6 присоединений: 1 автотрансформатор, 3 воздушные линии, 2 источника питания. Выбираем схему 4/3, которая используется при напряжениях ≥330кВ и при количестве присоединения кратным 3 (дешевле, чем 3/2).

На РУ-330 напряжение составляет 330кВ и есть 6 присоединений: 1 автотрансформатор, 4 воздушные линии, 1 источника питания и 2 РТСН. Выбираем схему 3/2, которая используется при напряжениях ≥ 330кВ и четном числе присоединений.

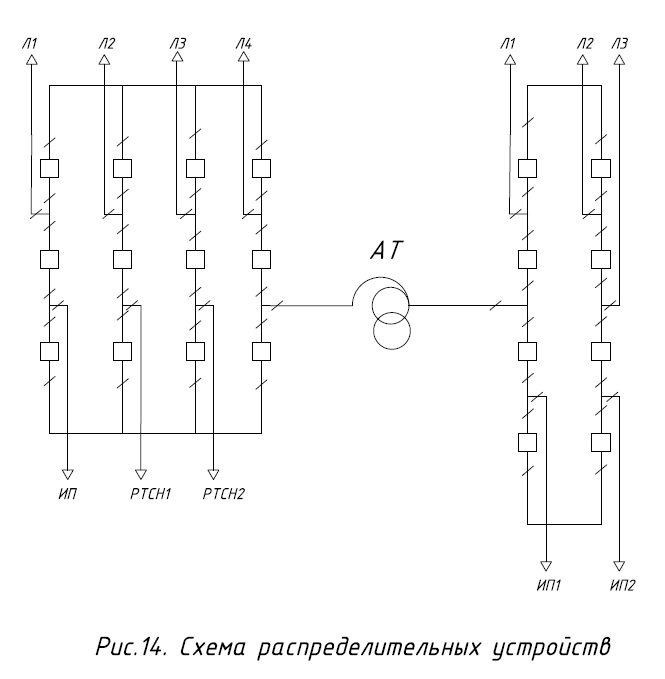

Схема электрических соединений распределительных устройств высокого напряжения будет иметь вид, представленный на рис.14.

На рисунке были использованы следующие условные обозначения:

ИП – источник питания;

Л – линия;

РТСН – резервный трансформатор собственных нужд,

АТ – автотрансформатор.

6. Выбор схемы рабочего и резервного питания собственных нужд

Схемы рабочего и резервного питания собственных нужд представлена на рис. 15.

7. Расчет эквивалентных сопротивлений обратной и нулевой последовательности

Релейная защита и автоматика должны бать чувствительна по всем видам короткого замыкания, в том числе минимальным, т.е. несимметричному режиму.

Для расчета токов короткого замыкания несимметричного режима будем использовать метод симметричных составляющих: разбиваем систему токов и напряжений на прямую, обратную и нулевую последовательности.

Схема замещения прямой последовательности

Схема замещения прямой последовательности аналогична рассмотренной схеме для расчета точек КЗ 1 и 2 (см п. 3). За исключением того, что в данной схеме учитывается сопротивление линии идущей к потребителю.

Приняв ее длину равной 50 км и зная удельное сопротивление линии, равное 0,32 Ом/км, найдем сопротивление:

X_Л1= X_УД*l* S_Б/U² _Л=0,32*100*1000/ 330² =0,294 о.е.

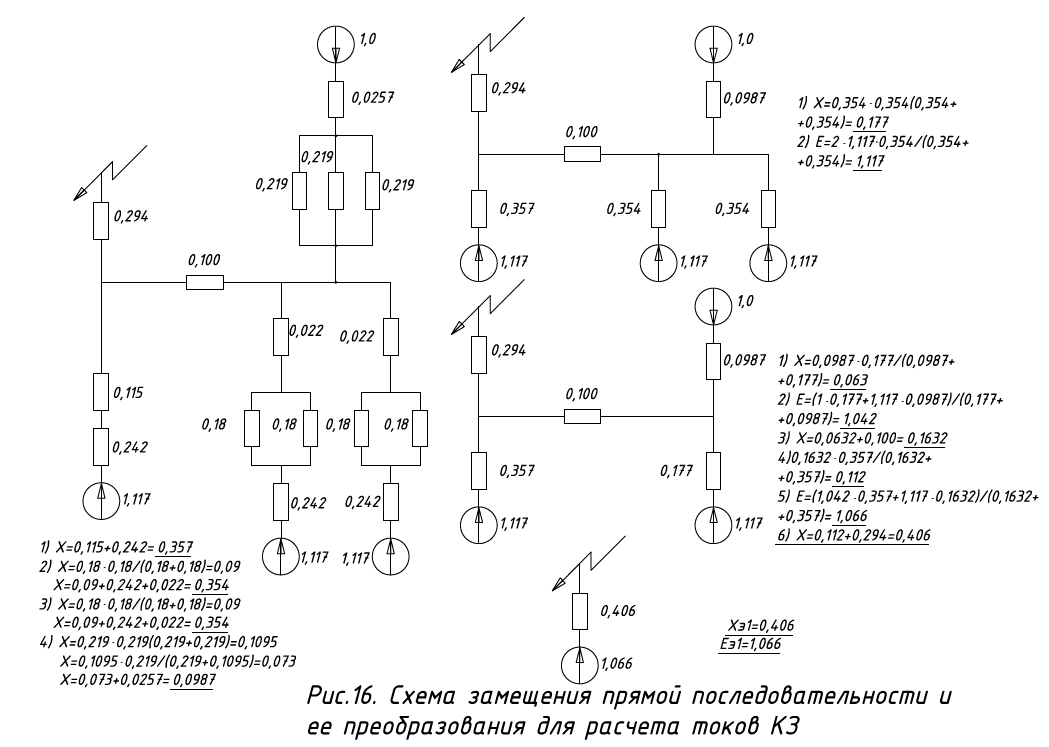

На рис. 16 представлены результаты расчета эквивалентного сопротивления и ЭДС (Хэ1 и Еэ1).

Схема замещения обратной последовательности

Схема замещения обратной последовательности представлена на рис.17.

Данная схема отличается от схемы замещения прямой последовательности :

- сопротивлением генератора, которое рассчитаем по формуле:

X_ген2=1.2* X_ген =1,2^. 0,242=0,290 о.е.;

- изображением двухобмоточного автотрансформатора: в виде трехлучевой звезды, в которой необходимо посчитать следующие сопротивления: X_ат= u_к/200 S_б/ S_т=10/100∙1000/ 999=0,100 о.е.

X_B=0,5 . (u_Квн +u_Квс – u_Ксн) S_Баз/S_ном=0,5 . ( 0,28+0,10 –0,17) 1000/999=0,105 о.е. ;

X_С=0,5 ^. (u_Ксн +u_Квс – u_Квн) S_Баз/S_ном=0,5 ^. (0,17 +0,10 – 0,28) ^. 1000/999=0 о.е.,

X_Н=0,5 ^. (u_Ксн +u_Квн – u_Квс) S_Баз/S_ном=0,5 ^. (0,17 +0,28 – 0,10) ^. 1000/999=0,175 о.е.,

где значения u_Ксн,u_Квн, u_Квс - принимаем по методическому пособию [1,стр.161]

- отсутствием ЭДС.

Схема замещения нулевой последовательности

Данная схема отличается от схемы замещения прямой последовательности:

- сопротивлением системы и линий:

Х_о=2,5Х₁=2,5 ^. 0,0257=0,064 о.е. .

Х_о=3Х₁=3 ^. 0,073=0,219 о.е.

Х_о=3Х₁=3^. 0,294=0,882 о.е.

-отсутствием элементов, расположенных за обмотками трансформаторов соединенных в треугольник

- изображением двухобмоточного автотрансформатора: в виде трехлучевой звезды,

- отсутствием ЭДС.

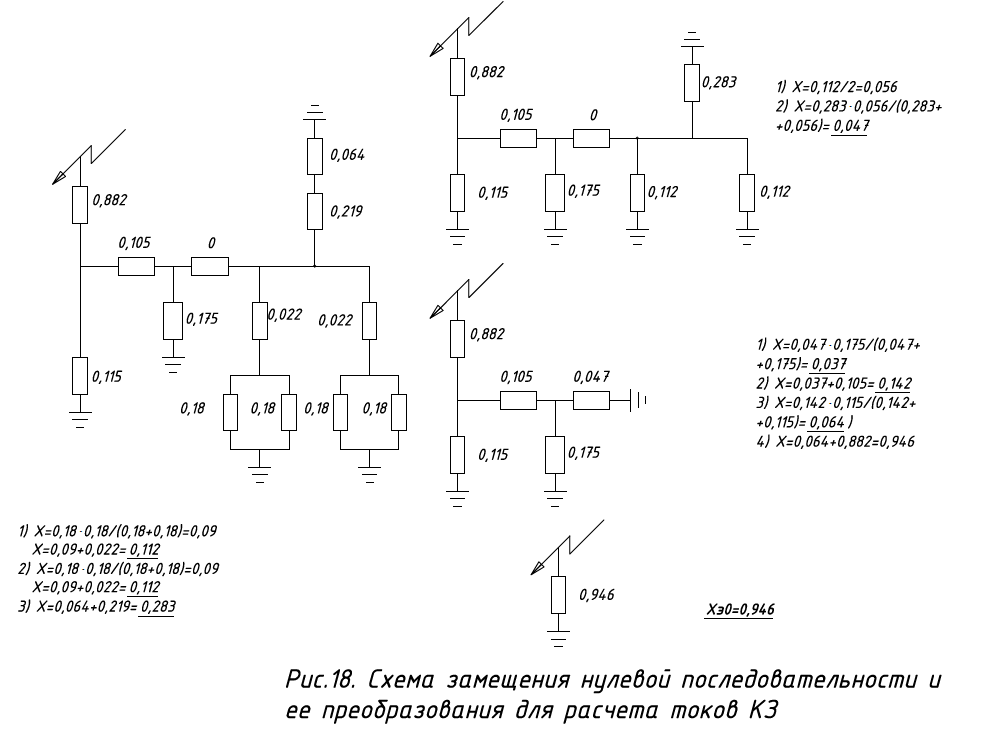

Результаты расчета эквивалентного сопротивления Хэ0 представлены на рис.18.
