Завдання для розрахунково-графічної роботи
У розрахунково-графічній роботі потрібно розробити цифровий обчислювальний пристрій, що виробляє керуючі сигнали при довільному порядку проходження цих сигналів. Розроблювальний пристрій повинен мати лічильник і дешифратор.
Порядок проходження сигналів, тип тригерів, на яких потрібно будувати лічильник, а також тип дешифратора визначені варіантом завдання в таблиці варіантів. Варіант вибирається за порядковим номером студента у списку групи.
Робота повинна містити:
пояснювальну записку, що містить всі таблиці й пояснення до них;
функціональну електричну схему пристрою;
часові діаграми розрядів лічильника й виходів дешифратора.
Таблиця варіантів
№ вар. |
Порядок проходження сигналів |
Тип тригерів |
Тип дешифратора |
|||||||
1 |
0 |
5 |
3 |
4 |
7 |
8 |
6 |
2 |
R – S |
лінійний |
2 |
1 |
3 |
5 |
7 |
9 |
0 |
8 |
6 |
J – K |
прямокутний |
3 |
2 |
4 |
6 |
8 |
0 |
5 |
3 |
1 |
T |
лінійний |
4 |
3 |
4 |
6 |
7 |
9 |
0 |
5 |
8 |
D |
прямокутний |
5 |
1 |
2 |
4 |
5 |
7 |
8 |
0 |
9 |
R - S |
прямокутний |
6 |
2 |
3 |
5 |
6 |
8 |
9 |
1 |
0 |
J – K |
лінійний |
7 |
1 |
4 |
7 |
0 |
2 |
5 |
8 |
6 |
T |
прямокутний |
8 |
0 |
9 |
7 |
6 |
4 |
3 |
1 |
8 |
D |
лінійний |
9 |
0 |
8 |
6 |
4 |
2 |
1 |
5 |
3 |
R - S |
лінійний |
10 |
0 |
7 |
4 |
1 |
9 |
6 |
3 |
2 |
J – K |
прямокутний |
11 |
9 |
6 |
3 |
0 |
8 |
5 |
2 |
1 |
T |
лінійний |
12 |
8 |
5 |
3 |
1 |
0 |
9 |
6 |
2 |
D |
прямокутний |
13 |
1 |
0 |
2 |
9 |
3 |
8 |
4 |
7 |
R - S |
прямокутний |
14 |
1 |
9 |
3 |
7 |
4 |
6 |
5 |
2 |
J – K |
лінійний |
15 |
2 |
3 |
6 |
8 |
0 |
1 |
5 |
4 |
T |
прямокутний |
16 |
1 |
3 |
5 |
7 |
6 |
4 |
2 |
1 |
D |
лінійний |
17 |
3 |
4 |
7 |
8 |
6 |
5 |
1 |
2 |
R - S |
лінійний |
18 |
5 |
7 |
4 |
8 |
3 |
9 |
2 |
0 |
J – K |
прямокутний |
19 |
8 |
6 |
4 |
2 |
1 |
3 |
5 |
7 |
T |
лінійний |
20 |
7 |
5 |
3 |
1 |
2 |
4 |
6 |
8 |
D |
прямокутний |
21 |
9 |
7 |
5 |
3 |
1 |
2 |
8 |
6 |
R - S |
прямокутний |
22 |
6 |
7 |
4 |
5 |
3 |
2 |
1 |
8 |
J – K |
лінійний |
23 |
9 |
0 |
7 |
8 |
5 |
6 |
3 |
4 |
T |
прямокутний |
24 |
2 |
6 |
3 |
7 |
4 |
8 |
5 |
9 |
D |
лінійний |
25 |
9 |
5 |
8 |
4 |
7 |
3 |
6 |
2 |
R - S |
лінійний |
26 |
4 |
3 |
6 |
5 |
8 |
7 |
0 |
9 |
J – K |
прямокутний |
27 |
0 |
2 |
9 |
3 |
8 |
4 |
7 |
5 |
T |
лінійний |
28 |
2 |
1 |
5 |
6 |
8 |
7 |
4 |
3 |
D |
прямокутний |
29 |
4 |
5 |
1 |
0 |
8 |
7 |
3 |
2 |
R - S |
прямокутний |
30 |
8 |
9 |
6 |
5 |
3 |
4 |
2 |
1 |
J – K |
лінійний |
31 |
7 |
6 |
9 |
3 |
5 |
2 |
1 |
0 |
T |
прямокутний |
32 |
6 |
8 |
0 |
5 |
3 |
1 |
7 |
4 |
D |
лінійний |
Список літератури
Преснухин Л. Н., Воробьев Н.В., Шишкевич А.А. Расчет элементов цифровых устройств. Учебное пособие. М..: Высшая школа.. 1991.- 520 с.
Зельдин Е.А. Импульсные устройства на микросхемах. М.: Радио и связь.1991.- 204 с.
Угрюмов Е.П. Цифровая схемотехника. – С.Пб.: БХВ – Петербург, 2001.
Основи цифрових систем / За ред. М.П.Благодатного, В.С.Харченка – Підруч. –Харків: Нац. аерокосмічний ун-т “Харк.авіац.ін-т”, 2002.– 672с.
Прянишников В.А. Электроника: Курс лекций. – СПб.: Корона принт, 2000. – 416с.
Додаток

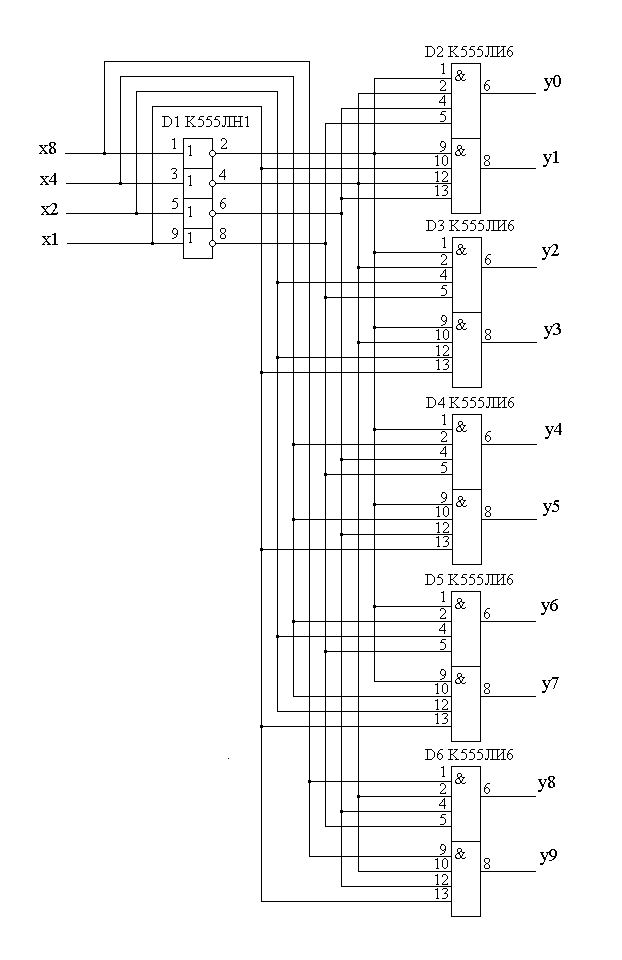

1. Линійний дешифратор
Додаток
2.

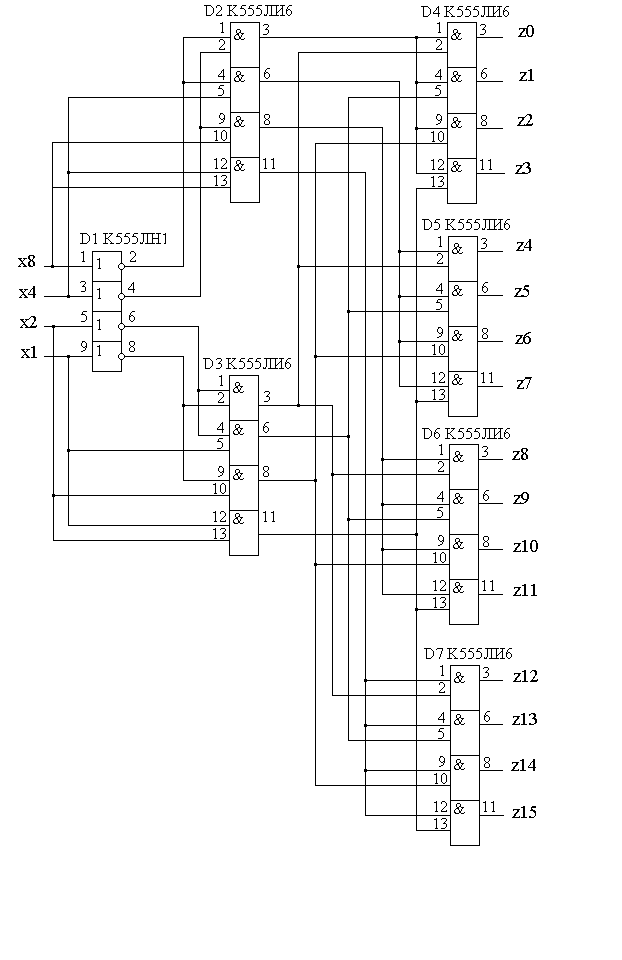

Прямокутний дешифратор
Додаток 3 .Приклад схеми ЦОП
