4.Структурная схема соединения оборудования на площадке с учетом видео, звукового сигнала и сигнала синхронизации для каждой из сцен

Схема соединения оборудования на площадке. Эпизод 1.

Sennheiser HD 205 II East

Недостаток схемы: указвать название тех. средства и его марку.

Схема соединения оборудования на площадке. Эпизод 2.

Sennheiser HD 205 II East

5.Обоснование выбора микрофонов, их характеристики, назначение в выбранных эпизодах

Sennheiser MKH 60-1

Рис. 5.1

Микрофон типа "пушка". Выбран был для записи голоса. Он универсален и несложен в работе, а его надёжность и превосходная способность подавлять звуки вне оси направленности в областях применения, как внестудийное производство фильмов, как раз для записи сцены из рассказа «Казак». Выраженная направленность этого микрофона гарантирует высокое качество звукопередачи отдалённого источника. МКН 60-1 обладает высокой чувствительностью и имеет переключаемые фильтры компенсации затухания высоких частот на расстоянии и фильтр подъема низких частот при приближении к источнику звука. Также имеется переключаемый аттенюатор -10 дБ.

Технические характеристики: Направленность - гиперкардиоидная Тип - конденсаторный Диапазон частот - 50 – 20000 Гц Чувствительность - 40 мВ/Па  Эквивалентный уровень шума - 6 (14) дБ (А) Макс. уровень звукового давления (на 1 КГц) - 125 дБ Питание - фантомное 48 ± 4 В Номинальное сопротивление - 150 Ом Минимальное оконечное сопротивление - 1000 Ом Габариты - 25 х 280 мм Вес - 150 г

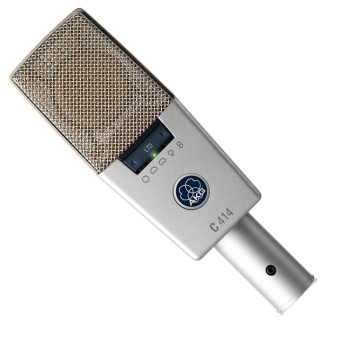

AKG C 414 LTD

Рис. 5.2.

Этот микрофон был выбран для записи атмосферных шумов. Микрофон специально покрыт классическим медно-никелевым напылением и базируется на одном из самых известных микрофонов в истории звукозаписи. Эта серия выпускается только в 2007 – юбилейном году компании AKG. C 414 LTD сочетает в себе точно подобранные компоненты и сложные инженерные решения, которые гарантируют непревзойденную передачу звука в любой, даже самой сложной рабочей ситуации. Возможность выбора пяти диаграмм направленности, высокая чувствительность и чрезвычайно низкий уровень собственного шума обеспечивают непревзойденную гибкость в использовании и безукоризненное качество звучания.

Особенности:

- Микрофон с увеличенной диафрагмой для качественной записи.

- Возможность переключения диаграммы направленности, позволяющая использовать микрофон для записи различных источников звука с любого расстояния.

- Наличие двуцветных светодиодных индикаторов, отображающих выбранную диаграмму направленности и наличие перегрузки на выходе микрофона.

- Бестрансформаторный выходной каскад, обеспечивающий передачу низких частот без искажений.

- Ручная сборка и подбор деталей, что обеспечивает оптимальную передачу звука с минимальными искажениями.

Технические характеристики:

 Тип: Конденсаторный микрофон с 1-дюймовой диафрагмой.

 Направленность: круговая, широкая кардиоида, кардиоида, гиперкардиоида, восьмерка

 Частотный диапазон: 20 Гц – 20 кГц

 Чувствительность: 23 мВ/Па

 Соотношение сигнал/шум: 88 дБ

 Сопротивление: <=200 Ом

 Фантомное питание: 48 В

 Разъем: XLR

 Отделка: никель/латунь

 Размеры: 50×38×160 мм

 Вес: 300 г.
