Механические свойства минералов.

Спайность выражается в том, что в определенных направлениях минералы легче раскалываются и образуют ровные, гладкие, блестящие поверхности спайности. Спайность не зависит от внешней формы минерала. Она является характерным признаком при диагностике минерала.

Спайность обусловлена закономерным расположением атомов и ионов внутри кристалла и объясняется тем, что в пространственной решетке по определенным направлениям связь между атомами слабее, в этом направлении и происходит раскол. Спайность минералов может быть как в одном так и в нескольких направлениях.

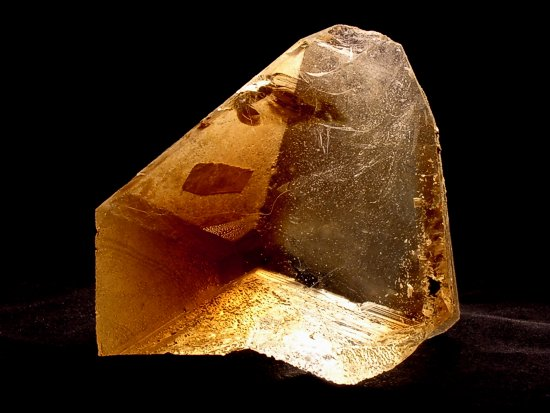

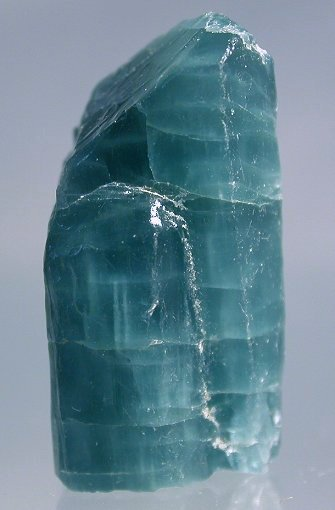

Рис.1 Типы спайности минералов

По степени совершенства спайной поверхности различают:

• Весьма совершенная спайность (слюда, хлориты). Кристалл способен расщепляться на тонкие листочки с зеркально гладкой поверхностью. Получить излом иначе как по спайности весьма трудно.

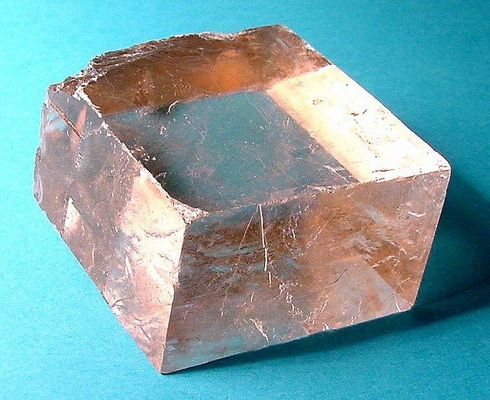

• Совершенная спайность (кальцит, галенит, галит и др.) При ударе молотком всегда получаются выколки по спайности, очень напоминающие настоящие кристаллы. Однако спайная поверхность зеркальная, но тонко слоистая.

• Средняя спайность (плагиоклаз, ортоклаз, роговая обманка и др.). На обломках минералов отчетливо наблюдаются как плоскости спайности, так и неровные изломы по случайным направлениям. Структура спайности поверхности грубо слоистая, ступенчатая.

• Несовершенная спайность (апатит, касситерит, самородная сера, оливин и др.). Спайные плоскости обнаруживаются с трудом, их приходится искать на обломке минерала. Изломы распространены и, как правило, представляют собой неровные поверхности.

• Весьма несовершенная спайность, то есть практически отсутствует (корунд, золото, платина, магнетит и др.). Она обнаруживается в исключительных случаях в форме ограниченный по площади ровных плоскостей. Минералы с такой спайностью обычно имеют раковистый излом, похожий на поверхность раковины с концентрически расходящимися слоями.

Необходимо отличать от спайности гладкую поверхность кристалла. Спайность рекомендуется наблюдать на свежем изломе минерала. У плотных, землистых, порошковатых и волокнистых разностей минералов спайность не проявляется. У минералов зернистого строения спайность наблюдается у каждого зерна в отдельности.

Излом. При расколе у минералов не обладающий спайностью возникают поверхности, определяющие так называемый излом. Излом может быть:

• неровным (кварц)

• раковистый (халцедон)

• зернистый (пирит)

• землистый (

• занозистый (

Твердость – это способность минерала противостоять внешним механическим воздействиям.

Для оценки твердости принимается шкала твердости Мооса, представленная набором 10 стандартных минералов. За эталоны минералогической шкалы приняты следующие минералы в порядке возрастания твердости от 1 до 10 баллов:

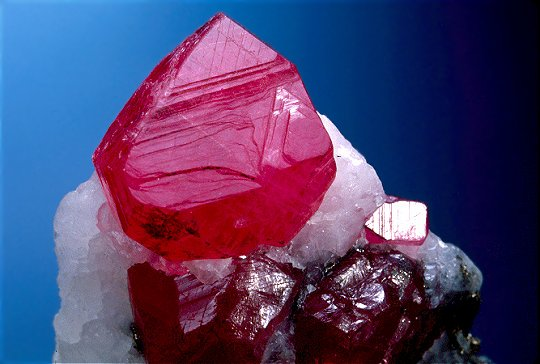

Изображение	Название минерала	Твердость	Обрабатываемость	Истинная твердость МПа	Группа твердости

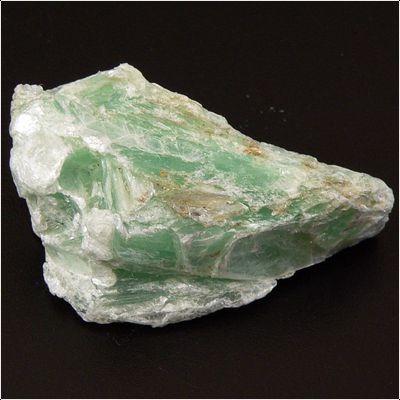

	Тальк	1	царапается ногтем	24	мягкие

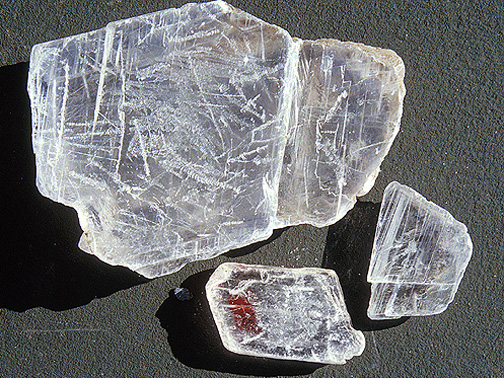

	Гипс	2	царапается ногтем	360
	Кальцит	3	царапается медной монеткой	1090	средней твердости
	Флюорит	4	царапается ножом, оконным стеклом	1890
	Апатит	5	царапается ножом, оконным стеклом	5360

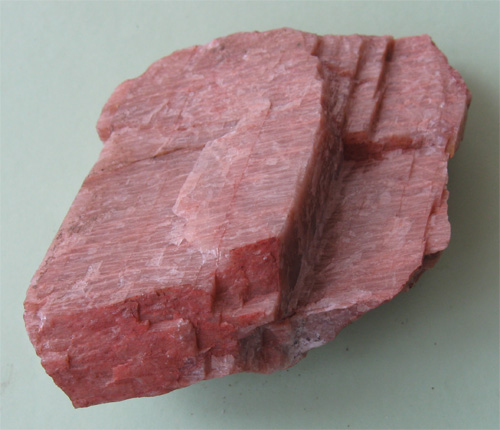

	Ортоклаз	6	царапается напильником	7967	твердые
	Кварц	7	поддается обработке алмазом, царапает стекло	11200
	Топаз	8	поддается обработке алмазом, царапает стекло	14270	очень твердые
	Корунд	9	поддается обработке алмазом, царапает стекло	20600
	Алмаз	10	режет стекло	100600

Для определения твердости необходимо выбрать чистый, ровный участок поверхности минерала и эталонным минералом с нажимом провести черту. После этого надо стереть порошок с поверхности образца, т.е. раздробленные частицы, и убедиться, что на образце действительно остался след (царапина). Например, если исследуемый минерал царапает апатит, а сам царапается ортоклазом, то это значит, что его твердость заключается между 5 и 6.
