4. Завдання.

4.1. Ознайомитись з теоретичною частиною роботи.

4.2. Виміряти значення вхідних струмів мікросхеми I¹_вх та І⁰_вх при високому та низькому рівнях напруги на входах 1, 1-8, фіксуючи при цьому струм споживання І_спож.

Вимірювання I¹_вх

При вимірюванні І¹_вх мікросхеми на вхід, що перевіряється, подають напругу U¹_вх та вимірюють результуючий струм в колі цього виводу. При цьому на всі інші входи ІМС подають напругу U⁰_вх.

Виконати комутацію на передній панелі макета: перемикач I_вх - ліворуч, перемикач І_спож - ліворуч, Т1 - догори, Т2, Т3 - донизу, перемикачі П2, П3 в положенні 1, Т4 і Т5 - неістотно. Цим самим комутується схема рис. 6.5 для вимірювання І¹_вх на вході 1. Ввімкнути перемикач "МЕРЕЖА". Виміряти І¹_вх та I_спож. Щоб виміряти І¹_вх на об’єднаних входах 1-8 треба поставити перемикачі І_спож - праворуч, Т3 - догори. Виміряти І¹_вх 1-8, I_cпож.

Вимірювання І⁰_вх

При вимірюванні І⁰_вх мікросхеми, на вхід, що перевіряється, подають напругу U⁰_вх та вимірюють результуючий струм в колі цього виводу. При цьому на всі інші входи ІМС подають напругу U¹_вх.

Виконати комутацію на передній панелі макета: вимкнути перемикач "МЕРЕЖА", перемикач I_вх праворуч, перемикач І_спож - ліворуч, перемикачі Т1, Т3 - донизу, Т2 - догори, перемикачі П2, ПЗ в положенні 1, Т4 і Т5 — несуттєво. Цим самим комутується схема рис. 6.5 для вимірювання І⁰_вх на вході 1. Ввімкнути мережу і зробити вимір І⁰_вх та I_спож. Щоб виміряти І⁰_вх на об’єднаних входах 1-8 треба поставити перемикачі Т2 - донизу, Т3 - догори.

4.3. Зібрати схему рис. 6.6, для дослідження характеристики передачі логічного елемента U_вих = f(U_вх). Для цього виконати комутацію на передній панелі макета: вимкнути макет, положення перемикачів І_вх, І_вих не має значення, І_спож - праворуч, положення перемикачів Т1, Т5 не має значення, перемикач Т3 - догори. Перемикач П2 в другому положенні, П3 - не має значення. Зовнішній вольтметр В7-26 підключається до гнізда Гн2 і приєднується за допомогою перемикача Т4: при верхньому положенні - до входу 1 ІМС, а при нижньому - до виходу ІМС. Змінний опір R3 в крайньому лівому положенні.

Рис. 6.5. Схема для вимірювання вхідних струмів I¹_вх і Iº_вх

Ввімкнути макет. Зняти характеристику передачі ІМС U_вих = f(U_вх) , для об’єднаних входів 1-8, у всьому діапазоні зміни опору R3, де крайнє ліве положення ручки відповідає низькому рівню, а крайнє праве - високому. Взяти не менше 10 відліків, одночасно фіксуючи І_спож = f(U_вх).

4.4. По знятій характеристиці визначити завадостійкості U⁺_N і U_N, поріг перемикання (чутливості) U_N, та логічні рівні U⁰ і U¹.

4.5. Зняти вихідну характеристику ІМС для низького рівня напруги на виході U⁰_вих = f(I⁰_н). Для цього треба вимірювати U⁰_вих.

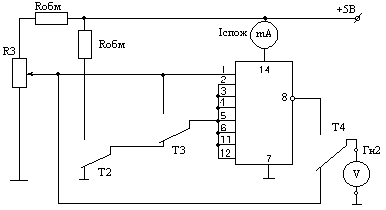

Рис. 6.6. Схема для дослідження характеристики передачі

логічного елемента U_вих= (U_вх)

Вимірювання U⁰ _вих

При вимірюванні U⁰ _вих ІМС ТТЛ на її виході необхідно забезпечити низький рівень напруги при наявності вихідного струму, для чого на об’єднані входи 1-8 подають рівень порогової напруги U¹_пор. На досліджуваний вихід подають струм від генератора струму.

Зібрати схему рис. 6.7. для дослідження вихідної характеристики для низького рівня напруги на виході U⁰_вих= (І⁰_н) для цього виконати комутацію на передній панелі макета: вимкнути макет, положення тумблерів І_вх, І_вих, І_спож - праворуч, тумблери ТІ, Т3 - догори, Т4 – донизу, Т2, Т5 - донизу. Перемикачі П2 у положенні 1, П3 у положенні 2. Опір R2 - у крайньому лівому положенні. Зовнішній вольтметр підключити до гнізда Гн2. Цим самим реалізується схема рис. 6.7.

Ввімкнути макет. Зняти вихідну характеристику, змінюючи опір R2 у 10 точках в межах 0-10мА. Одночасно фіксувати значення струму споживання І_спож.

Вимірювання U¹_вих

Зняти вихідну характеристику ІМС для високого рівня напруги на виході U¹_вих =f( І¹_н). Для цього треба вимірювати U¹_вих.

При вимірюванні U¹_вих ІМС ТТЛ на її перевіреному виході. необхідно забезпечити високий рівень напруги при наявності вихідного струму. На досліджуваний вихід подають струм від генератора струму. На об’єднані входи 1-8 подають рівень порогової напруги U⁰_пор.

Зібрати схему рис. 6.8 для дослідження вихідної характеристики для високого рівня напруги на виході U¹_вих= (I¹_н), для цього виконати комутацію на передній панелі макета: вимкнути макет, положення перемикачів I_вх, I_вих, I_спож - праворуч, перемикачі Т1, Т5 - донизу, Т3 - догори, Т2, Т4 - не істотно. Перемикачі П2 у положенні 1, П3 у положенні 3. Змінний опір R2 - в крайньому лівому положенні. Зовнішній вольтметр підключити до гнізда Гн3.

Ввімкнути макет. Зняти вихідну характеристику, змінюючи опір R2, у 10 точках в межах 0-10 мA. Одночасно фіксувати значення струму споживання.

Рис. 6.7. Схема для дослідження вихідної характеристики

при низькому рівні напруги на виході ІМС

4.7. За допомогою знятих характеристик визначити навантажувальну здатність за струмами при U¹_вих = 2,4 В і U⁰_вих = 0,4 В. Розрахувати коефіцієнти розгалуження N¹, N⁰, N.

4.8. Визначити потужність споживану логічним елементом від джерела живлення в статичному режимі.

Рис. 6.8. Схема для дослідження вихідної характеристики

при високому рівні напруги на виході ІМС

5.Зміст звіту

1. Схема елемента К155ЛА2.

2. Виміряні значення I¹_вх, I⁰_вх, I_спож.

3. Графіки знятих залежностей: U_вих = f(U_вх),U⁰_вих = f(I⁰_н), U¹_вих = f(I¹_н), I_спож = f(U_вх) і відповідно I_спож = f(I⁰_н), I_спож = f(I¹_н).

4. Визначені за графіками та обчислені параметри: U⁺_N, , U⁰, U¹, N⁰, N¹, N, P⁰_спож, P_спож, P.
