Вступление

Это методическое пособие разработано для того, чтобы помочь быстро изучить основные возможности САПР Quartus II. Четыре раздела данного пособия пошагово расскажут вам, как создать проект, скомпилировать его, проверить работоспособность с помощью симуляции и прошить ПЛИС.

Раздел	Описание
Разработка проекта	Научит создавать новый проект, строить логические схемы и создавать блок диаграммы верхнего уровня, которые содержат блоки более низкого уровня
Компиляция	Научит компилировать проект и использовать настройки компилятора, а также производить назначения соответствующих входов и выходов схемы выводам ПЛИС
Симуляция	Научит создавать файлы временных диаграмм, которые содержат векторы входных сигналов, необходимых для симуляции, а также изменять настройки симулятора для управления процессом симуляции
Программирование	Научит вас использовать программатор для конфигурирования и прошивки ПЛИС Альтера

1. Разработка проекта

В программном пакете Quartus II проект состоит из набора файлов. В данном разделе описываются все необходимые шаги по созданию тестового проекта.

1.1. Создание проекта

Для создания проекта выполните следующие шаги:

В меню File выберете пункт New Project Wizard, появится диалог мастера создания проектов. Если он запускается первый раз, появиться страница вступления, нажмите Next для перехода к первой странице мастера. Заполните поля имени рабочей директории, имени проекта и имени сущности верхнего уровня. По умолчанию имя сущности верхнего уровня проекта такое же, как и имя проекта. Однако можно использовать различные имена.

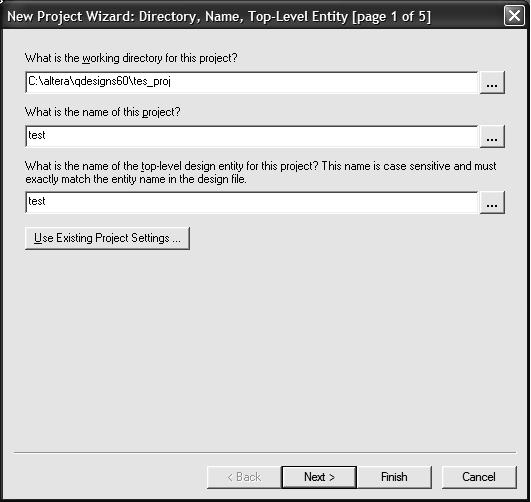

Рис. 1.1. Мастер создания проекта

Нажмите Next, откроется вторая страница мастера Add Files. Поскольку это новый проект, то файлов для добавления в него пока нет. Но если есть файлы разработок, которые нужно добавить – это можно сделать, используя кнопку … для выбора файлов, а затем нажать кнопку Add для их добавления в проект.

Рис. 1.2. Вкладка добавления файлов в проект

Чтобы принять настройки по умолчанию для остальных страниц мастера, и создать проект, нажмите Finish. Теперь проект создан. Имя сущности верхнего уровня появилось во вкладке Hierarchy окна навигации проекта.

Рис. 1.3. Окно навигатора проекта

1.2. Создание логической схемы

После создания проекта в него необходимо добавить файлы, описывающие логическую схему. Это можно сделать через меню File, выбрав пункт New. В диалоговом окне необходимо указать тип создаваемого файла. Для нашего проекта выберем Block Diagram/Schematic File.

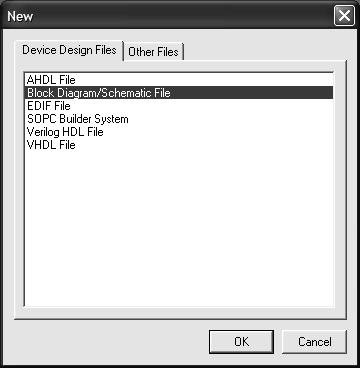

Рис. 1.3. Диалог создания нового файла

После добавления файла схемы в проект становится активной панель инструментов, расположенной слева от рабочей области файла. Она представлена на рисунке:

Рис. 1.4. Панель инструментов

Добавление элементов в схему можно осуществить несколькими способами:

• посредством двойного нажатия левой кнопки мыши на рабочем поле;

• посредством нажатия правой кнопки мышки на рабочем поле и выбора пункта Insert/Symbol;

• посредством панели инструментов. Необходимо щелкнуть на кнопке .

В появившемся окне выбираем из библиотек нужные нам элементы. Графическое обозначение элемента можно увидеть на поле справа.

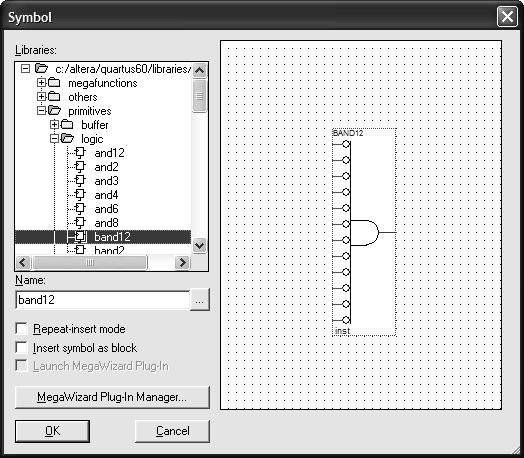

Рис. 1.5. Диалог выбора логических элементов

После добавления элементов с помощью мыши располагаем их на рабочей области в требуемом порядке.

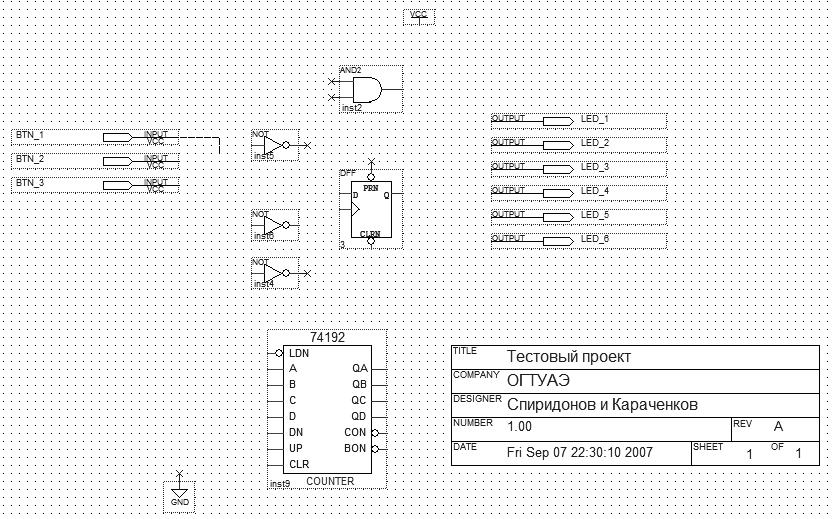

Рис. 1.6. Элементы будущей схемы

Для соединения элементов на панели инструментов выбираем тип их соединения (проводником шиной или каналом ). В итоге получится следующая схема:

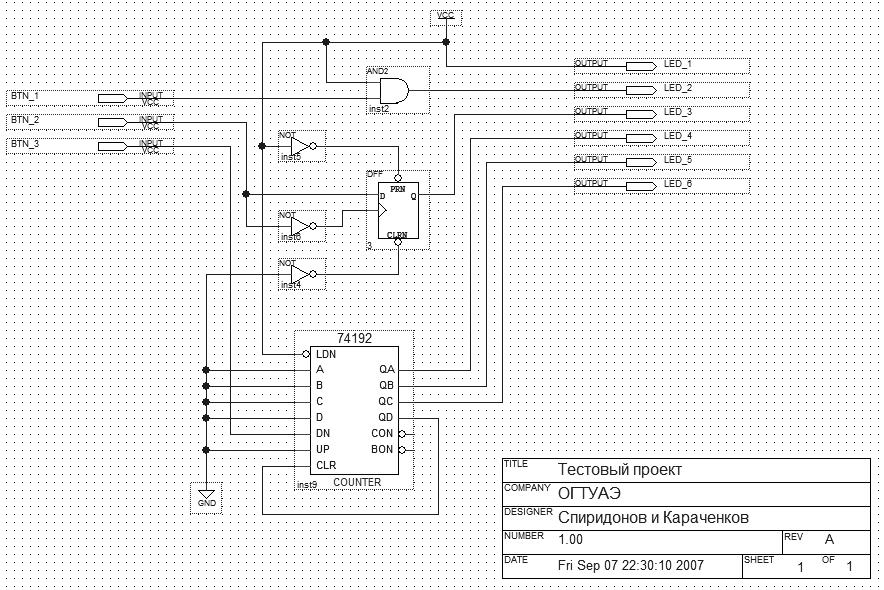

Рис. 1.7 Логическая схема

Для сохранения достигнутых результатов используем меню File пункт Save As. В диалоге сохранения вводим имя будущего файла, содержащего логическую схему.
