3.5. Радиопеленгаторы
Для определения местоположения РЭС используются специальные радиопеленгаторы. Наиболее характерным является мобильный широкополосный доплеровский радиопеленгатор РА-555 (рис. 3.24). Его характеристики приведены в Приложении 15. Данный радиопеленгатор позволяет определять направление на РЭС, работающие в диапазоне от 20 до 1000 МГц, с ошибкой не более 2 градусов [57].
В состав пеленгатора входят основной блок и две антенны: АР 555 А1 (от 20 до 500 МГц) и АР 555 А2 (от 500 до 1000 МГц) (рис. 3.25) [57].
Основной блок (рис. 3.26) включает: узловой блок GX 055, блок приемника ESM-500 и блок определения пеленга РР 055 S [57].
Приемник ЕСМ-500 имеет встроенный микропроцессор, обеспечивающий запоминание 99 каналов. В каждом канале памяти запи-
Рис. 3.24. Радиопеленгатор РА-555 (автомобильный вариант):
а) внешний вид автомашины с антенной АР-555;
б) внутренний вид салона автомашины

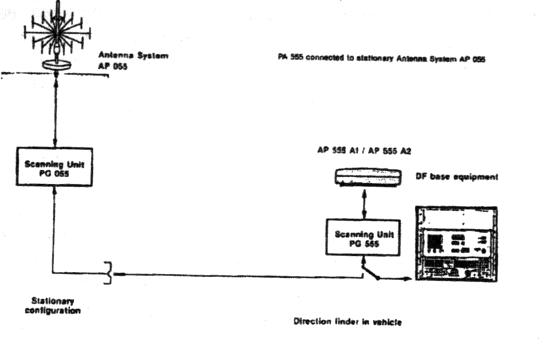

Рис. 3.25. Схема основного оборудования радиопеленгатора РА-555
Рис. 3.26. Внешний вид основного блока пеленгатора РА-555
сывается несущая частота сигнала, вид модуляции, значение промежуточной частоты, уровень порога срабатывания схемы подавления шумов, а также характеристики антенны [57]. Цифровой синтезатор дискретной сетки частот гетеродина обеспечивает перестройку частоты с шагом 1 или 10 Гц в диапазоне от 20 до 1000 МГц. При этом чувствительность приемника не хуже 1 мкВ [57].
Вся информация об измеренных параметрах сигналов отображается на цифровом дисплее и записывается в память. Азимут пеленга отображается на цифровом табло в градусах (О... 360) относительно направления на север, а местоположение РЭС - на формализованной карте местности, представленной на экране монитора.
Фирмой "Роде и Шварц" выпускаются доплеровские пеленгаторы различного назначения. Например, пеленгатор РА 001 предназначен для пеленгации самолетных РЭС, работающих в диапазонах частот 156...162 МГц. При этом среднее значение ошибки определения азимута не превышает 1 град [38]. Пеленгатор типа РА 025 может работать в одном из трех диапазонов: 20... 180 МГц; 180... 1000 МГц; 20... 1000 МГЦ. Среднеквадратическая ошибка определения пеленга не превышает 2 град, а чувствительность составляет 8...25 мкВ/м [38].
Для измерения параметров сигналов и определения местоположения радиоэлектронных средств используются мобильный и стационарный комплексы "АРК-МК" и "АРК-СК". Их характеристики приведены в Приложении 16.
Комплексы позволяют осуществлять поиск источников радиоизлучений, проводить оценку и протоколирование загрузки диапазона, технический анализ параметров сигналов радиоэлектронных средств, регистрацию демодулированных сигналов, выполнять разнообразные функции радиомониторинга. Комплексы работают в комплекте с IBM-совместимой ПЭВМ.
При панорамном анализе аппаратура позволяет обнаруживать и измерять параметры излучений в диапазоне рабочих частот от 25 до 2000 МГц. отображать на экране монитора спектральный состав радиосигналов и записывать на жесткий диск данные о выявленных излучениях одновременно со служебной информацией. Скорость просмотра частотного диапазона составляет 4 МГц/с. Ошибка измерения несущей частоты сигнала - 1 кГц. Ширина анализируемого диапазона изменяется от 0.5 до 20 МГц, а ширина спектра анализируемого радиосигнала (при техническом анализе) составляет 50 или 12,5 кГц.
При пеленговании используются два широкополосных параллельных канала с когерентно связанными гетеродинами. Специальная обработка входных сигналов позволяет повысить точность пеленгования в условиях города, обеспечить возможность получения амплитудно-пеленговой панорамы и реализовать радиоголографический многоканальный метод пеленгования. Ошибка пеленгования радиоэлектронных средств составляет 1...2 град. Для стационарного варианта и 3...4 град. - для мобильного.
Для обеспечения технического анализа возможно сохранение на жестком диске амплитудных, фазовых и частотно-временных параметров принимаемого сигнала и определение спектральных характеристик в масштабе времени, близком к реальному.
При радиоконтроле каналов с речевыми передачами аппаратура обеспечивает поиск и сканирующий прием с заданным шагом с записью уплотненного сигнала одновременно со служебными параметрами на жесткий диск и возможностью последующего воспроизведения.
Состав комплекса:
• антенная система (коммутируемая антенная решетка, опорная антенна, коммутатор);
• доработанное радиоприемное устройство AR-3000A (Япония)- 2 шт.;
• специальная (для промышленного использования) ПЭВМ PC-IBM типа 80486DX;
• аппаратура панорамного анализа;
• аппаратура многоканального пеленгования;
• аппаратура технического анализа сигналов цифровых систем связи;
• аппаратура автоматизированного радиоконтроля речевых каналов связи;
• общесистемное оборудование.
В том случае, если не требуется высокой точности определения направления на РЭС для пеленгования, используются переносные приемники с комплектами направленных антенн. Наиболее характерным для данного класса является приемник фирмы "Роде и Шварц" Miniport ЕВ 100 (рис. 3.27) с модульной антенной НЕ 100 (рис. 3.28).
Основные характеристики приемника приведены в Приложении 11.
С помощью трех модулей переносная пеленгационная антенна
Рис. 3.27. Портативный сканерный приемник "Miniport EB-100"
Рис. 3.28. Комплект антенн HE-100 портативного сканерного приемника "Miniport ЕВ-100"
НЕ-100 перекрывает диапазон частот от 20 до 1000 МГц (поддиапазоны 20...200 МГц; 200... 500 МГц; 500...1000 МГц). Модули устанавливаются на рукоятке с органами управления и индикатором, являющейся одновременно держателем антенны. Антенные модули являются нагруженными рамочными антеннами и обладают кардиоидной характеристикой направленности в горизонтальной и вертикальной плоскостях, что обеспечивает четкую пеленгацию по максимуму сигнала. Типовая характеристика ослабления сигналов прямого и обратного направления составляет 15 дБ [56].
Переносные пеленгаторы используются для определения направления на источник излучения, в основном в местах, где затруднено применение автомобильных пеленгаторов, например в зданиях.
