Алгоритм монтажу ноутбуків (приклад ноутбук Samsung r525):

1. Після зняття акумулятора, при розбиранні цього ноутбука необхідно зняти CD-Rom. Для цього необхідно відкрутити всього один гвинт, як показано на фотографії, і зняти пристрій, зсунувши в бік, див. рис. 5.

Рисунок 5 – Зображення алгоритму

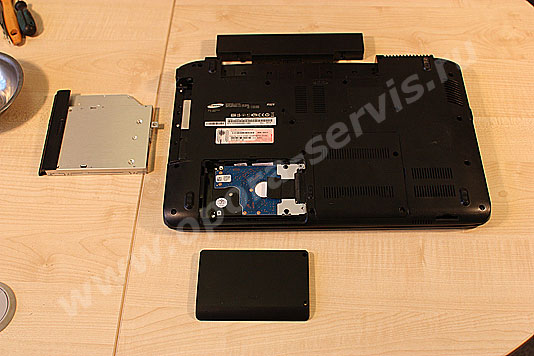

2. Тепер знімаємо дві кришки: жорсткого диска і оперативної пам'яті. Для цього необхідно відкрутити по два гвинти з кожного боку, зрушити у бік кришку жорсткого диска в першому випадку, або підчепити викруткою і зняти кришку «оперативки» у другому, див. рис. 6.

Рисунок 6 –Зображення алгоритму

3. Тепер відкручуємо по периметру всі гвинти, не забуваючи і ті два гвинтика, які знаходилися по CD-ромом. Акуратно знімаємо піддон, див. рис. 7.

Рисунок 7 – Зображення алгоритму

4. Після розбирання нижній частині, перевертаємо ноутбук і демонтуємо клавіатуру. Для цього зрушуємо вгору три засувки над клавіатурою. Вони розташовані праворуч, ліворуч і по центру уздовж верхньої сторони клавіатури. Після цього дуже акуратно, щоб не пошкодити шлейф, піднімаємо верхню частину клавіатури і повертаємо її на себе, див. рис. 8.

Рисунок 8 – «Зображення алгоритму»

5. Тепер можна від'єднати шлейф клавіатури, див. рис. 9.

Рисунок 9 – Зображення алгоритму

6. Далі також акуратно від'єднуємо тачпад (сенсорну панель) , див. рис. 10.

Рисунок 10 – Зображення алгоритму

7. Від'єднати роз'єм динаміків, див. рис. 11.

Рисунок 11 – Зображення алгоритму

8. Знімаємо верхню кришку піддону, див. рис. 12.

Рисунок 12 – Зображення алгоритму

9. Обережно відключити шлейфу CD-рому від материнської плати, див. рис. 13.

Рисунок 13 – Зображення алгоритму

10. Далі показаний процес від'єднання плати кнопок і USB-портів, див. рис. 14.

Рисунок 14 – Зображення алгоритму

11. Залишилося від'єднати шлейф матриці (монітора) від материнської плати, див. рис. 15.

Рисунок 15 – Зображення алгоритму

12. Все. Тепер ми готові діставати материнську плату. Піднімаємо її за нижній край, плавно зміщуючи вгору і вправо, див. рис. 16.

Рисунок 16 – Зображення алгоритму

13. Перед нами стоїть завдання зняти оперативну пам'ять. Відстібати скоби по краях і акуратно витягаємо одну або дві планки оперативки. Їх кількість залежить від комплектації ноутбука, див. рис. 17.

Рисунок 17 – Зображення алгоритму

14. Готуємо зняття системи охолодження. Першим ділом відключаємо харчування кулера, взявшись, ні за дроти, а за сам роз'єм, див. рис. 18.

Рисунок 18 – Зображення алгоритму

15. Далі викручуємо чотири гвинти кріплення системи охолодження процесора, див. рис. 19.

Рисунок 19 – Зображення алгоритму

16. Поки нічого не знімаємо, а акуратно відкручуємо два гвинтика кріплення системи охолодження північного мосту, див. рис. 20.

Рисунок 20 – Зображення алгоритму

17. Тепер відкручуємо схожі два гвинти системи охолодження відеокарти, див. рис. 21.

Рисунок 21 – Зображення алгоритму

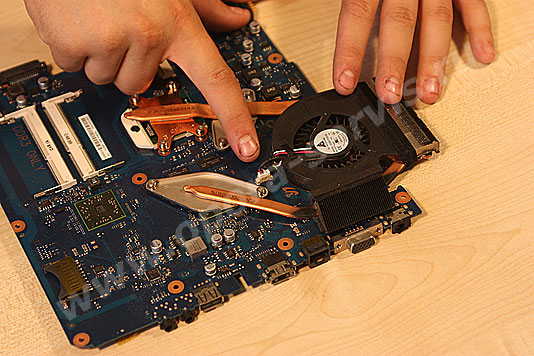

18. Тепер можна ніжно зняти систему охолодження. Термопаста зазвичай прикипає до елементів ноутбука і при різкому знятті може викликати пошкодження електронних компонентів. Тому систему охолодження при знятті можна тягти вгору. Знімати треба плавним погойдуванням з боку в бік до відчуття, що система повністю вільна і може бути піднята, див. рис. 22.

Рисунок 22 – Зображення алгоритму

19. Тепер, коли ви все правильно зробили, залишилося демонтувати сам процесор. Його потрібно повернути на 90 градусів проти годинникової стрілки і зняти процесор [3].

Алгоритм демонтажу ноутбуків відбувається в зворотному порядку.

Діагностика та обслуговування

Ноутбук не вмикається

Ці слова повинні означати одне: ноутбук не реагує на натиснення кнопки “включення”, тобто не починає крутитися кулер, не спалахують жодні лампочки. У вимкненому стані індикація заряду батареї може як горіти, так і бути пасивною. Цей факт при описі не справності варто згадувати.

Причин такої поведінкиможе бути багато:

1. Згорів блок живлення, а батарея сіла, не робоча або відсутня. Якщо при натисненні користувачем кнопки живлення кілька разів спалахує лампочка заряду батареї, але ноутбук не запускається, цевказує на те що: батарея сіла і  живлення відсутнє;

2. Немає контакту в роз’ємі живлення в ноутбуці або в блоці живлення;

3. Бита або відсутня прошивка BIOS;

4. Проблема у внутрішньому блоці живлення на материнськійплаті. Тут варіацій може бути багато: коротке замикання (далі КЗ) в ланцюгах живлення або батареї, згоріла мікросхема живлення;

5. КЗ в південному або північному мостах, наприклад, через пробій по usb.

Немає ініціалізації

Під цим терміном розуміють таку ситуацію: при натисненні кнопки живлення кулер починає крутитися і не зупиняється, тобто крутиться постійно на високих обертах, спалахують індикатори включення і кнопки CaspLock, NumLock і тому подібне, але не гаснуть, подальше завантаження не відбувається, монітор не спалахує. Можливі варіації з індикаторами, але не змінними залишаються: реакція кулера, відсутність зображення, відсутність мигання індикатора hdd. Цей дефект не вартоплутати з відсутністю зображення на матриці.

Можливі причини:

• відсутнійпроцесорабопам’ять;

• бита прошивка BIOS;

• неробочийпівнічнийміст ноутбука.

Перезавантаження або виключення на етапі ініціалізації bios.

Не плутати з перезавантаженнями при завантаженні ОС.

Тут однозначно описати поведінку ноутбука складно, але ймовірні причини ситуації такі:

1. Перегрівання південного моста, як правило, через КЗ в ньому (перезавантаження). Найчастіше відбувається через пробій по usb;

2. Перегрівання процесора, через забитий пилом кулер або нещільне прилягання радіатора (така поведінка зустрічається рідко, як правило, супроводжується високими обертами вентилятора і завжди різними моментами виключення);

3. Відсутність живлення з блоку живлення (не працює або немає контакту в роз’ємі живлення), ноутбук намагається запуститися від батареї, але оскільки вона сіла, він відразу вимикається;

4. Проблеми з BIOS.

Немає завантаження з hdd або не бачить hdd

Не плутати з “немає завантаження ОС” Підкреслимо, що при цьому дефекті, на відміну від попередніх, практично завжди вдається зайти в BIOS. Поведінка, щовкладається в цю несправність, теж різноманітна: все може зависнути на заставці BIOS; може постійно крутити спроби завантаження з мережевої плати; видати просто темний екран з курсором або сказати, що “диск не системний”.

У цьому випадку причиною є:

• жорсткий диск;

• південний міст ноутбука.

Перший варіант зустрічається значно частіше, і причин поведінки жорсткого диска таким чином може бути багато: починаючи від проблем із роз’ємом підключення, залипання головок, битих блоків, через те, що диск не від форматований або не розбитий на логічні томи. Природно, методи рішення теж різні.

Немає завантаження ОС, перезапуск ноутбука при завантаженні ОС

Перезапуск найчастіше через віруси, іноді просто через збій ОС. Частенько простіше переставити, ніж намагатися виправити. Або ставимо з нуля, або заливаємо, або шукаємо причини, чому пропала ОС або не завантажується.

Немає зображення на матриці.

Опис цієї несправності наведений нижче.

Немає живлення від мережі.

Ця несправність може бути частковим випадком дефекту “не включається”. Зрозуміло, що в цьому випадку і батарея не заряджається, але ноутбук може й працює, проте від батареї, в цьому випадку, зрозуміло, що в ОС Microsoft буде повідомлятися, що батарея розряджається.

Причини:

1. Проблеми в роз’ємі живлення або з блоком живлення ноутбука;

2. Проблеми із внутрішнім блоком живлення.

Ноутбук не заряджає батарею.

Означає, що живлення від мережі йде. Windows відображає живлення від мережі, але немає значка зарядки (наприклад такого ). Цей дефект зовсім не означає, що обов’язково у нас неробоча батарея, але таке також можливо.

Причини:

1. Неробоча батарея;

2. Проблеми з внутрішнім блоком живлення;

3. Нестача потужності зовнішнього блоку живлення.

Не працює від батареї або не працює батарея

Тут потрібно чітко розуміти, що “не працює від батареї” означає, що за відсутності зовнішнього живлення ноутбук не включається, це не може означати, що ноутбук працює 5 хвилин, потім вимикається.

1. Найчастіше не робоча батарея (в цьому випадку найчастіше батарея і не заряджається);

2. Проблема у внутрішньому блоці живлення.

Це далеко не повний список можливих несправностей – це список ситуацій, з якими найчастіше виникають труднощі у визначенні [1].
