Дополнение. Регистровые файлы
Из статических регистров составляются блоки регистровой памяти – регистровые файлы. В микросхеме типа ИР26 (серий КР1533, К555 и др.) можно хранить 4 четырехразрядных слова с возможностью независимой и одновременной записи одного слова и чтения другого. Информационные входы регистров соединены параллельно (рис. 3.42). Входы адресов записи WA и WB (от англ. Write) дают четыре комбинации, каждая из которых разрешает «защелкнуть» данные, присутствующие в настоящее время на выводах D1-4.

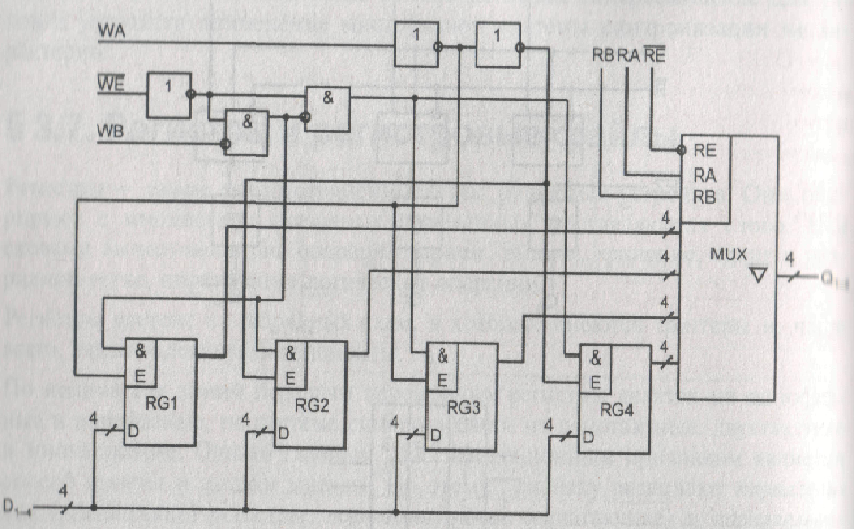

Рис. Схема регистрового файла на примере микросхемы типа ИР26
Содержимое файла (регистра) вызывается на выходы блока Q1-4 с помощью дешифратора считывания (адресных входов мультиплексора MUX) адресами RA и RB (от англ. Read). Таких адресов четыре.
Если на входе разрешения записи WE (Write Enable) действует активный низкий уровень, то данные поступают в соответствующий регистр, при высоком уровне WE входы для данных и адресов запрещены.
Выходные данные выдаются в прямом коде.
Размерность регистровой памяти можно наращивать, составляя из нескольких ИС блок памяти. При наращивании числа хранимых слов выходы отдельных ИС с тремя состояниями соединяются в одной точке. Допускается соединять непосредственно до 128 выходов, что дает 512 хранимых слов. Ограничение на число соединяемых в одной точке выходов вызвано токовым режимом выхода, оно может быть преодолено при подключении к выходной точке специальных внешних резисторов. При наращивании разрядности слова соединяют параллельно входы разрешения и адресации нескольких ИС, выходы которых в совокупности дают единое информационное слово.
У
2.15.
DI
0
1
2
3
AW0
AW1
WE
AR0
AR1
OE
DO
0
1
2
3
RG
44
Карт. 2. 16. Таблица функционирования K555ИР26 (КР1533)
-
Режим
WE
AW
OE
AR
DI
DO
Прим.
Запись
0
Адр
x
x
Инф
AW AR
Хранение
1
x
1
x
x
Z
Чтение
x
x
0
Адр
x
Инф
AW AR
Зп/чт
0
Адр
0
Адр
Вх инф
Вых инф
AW AR
Согласно Тарабрину (c. ~26) и Угрюмову (с. 146, рис 3.38) AW и AR – любые (Проверить самостоятельно в эксперименте).
