**!!№ Стр Задания для портфолио (файл необходимо распечатать)
1. Приведите в портфолио к155ру2 как пример микросхемы памяти (микросхемы зу)
1.1. УГО (функциональное обозначение) микросхемы
1.2. Расшифровка всех обозначений
1.3. Изображение микросхемы в виде таблицы
1.4. Форматы адреса и данных
Обозначения
RAM – Random Access Memory, ЗУПВ, ОЗУ (энергозависимая память),
16×4 – организация ОЗУ (16 четырехразрядных слов)
A – Adress, адрес,
DI – Data Input, входные данные,
DO – Data Output, выходные данные; выходы с открытым коллектором (ОК),
CS (Chip Select) или СЕ (Chip Enable) разрешает или запрещает работу микросхемы;
#W/R (#Write/Read) задает выполняемую операцию: при единичном значении – чтение, при нулевом – запись.
Формат адреса (ячейки, слова) памяти для микросхемы К155РУ2
a3 |
a2 |
a1 |
a0 |
~ |
~ |
~ |
~ |
Формат данных (формат слова) памяти для микросхемы к155ру2 Разряды слова
d3 |
d2 |
d1 |
d0 |
~ |
~ |
~ |
~ |
(ai– разряды адреса, di– разряды слова)
Изображение микросхемы памяти в виде таблицы
Адрес ячейки (слова) |
Содержимое ячейки (слова)
|
|||||||
hex |
bin |
|||||||
a3 |
a2 |
a1 |
a0 |
d3 |
d2 |
d1 |
d0 |
|
0 |
0 |
0 |
0 |
0 |
~ |
~ |
~ |
~ |
1 |
0 |
0 |
0 |
1 |
~ |
~ |
~ |
~ |
2 |
0 |
0 |
1 |
0 |
~ |
~ |
~ |
~ |
… |
… |
… |
… |
… |
… |
… |
… |
… |
E |
1 |
1 |
1 |
0 |
~ |
~ |
~ |
~ |
F |
1 |
1 |
1 |
1 |
~ |
~ |
~ |
~ |
Зависимость между числом адресных входов микросхемы и числом ячеек
Кол-во адресных входов микросхемы, или разрядность адреса микросхемы памяти, a = 4,
кол-во ячеек памяти N равно
N = 2a = 24 = 16
a = log2N = log216 = log224 = 4
2. Нарисуйте УГО микросхемы памяти с заданным вариантом организации при общей емкости 64 бит (64 = 64×1 = 32×2 = 16×4 = 8×8 = 4×16 = 2×32 = 1×64). Изобразите заданную микросхему памяти в виде таблицы. Выполните задания пунктов 1.1-1.4.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Организация микросхемы памяти |
64×1 |
32×2 |
16×4 |
8×8 |
4×16 |
2×32 |
1×64 |
3. а) Увеличьте количество слов в микросхеме п.2 в 4 раза. Выполните задания пунктов 1.1-1.4.
3. б) Увеличьте разрядность слова микросхемы п.2 в 4 раза. Выполните задания пунктов 1.1-1.4.

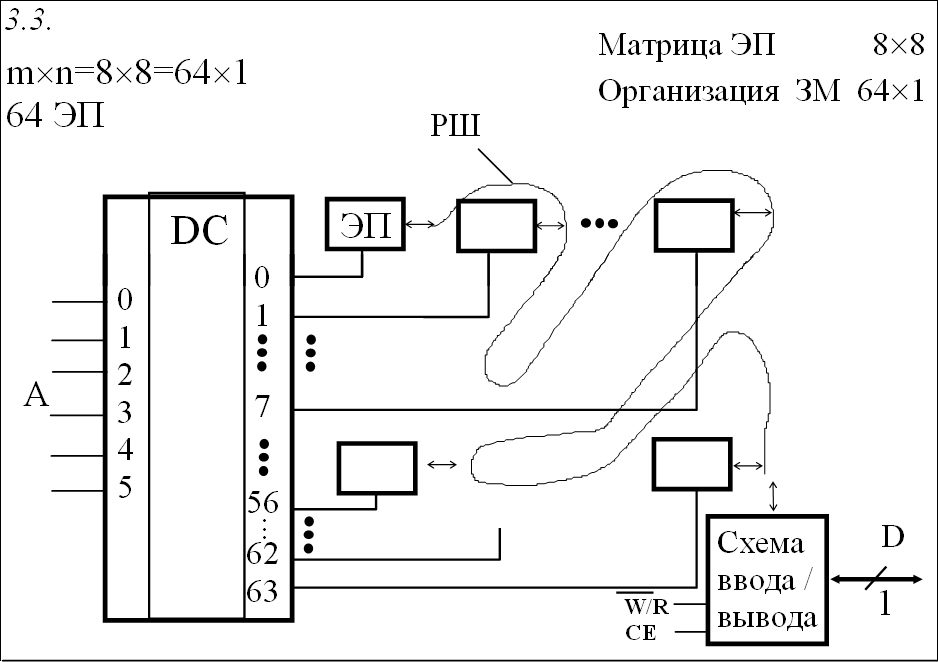

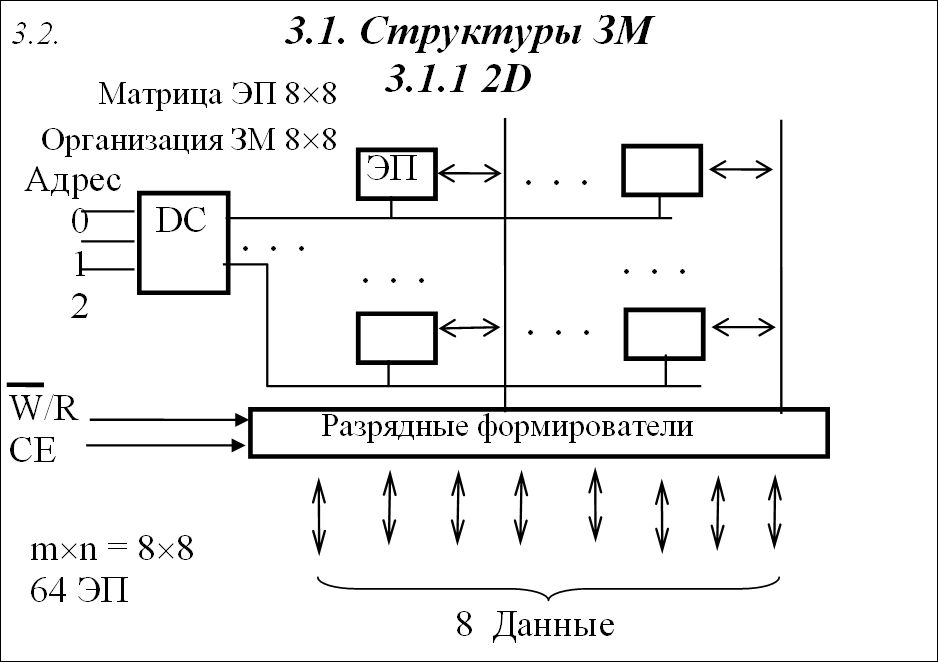

4. Нарисуйте УГО микросхем памяти, соответствующих карточкам 3.2 и 3.3 (структуры 2D), 3.4 (структура 3D). Карточки приведены ниже.
5. а) Постройте триггерное кольцо из двух стандартных элементов ТТЛ (варианты 1, 2, 3: 2И-НЕ, 3И-НЕ, 4И-НЕ):
5.1. Нарисуйте схему, используя УГО заданных элементов.
5.2. Нарисуйте схему, используя принципиальную схему заданного элемента ТТЛ (то есть, с точностью до радиоэлементов).
5.3. Подсчитайте количество радиоэлементов в таком триггере.
5.4. Нарисуйте принципиальную схему экономичного элемента памяти на биполярных транзисторах. Подсчитайте количество радиоэлементов в нем.
б) Нарисуйте принципиальную схему элемента динамической памяти.
