Загальні принципи узгодження навантаження з лінією передачі

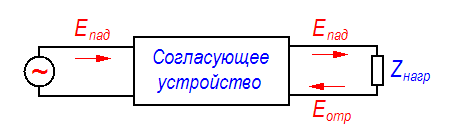

Незалежно від характеру і типу узгоджую чого пристрою, а також смуги частот, в межах якої зберігається узгодження, схема узгодження має вигляд:
Призначення узгоджуючого пристрою— усунути відбиту від навантаження хвилю. Цю задачу вирішують двома різними методами.
— шляхом поглинання відбитої хвилі в узгоджуючому пристрої. При цьому падаюча хвиля проходить через узгоджуючий пристрій, без втрат або з дуже малими втратами;
— шляхом створення в лінії передачі за допомогою узгоджуючого пристрою, ще однієї відбитої хвилі, амплітуда якої дорівнює амплітуді хвилі, відбитої від навантаження- фази обох відбитих хвиль відрізняються на 180°. В результаті відбиті хвилі компенсують один одного.
Вузькосмугове узгодження
Методика вузькосмугового узгодження полягає в наступному. Провідність навантаження
де
за
допомогою відрізання лінії завдовжки
трансформується в провідність
активна
частина якої дорівнює хвилевій
провідності лінії, тобто
.

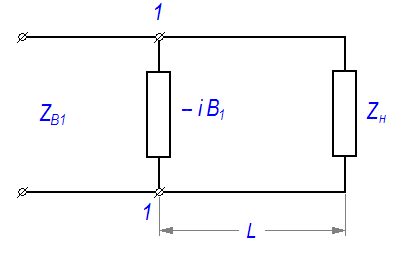

Реактивну частину провідності Y1 компенсують шляхом паралельного включення в лінію рівної по величині і протилежної по знаку реактивної провідності ( -iB1):
В результаті вхідна провідність навантаження на зажимах 11 стає чисто активною і рівною хвилевою провідністю лінії, тобто лінія навантажується на опір, рівний її хвилевому опору, що відповідає ідеальному узгодженню.

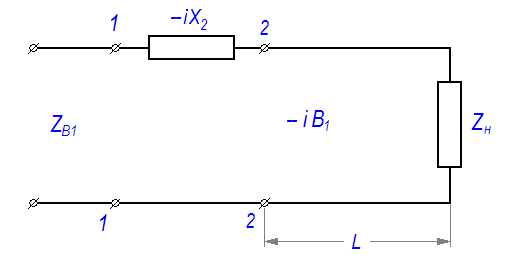

Замінивши скрізь терміни «провідність» на «опір», можна приступити до слідуючої схеми узгодження:
Схема розрахунку.
Нормований еквівалентний опір хвилеводу на відстані z від навантаження рівний:
.
У цій формулі позначимо
і, виділивши дійсну і
уявну компоненти, отримаємо:
.
Знайдемо перетин, де
,
звідки , або
.
У цьому перетині хвилеводу
.
Якщо застосування компенсуючого
реактивного опору з якої-небудь причини
небажано, то можна використовувати для
трансформації так званий чвертьхвильовий
трансформатор, що є відрізком лінії
завдовжки
хвилевий
опір
якого відрізняється від хвилевого
опору
основній лінії. При
що
відповідає
вхідний
опір чвертьхвильового трансформатора
рівний
,
де опори Z'вх і Z'н нормовані відносно Zв2 . Переходячи від нормованих величин до звичайних, одержуємо:
або
.

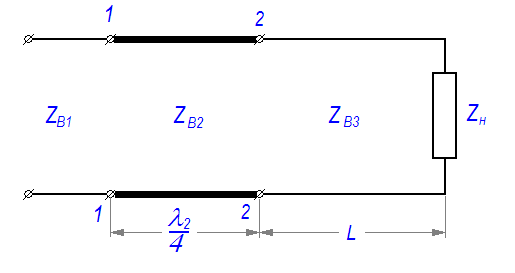

Узгодження за допомогою 4-хвильового трансформатора виглядає так:
Як видно з малюнка, між опором навантаження і чвертьхвильовим трансформатором включений відрізок лінії з хвилевим опором . Довжина цього відрізання підбирається так, щоб його вхідний опір був чисто активним, тобто на вході відрізання повинен мати місце або вузол електричного поля, або пучність. Тільки у цих перетинах вхідний опір лінії чисто активне і дорівнює:
і Rmax=ZвзКсв
де Кбв (або Ксв ) вимірюється в лінії з хвилевим опором Zвз .
Щоб узгодження було ідеальним, потрібно
якщо на виході чвертьхвильового трансформатора має місце вузол електричного поля, і
якщо на вході розташована пучність.
Зазвичай Zв1=Zв3 .
