3.2.4. Расчет профиля

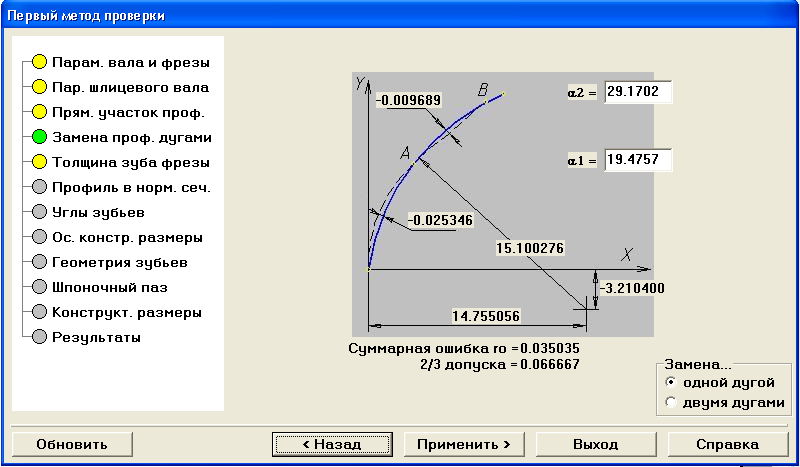

В окне Первый метод проверки выведены основные параметры профиля.
Нажмите кнопку Применить. Система выполнит проверку по второму методу и представит результаты.

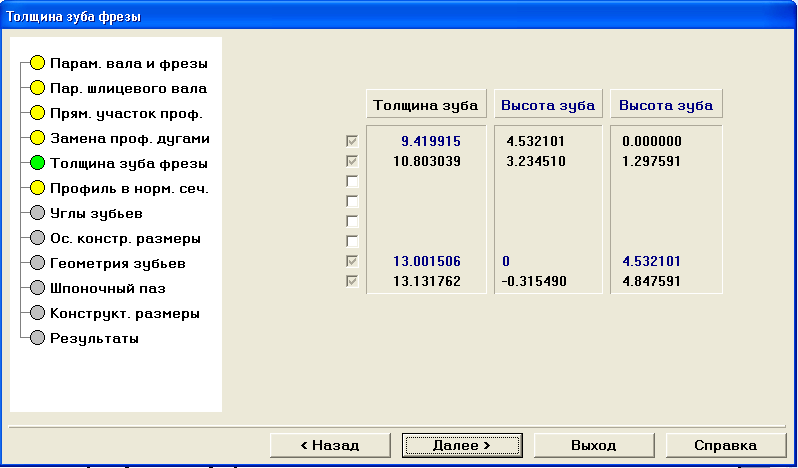

В окне Толщина зуба фрезы щелкните по свободному квадрату, и система запросит параметр высоты.
В окне Высота дополнительного размера профиля укажите величину высоты hx от начальной линии - 2 мм.
Нажмите кнопку Применить.
После получения результата толщины зуба нажмите кнопку Далее.
В окне Профиль зубьев в нормальном сечении нажмите кнопку Применить.

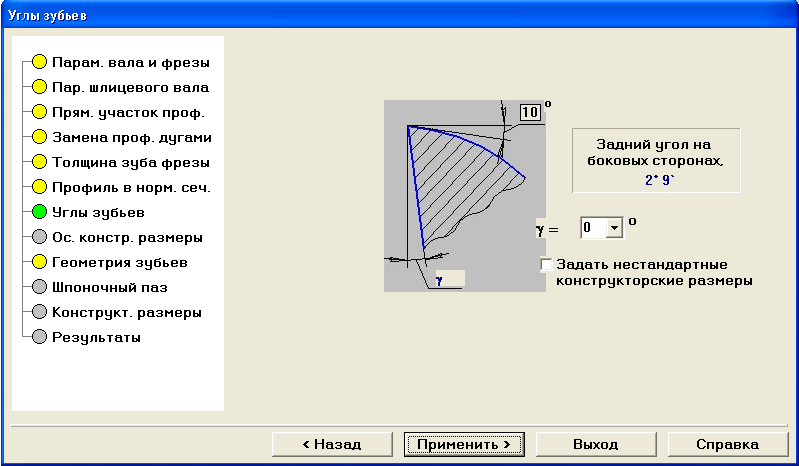

В окне Углы зубьев нажмите кнопку Применить.
3.2.5. Расчет конструкции

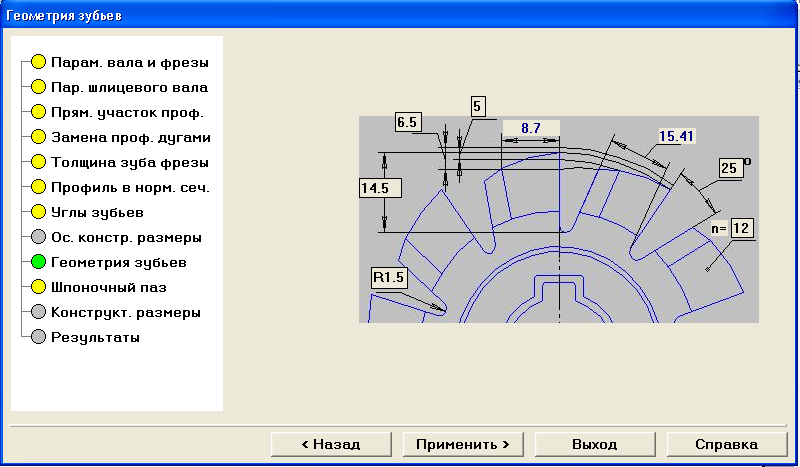

В окне Геометрия зубьев задайте следующие параметры:
Величина затылования - 5 мм.
Величина дополнительного затылования - 6.5 мм.
Глубина канавки - 14.5 мм.
Нажмите кнопку Применить.

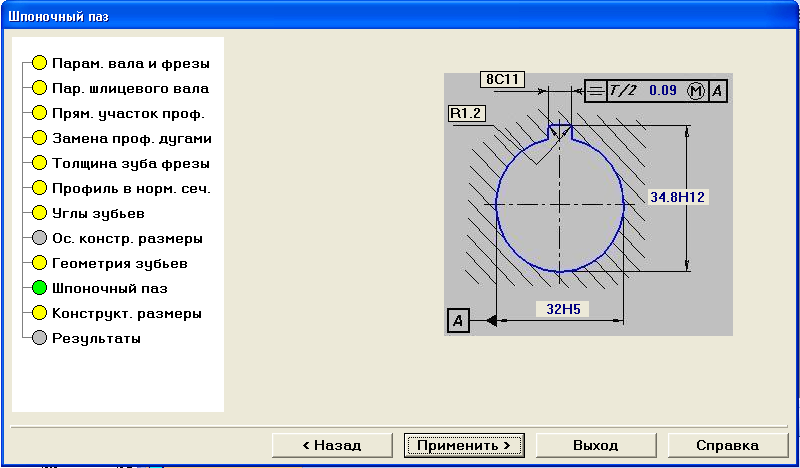

В окне Шпоночный паз нажмите кнопку Применить.
В окне Конструктивные размеры измените длину посадочного пояска с 23 мм на 25 мм.
Нажмите кнопку Применить.
На запрос номера фрезы задайте номер 00002.
Нажмите кнопку Готово.
3.2.6. Получение документации
Из главного меню выберите Документация/Создать документацию.
На запрос системы выберите каталог C:\Test и выберите файл результатов file_002.rzl .
Нажмите кнопку Открыть. Подождите , после создания документации система выдаст сообщение Документация создана.

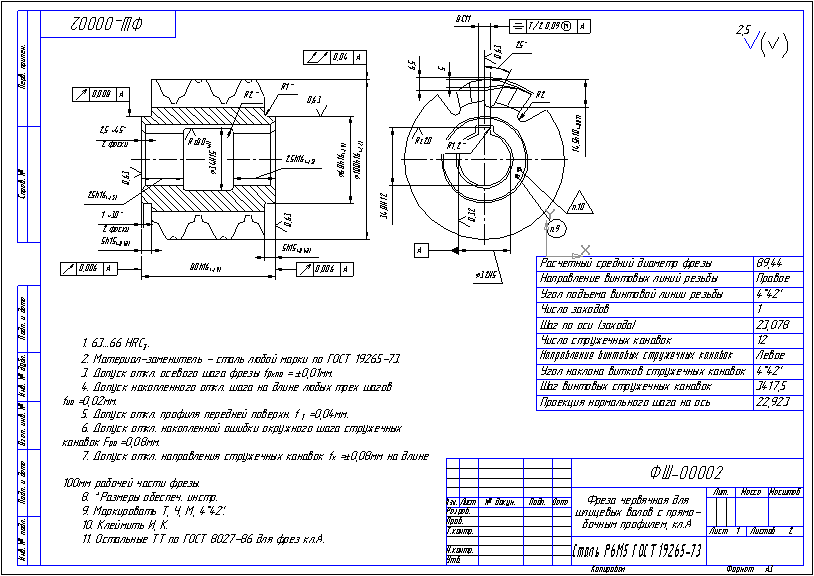

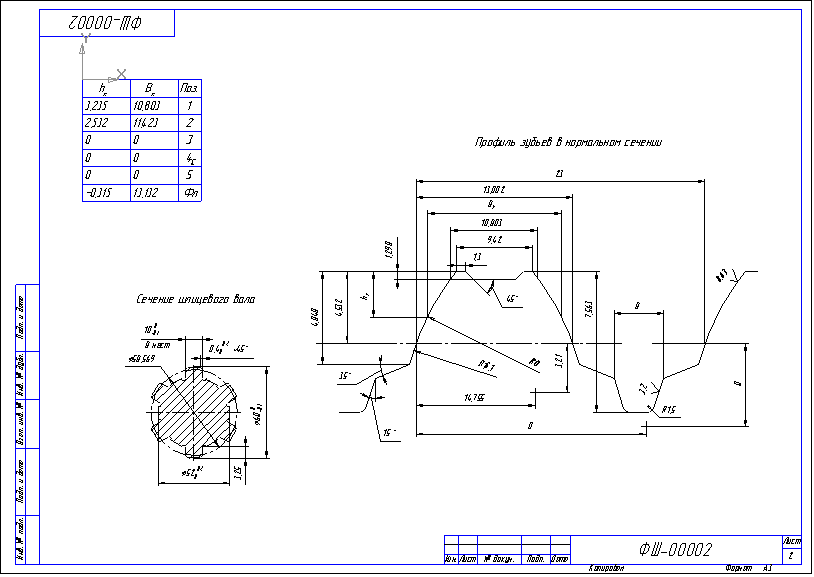

После создания документации в каталоге C:\Test будет находиться текстовый файл shb2.txt (открывается любым текстовым редактором) и графические файлы: fsh.cdw и fsh1.cdw; ознакомьтесь с созданной документацией.
Например, из главного меню САПРа ФРЕЗ выберите Документация/Текстовый редактор и откройте файл shb2.txt.
Из главного меню САПРа ФРЕЗ выберите Проект/Выход и просмотрите созданные чертежи в среде КОМПАС-ГРАФИК (файлы fsh.cdw и fsh1.cdw).
3.3. Пример проектирования червячной фрезы для звездочек.
3.3.1. Начало проектирования
Создайте на диске каталог C:\Test для выполнения упражнений.
Запустите библиотеку САПР-ФРЕЗ.
Из главного меню выберите Проект/Червячные фрезы для…/Звездочек
На запрос системы выберите каталог C:\Test и введите имя файла результатов. (Для данного примера - file_003 ).
Нажмите кнопку Открыть.
3.3.2. Задание начальных данных

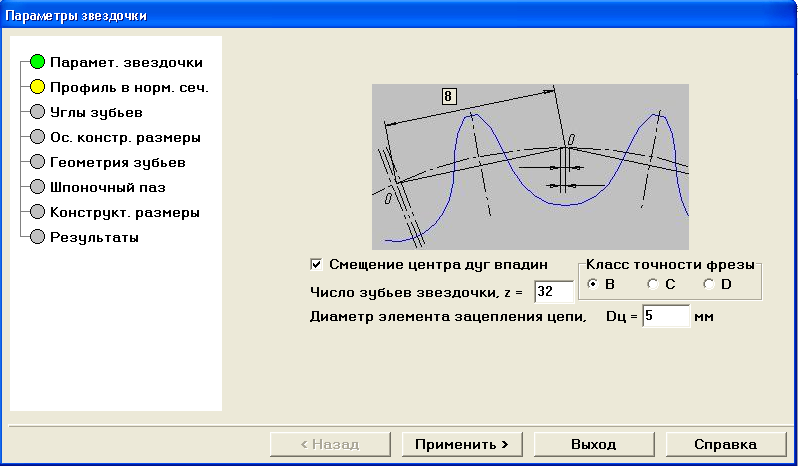

В окне Параметры звездочки задайте следующие параметры:
Шаг звездочки - 8 мм.
Смещение центра дуг впадин.
Класс точности фрезы - В.
Число зубьев звездочки, z - 32 .
Диаметр элемента зацепления цепи, Dц - 5 мм.
Нажмите кнопку Применить.
3.3.3. Расчет профиля

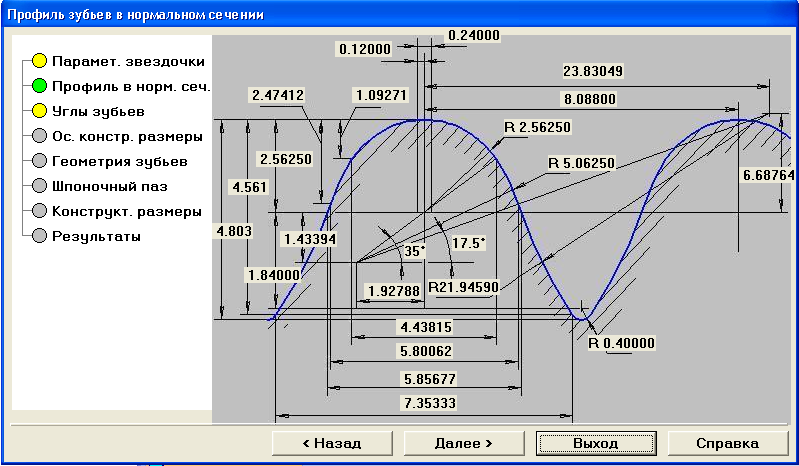

В окне Профиль зубьев в нормальном сечении" выведены параметры профиля.
Нажмите кнопку Далее.

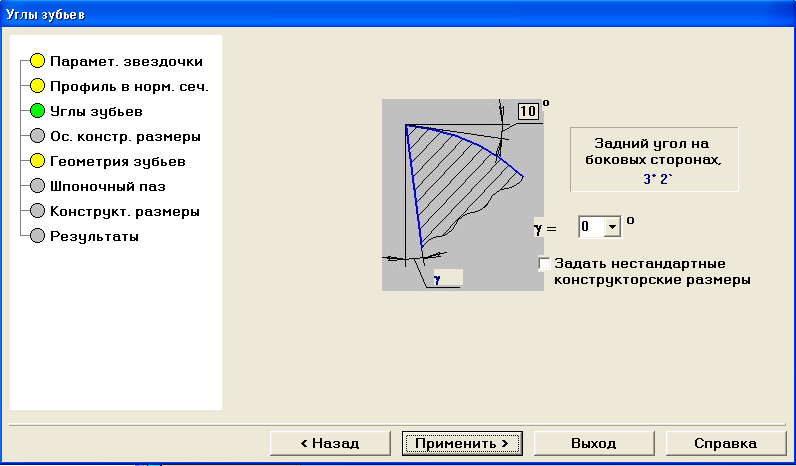

В окне Углы зубьев" нажмите кнопку Применить.
3.3.4. Расчет конструкции

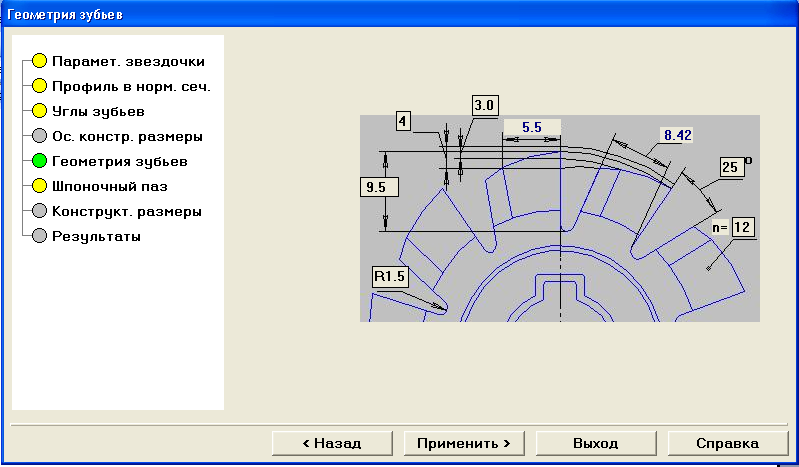

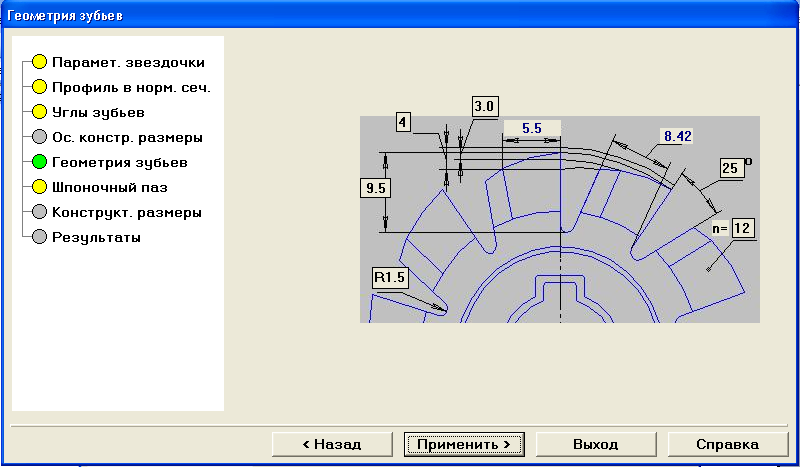

В окне Геометрия зубьев задайте следующие параметры:
Величина затылования - 3 мм.
Величина дополнительного затылования - 4 мм.
Глубина канавки - 9.5 мм.

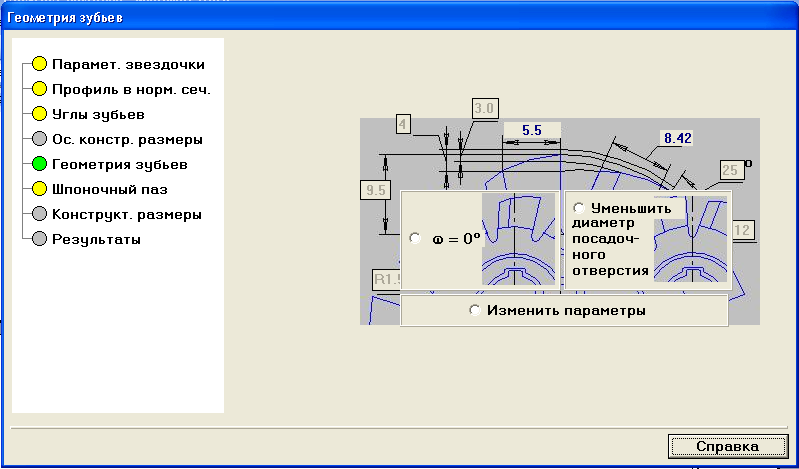

Нажмите кнопку Применить. Система выполнила проверочный расчет и в случаи недостаточной величины опасного сечения предложила 3 варианта: угол канавок принять 0°, уменьшить диаметр посадочного отверстия или изменить параметры.
Выберите уменьшить диаметр посадочного отверстия.
Нажмите кнопку Применить.

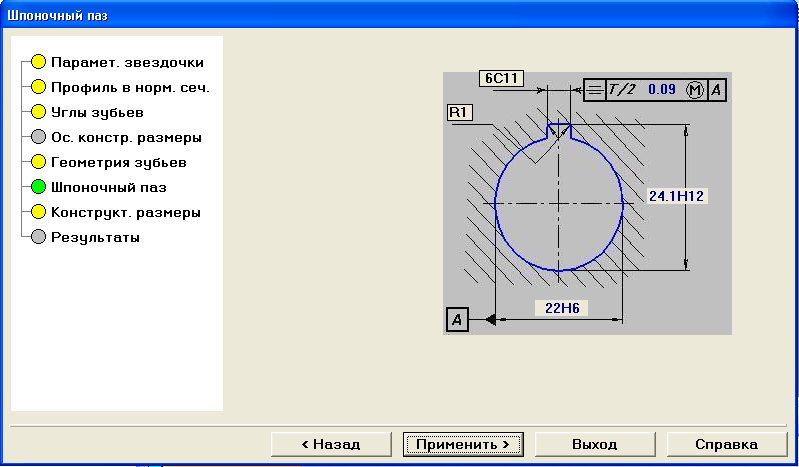

В окне Шпоночный паз" нажмите кнопку Применить.

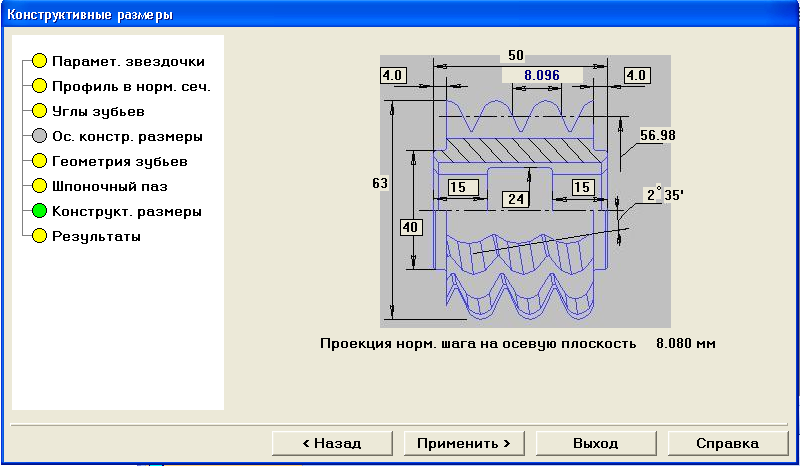

В окне Конструктивные размеры измените длину посадочного пояска с 14 мм на 15 мм.
Нажмите кнопку Применить.
На запрос номера фрезы задайте номер 00003.
Нажмите кнопку Готово.
