3.1.3. Расчет профиля

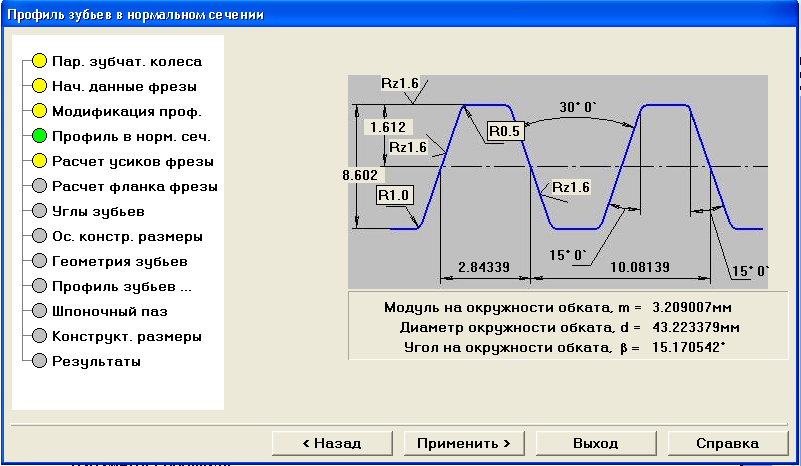

В окне Профиль зубьев в нормальном сечении выведены основные параметры профиля.
Нажмите кнопку Применить.

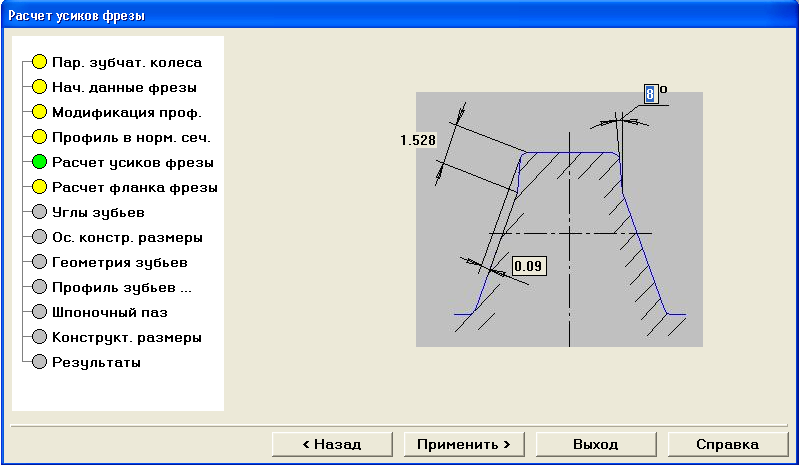

В окне Расчет усиков фрезы измените значение угла усика с 5° на 8°. В результате величина площадки усика будет менее 0.5 мм и система выберет второй тип усиков.
Нажмите кнопку Применить.

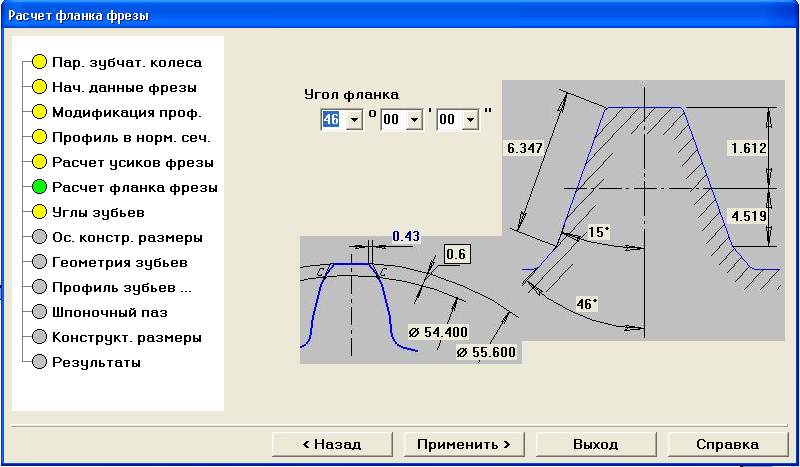

В окне Расчет фланка фрезы измените угол фланка с 30° на 46°.
Нажмите кнопку Применить.

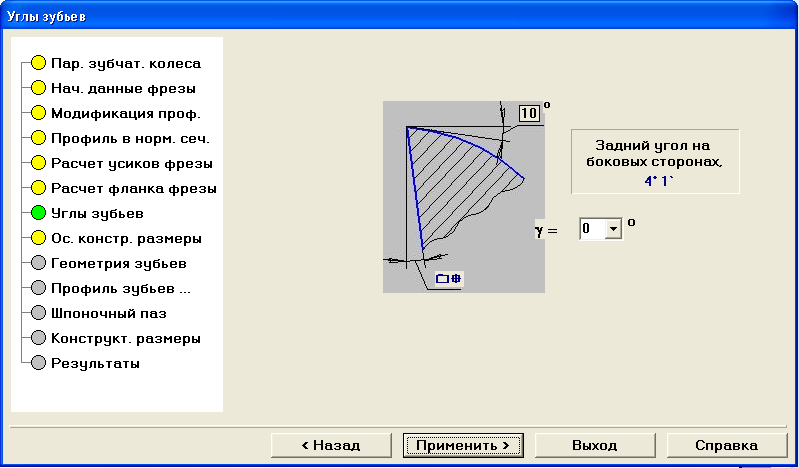

В окне Углы зубьев нажмите кнопку Применить.
3.1.4. Расчет конструкции
В окне Основные конструкторские размеры задайте следующие параметры:
Внешний диаметр фрезы - 63 мм.
Диаметр посадочного отверстия - 22 мм.
Нажмите кнопку Применить.

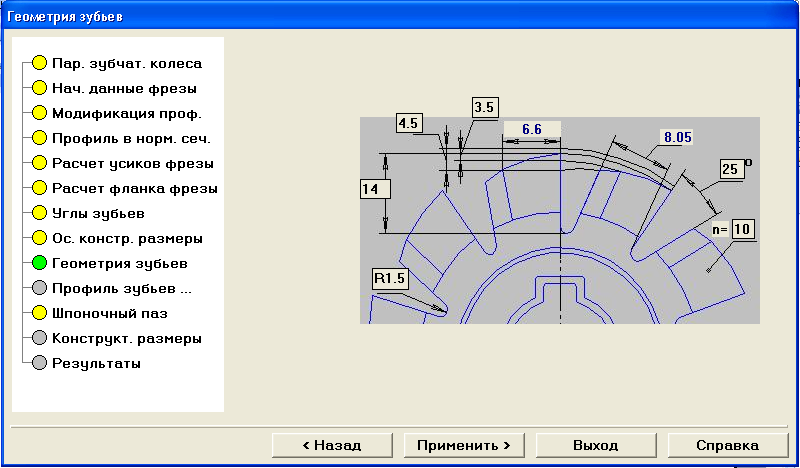

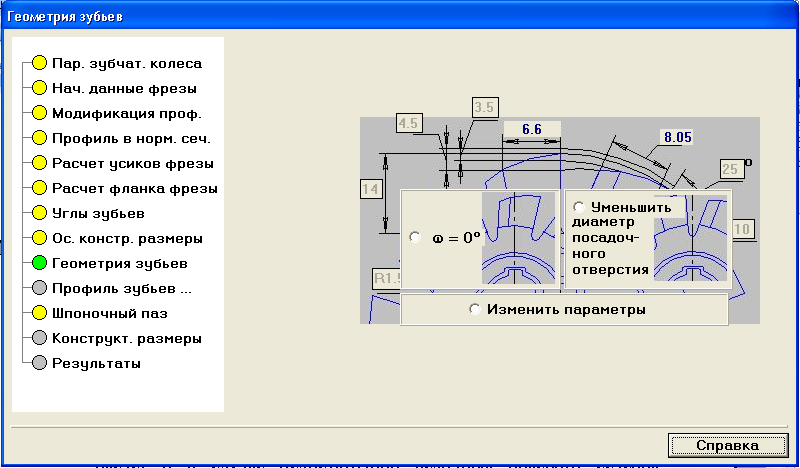

В окне Геометрия зубьев задайте следующие параметры:
Величина затылования - 3.5 мм.
Величина дополнительного затылования - 4.5 мм.
Глубина канавки - 14 мм.
Нажмите кнопку Применить. Система выполнила проверочный расчет и в случае недостаточной величины опасного сечения предложила 3 варианта: угол канавок принять 0°, уменьшить диаметр посадочного отверстия или изменить параметры.
Выберите угол канавок w = 0° .
Нажмите кнопку Применить.

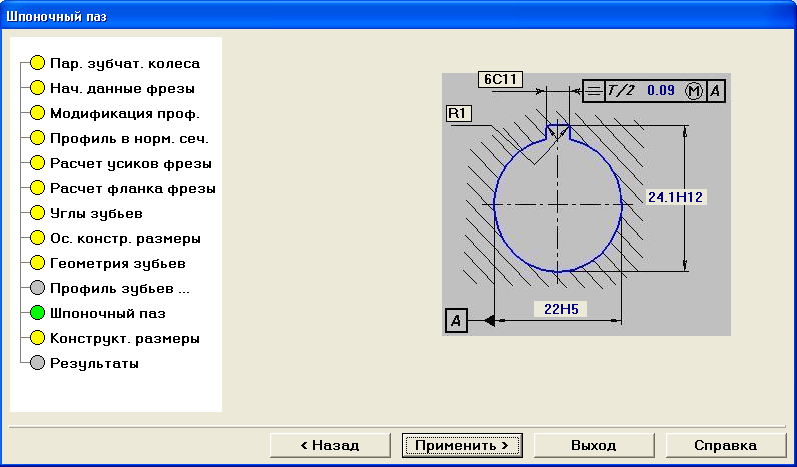

В окне Шпоночный паз нажмите кнопку Применить.

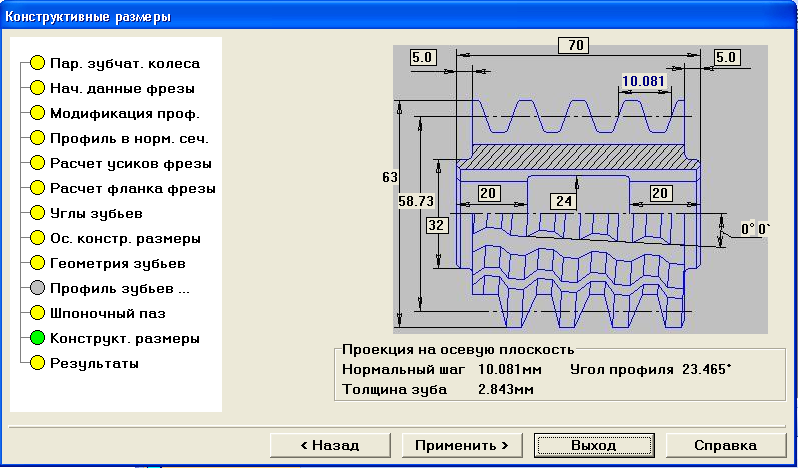

В окне Конструктивные размеры нажмите кнопку Применить.

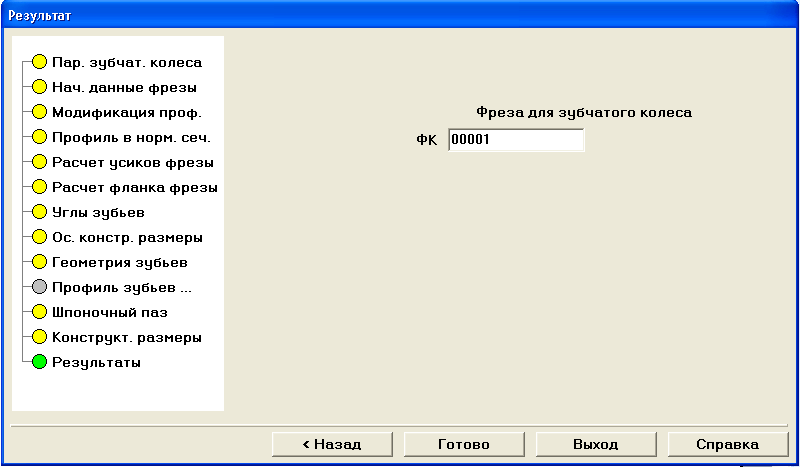

На запрос номера фрезы задайте номер 00001 или текстовую кодировку фрезы.
Нажмите кнопку Готово.
3.1.5. Получение документации

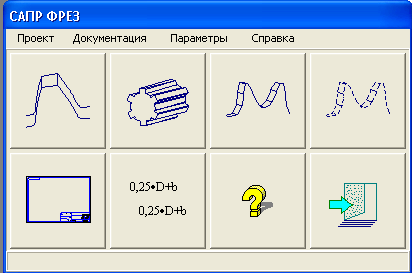

Из главного меню выберите Документация/Создать документацию.
На запрос системы выберите каталог C:\Test и выберите файл результатов file_001.rzl .
Нажмите кнопку Открыть. Подождите, после создания документации система выдаст сообщение Документация создана.
После создания документации в каталоге C:\Test будет находиться текстовый файл shb11.txt (открывается любым текстовым редактором) и графический файл fk42.cdw; ознакомьтесь с созданной документацией.

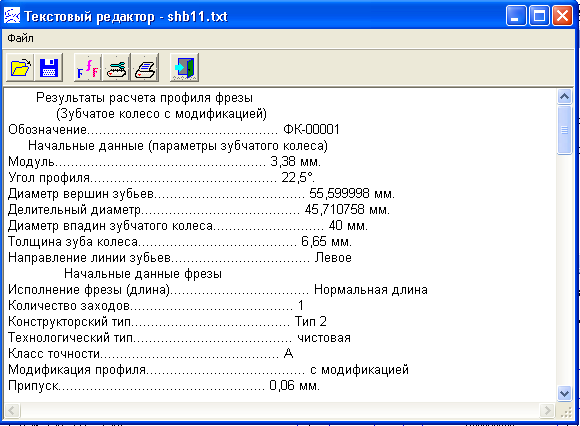

Например, из главного меню САПР ФРЕЗ выберите Документация/Текстовый редактор и откройте файл shb11.txt.

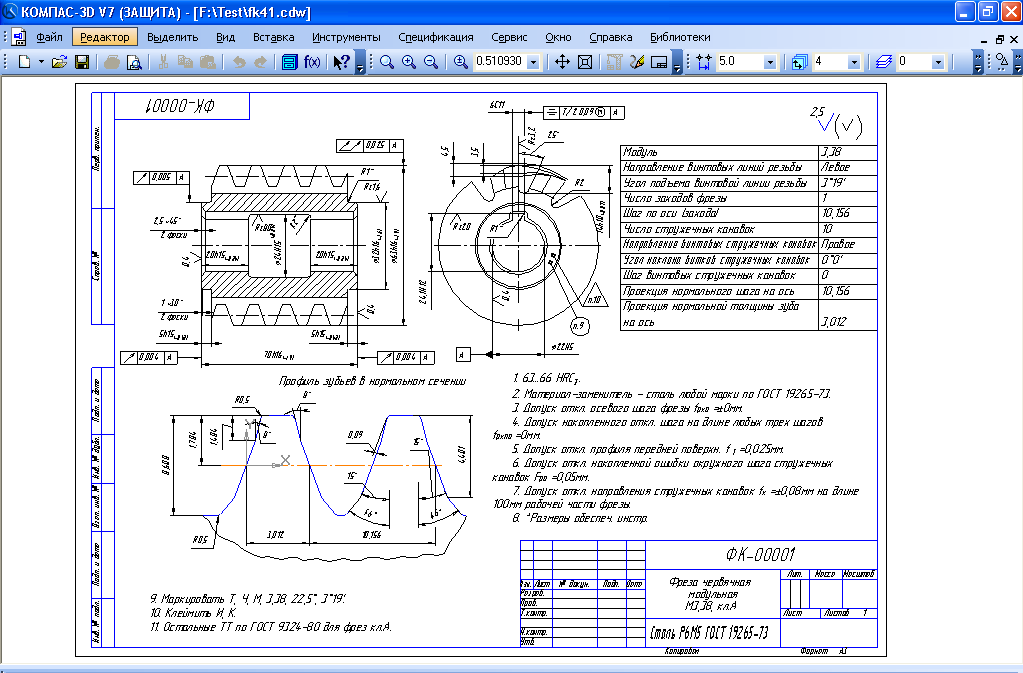

Из главного меню САПРа ФРЕЗ выберите Проект/Выход и просмотрите созданные чертежи в среде КОМПАС-ГРАФИК (файл fk42.cdw).
3.2. Пример проектирования червячной фрезы для прямобочных шлицевых валов.
3.2.1. Начало проектирования
Создайте на диске каталог C:\Test для выполнения упражнений.
Запустите библиотеку САПР-ФРЕЗ.
Из главного меню выберите Проект/Червячные фрезы для…/Шлицевых валов
На запрос системы выберите каталог C:\Test и введите имя файла результатов. (Для данного примера - file_002 ).
Нажмите кнопку Сохранить.
3.2.3. Задание начальных данных

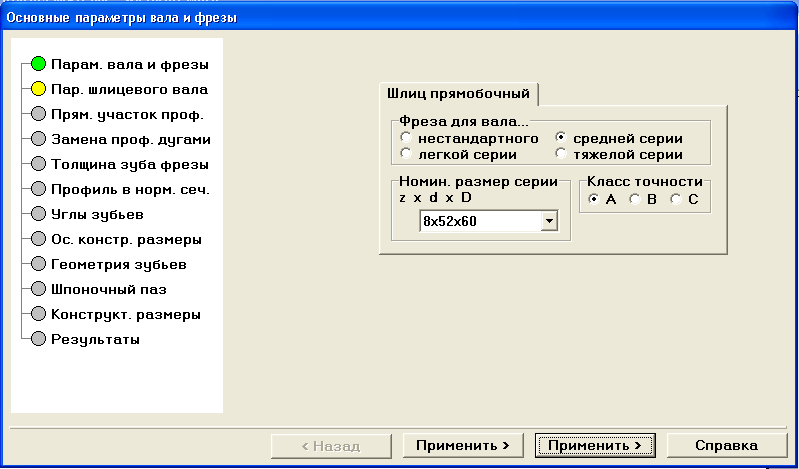

В окне Основные параметры вала и фрезы задайте следующие параметры:
Фреза для вала - средней серии .
Класс точности - А.
Номинальный размер серии - 8х52х60 .
Нажмите кнопку Применить.

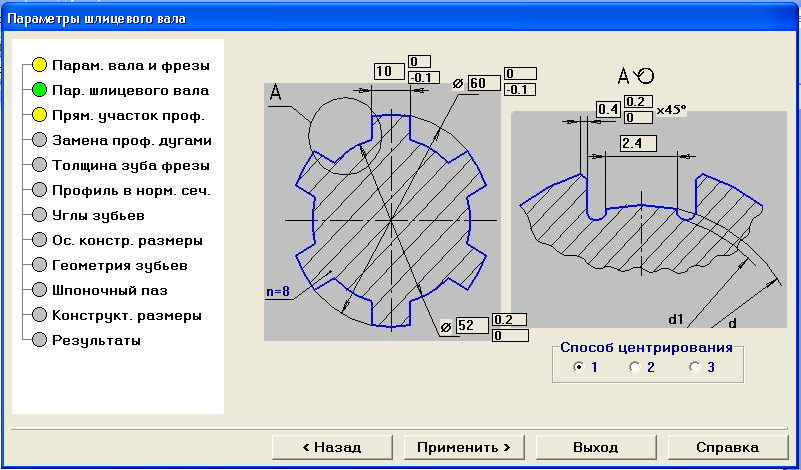

В окне Параметры шлицевого вала задайте следующие параметры:
Способ центрирования - 1.
Толщина зуба, b – 10 мм, поле допуска 0; -0.1.
Внешний диаметр, D - 60 мм, поле допуска 0; -0.1.
Внутренний диаметр, d - 52 мм, поле допуска 0.2; 0.
Фаска, c - 0.4 мм, поле допуска 0.2; 0.
Минимальная длина, а - 2.4 мм.
Нажмите кнопку Применить.

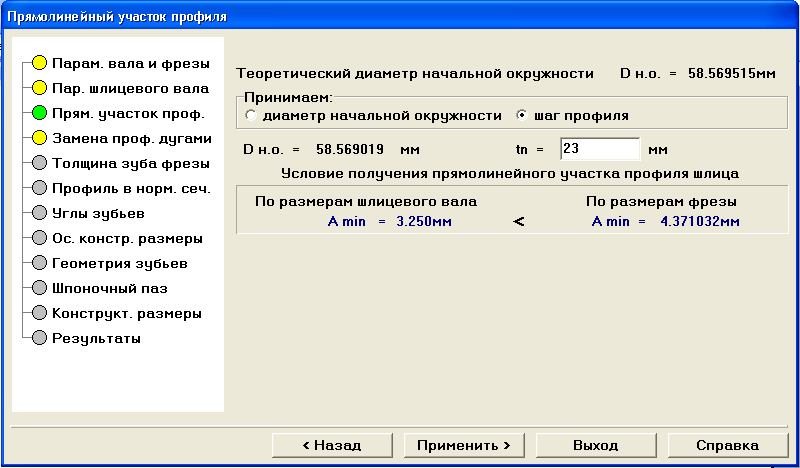

В окне Прямолинейный участок профиля задайте следующие параметры:
Принимаем: - шаг профиля.
Шаг профиля , tn - 23 мм.
Нажмите кнопку Применить.
