+МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

Санкт-Петербургский институт машиностроения

Кафедра "Резание, станки и инструменты"

Р.Н. Битюков

САПР ЧЕРВЯЧНЫХ ФРЕЗ

Методические указания к курсовой работе

по дисциплине

"Режущий инструмент"

Санкт-Петербург

2006

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ

Санкт-Петербургский институт машиностроения

Кафедра "Резание, станки и инструменты"

Р.Н. Битюков

САПР ЧЕРВЯЧНЫХ ФРЕЗ

Методические указания к курсовой работе

по дисциплине

"Режущий инструмент"

Санкт-Петербург

2006

УДК 004.4

Битюков Р.Н.

САПР червячных фрез

Методические указания к лабораторным работам по курсу "Основы автоматизированного проектирования станкоинструментальных систем" [Текст]. – С.-ПБ.: Изд-во ПИМаш, 2006. – 59 с.: ил.

Изложена методика проведения лабораторных работ. Рассмотрены вопросы проектирования червячных фрез для обработки зубчатых колес, шлицевых валов и звездочек с использование прикладной библиотеки САПР ФРЕЗ системы КОМПАС – 3D V7.

Методические указания предназначены для студентов специальности 1202 – "Металлообрабатывающие станки и комплексы".

Ид., библ. 7.

Рецензент: к.т.н., доцент А.И. Травин (ПИМаш)

© Санкт-петербургский институт машиностроения, 2006

Оглавление

ОГЛАВЛЕНИЕ 4

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ 6

1.1. Главное меню 7

1.2. Организация в системе диалога с пользователем 8

1.3. Настройка расчета и проверки параметров фрез 9

1.3. Начало и порядок проектирования фрез 11

1.4. Получение документации 12

2. ПРОЕКТИРОВАНИЕ ЧЕРВЯЧНЫХ ФРЕЗ 14

2.1. Расчет профиля червячных зуборезных фрез для цилиндрических зубчатых колес с эвольвентным профилем 16

2.2. Расчет профиля червячных фрез для нарезания валов с прямобочным профилем зубьев, расположенных параллельно оси шлицевого соединения 20

2.3. Расчет профиля червячных фрез для звездочек. 23

2.4. Расчет червячных фрез для деталей с нестандартным профилем. Остро шлицевые валы. 23

2.4.1. Остро шлицевые валы. 24

2.5. Расчет конструкции фрезы для всех видов червячных фрез. 24

3. ПРИМЕРЫ ПРОЕКТИРОВАНИЯ ЧЕРВЯЧНЫХ ФРЕЗ 25

3.1. Пример проектирования червячной фрезы для зубчатого колеса 25

3.1.1. Начало проектирования 25

3.1.2. Задание начальных данных 26

3.1.3. Расчет профиля 28

3.1.4. Расчет конструкции 30

3.1.5. Получение документации 33

3.2. Пример проектирования червячной фрезы для прямобочных шлицевых валов. 36

3.2.1. Начало проектирования 36

3.2.3. Задание начальных данных 37

3.2.4. Расчет профиля 39

3.2.5. Расчет конструкции 41

3.2.6. Получение документации 43

3.3. Пример проектирования червячной фрезы для звездочек. 46

3.3.1. Начало проектирования 46

3.3.2. Задание начальных данных 46

3.3.3. Расчет профиля 47

3.3.4. Расчет конструкции 48

3.3.4. Получение документации 51

ПРИЛОЖЕНИЕ 1. 52

Индивидуальные задания на проектирование червячных фрез. 52

Таблица 1. Зубчатые колеса 52

Продолжение таблицы 1. 53

Таблица 2. Прямобочные шлицевые валы. 54

Таблица 3. Звездочки. 56

ЛИТЕРАТУРА 57

57

1. Основные положения

Запустить Компас 3D V7. В КОМПАС-3D существует специальная система для работы с библиотеками - Менеджер библиотек.

Назначение Менеджера библиотек

Для его включения и отключения служит команда Сервис - Менеджер библиотек....

Прежде чем функции какой-либо прикладной библиотеки можно будет использовать при работе, необходимо подключить эту библиотеку к системе.

Для подключения библиотеки к КОМПАС-3D выполните следующие действия.

1. Вызовите команду Сервис - Менеджер библиотек. На экране появится окно Менеджера библиотек.

2. В списке библиотек (он находится в правой части первой вкладки) выделите имя нужной библиотеки (САПР фрез) и вызовите команду Подключить из контекстного меню. Для быстрого подключения выбранной библиотеки можно щелкнуть мышью в поле рядом с ее названием.

3. Выбранная библиотека подключается в установленном для нее режиме: меню, окно, диалог или панель. В поле рядом с названием библиотеки (САПР фрез) появляется красная "галочка" - признак того, что библиотека подключена.

Названия всех подключенных к системе прикладных библиотек отображаются как команды в меню Библиотека.

1.1. Главное меню

Сразу после запуска библиотеки САПР ФРЕЗ, на экране появляется основное окно приложения. Основное окно разделено на два поля, содержащих главное меню и панель инструментов.

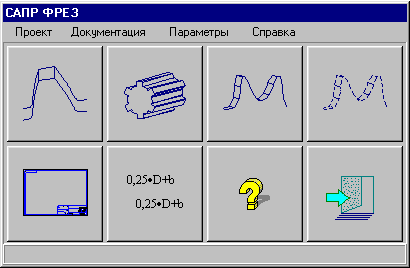

Рисунок 1. Основное окно "САПР ФРЕЗ"

Главное меню системы является стандартным средством управления работой системы. Для ускорения работы, некоторые элементы меню дублируются на панели инструментов. Выбор элементов меню осуществляется с помощью мыши или клавиатуры.

Панель инструментов служит для быстрого вызова команд. Каждой кнопке на панели инструментов соответствует один из элементов главного меню.

Кнопка	Действие, аналог элемента меню
	Проектирование червячной модульной фрезы, Проект/Червячные фрезы для…/Зубчатых колес
	Проектирование червячной фрезы для шлицов, Проект/Червячные фрезы для…/Шлицевых валов
	Проектирование червячной фрезы для звездочек, Проект/Червячные фрезы для…/Звездочек
	Проектирование червячной фрезы для нестандартных деталей, Проект/Червячные фрезы для…/Нестандартных деталей
	Выход из системы, Проект/Выход
	Выбор значений коэффициентов используемых в расчетах системы, Параметры/Червячные фрезы
	Создание документации, Документация/Создать документацию
