6.2 Компоновка сооружений компрессорных станций
За основу при выполнении компоновки принимаю технологическую схему получения сжатого воздуха; габариты и конструкции используемых компрессоров и вспомогательного оборудования, а также тип используемых на станции грузоподъемных устройств.
Процесс выполнения компоновки провожу по стадиям.
Определяю состав сооружений компрессорных станций.
Определяю размеры площадей и объемов помещений, необходимых для размещения в них оборудования.
Выбираю вариант компоновки основных сооружений на отведенной площадке.
Выбираю вариант размещения помещений в главном здании.
Компоновка компрессоров и обеспечивающих его работу устройств в машинном зале главного здания.
Компоновка оборудования во вспомогательных и бытовых помещениях.
При выполнении компоновки необходимо:
Соблюдать требования техники безопасности и охраны труда, санитарных и строительных норм, обеспечивающих надежность и безопасность и удобство обслуживания оборудования.
Создавать компактность размещения помещений в здании станции и оборудования в ее помещениях, приводящих к сокращению необходимых площадей и объемов здания, снижению протяженности коммуникаций, т.е. к снижению стоимости строительства компрессорной станции.
Размещать взрыво- и пожароопасное оборудование и материалы в отдельных помещениях, отвечающих специальным нормам.
Предусматривать возможность расширения и увеличения производительности компрессорной станции без нарушения условий эксплуатации установленного оборудования.
Полусомкнутая и разомкнутая компоновки применяются в тех случаях, когда на предприятии имеются недостаточно загруженные трансформаторные подстанции, охлаждающие устройства, бытовые и другие помещения производственных цехов, которые могут использоваться и для сооружаемой компрессорной станции. В этих случаях некоторое усложнение условий эксплуатации из-за территориальной разобщенности ее отдельных сооружений компенсируется снижением затрат на строительство.
Расположение компрессорной станции в общем, здании с производственными цехами (сблокированная компоновка) не рекомендуется из-за сложности решения проблемы естественного освещения, как в помещениях компрессорной станции, так и в производственных цехах.
Наиболее
целесообразна сомкнутая компоновка
обеспечивающая удобство эксплуатации
при сокращении коммуникаций и стоимости
строительства.

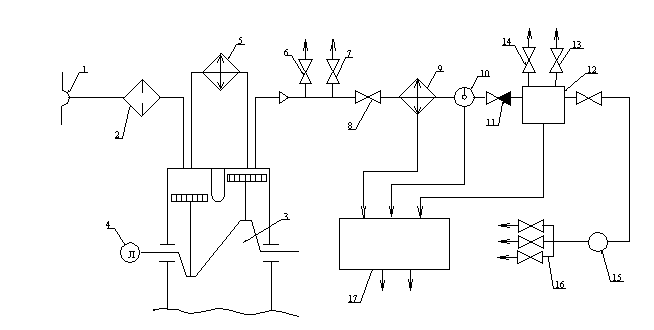

Рисунок 2 -Технологическая схема получения сжатого воздуха на КС с поршневыми компрессорами
1-воздухозаборное устройство; 2-фильтр; 3-двухступенчатый компрессор; 4-привод; 5-промежуточный охладитель воздуха; 6-разгрузочная задвижка; 7-предохранительный клапан; 8-регулировочная задвижка; 9-концевой холодильник; 10-влагомаслоотделитель; 11-обратный клапан; 12-ресивер; 13-регулировочный клапан; 14-предохранительный клапан; 15-осушитель воздуха; 15-коллектор; 17-продувочный бак.
Расположение компрессорной станции в общем, здании с производственными цехами (сблокированная компоновка) не рекомендуется из-за сложности решения проблемы естественного освещения, как в помещениях компрессорной станции, так и в производственных цехах.
Наиболее целесообразна сомкнутая компоновка обеспечивающая удобство эксплуатации при сокращении коммуникаций и стоимости строительства.
Рисунок 3-Размещение поршневых компрессоров в ряд;
1-компрессорный агрегат; 2-концевой холодильник; 3- воздухосборник; 4-фильтр-камера; 5-отделение масло хозяйства; 6-отделение восстановления фильтров; 7-кран; 8-сборный коллектор.
