6.2. Чувствительность, область переключения.
Бесконтактные выключатели оценивают одну из компонентов магнитной индукции, а именно – составляющую, которая направлена параллельно цилиндру.

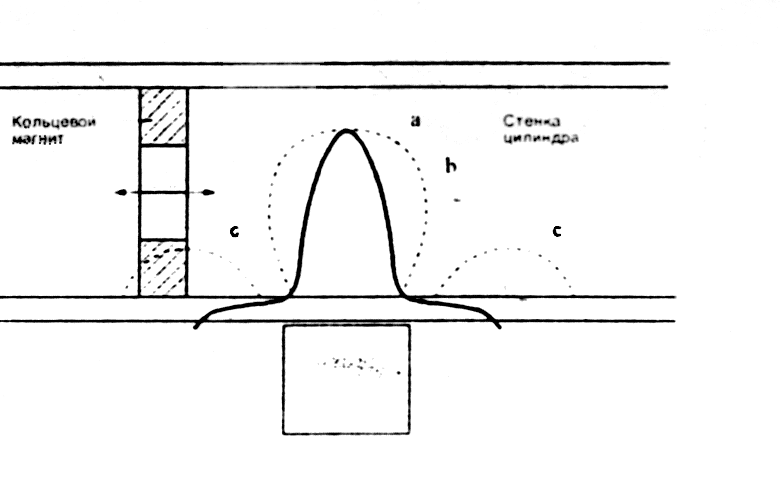

Р
ис.
6.2. Конфигурация главной и дополнительных
областей переключения.
Специальная конструкция чувствительного элемента обеспечивает срабатывание только в главной области переключения (рис. 6.2).
На рис. 6.2 показана типичная конфигурация главной и дополнительных областей переключения:
(а) типичная область переключения бесконтактного переключателя;
(б) типичная область переключения геркона;
(с) возможные дополнительные области переключения при использовании геркона.

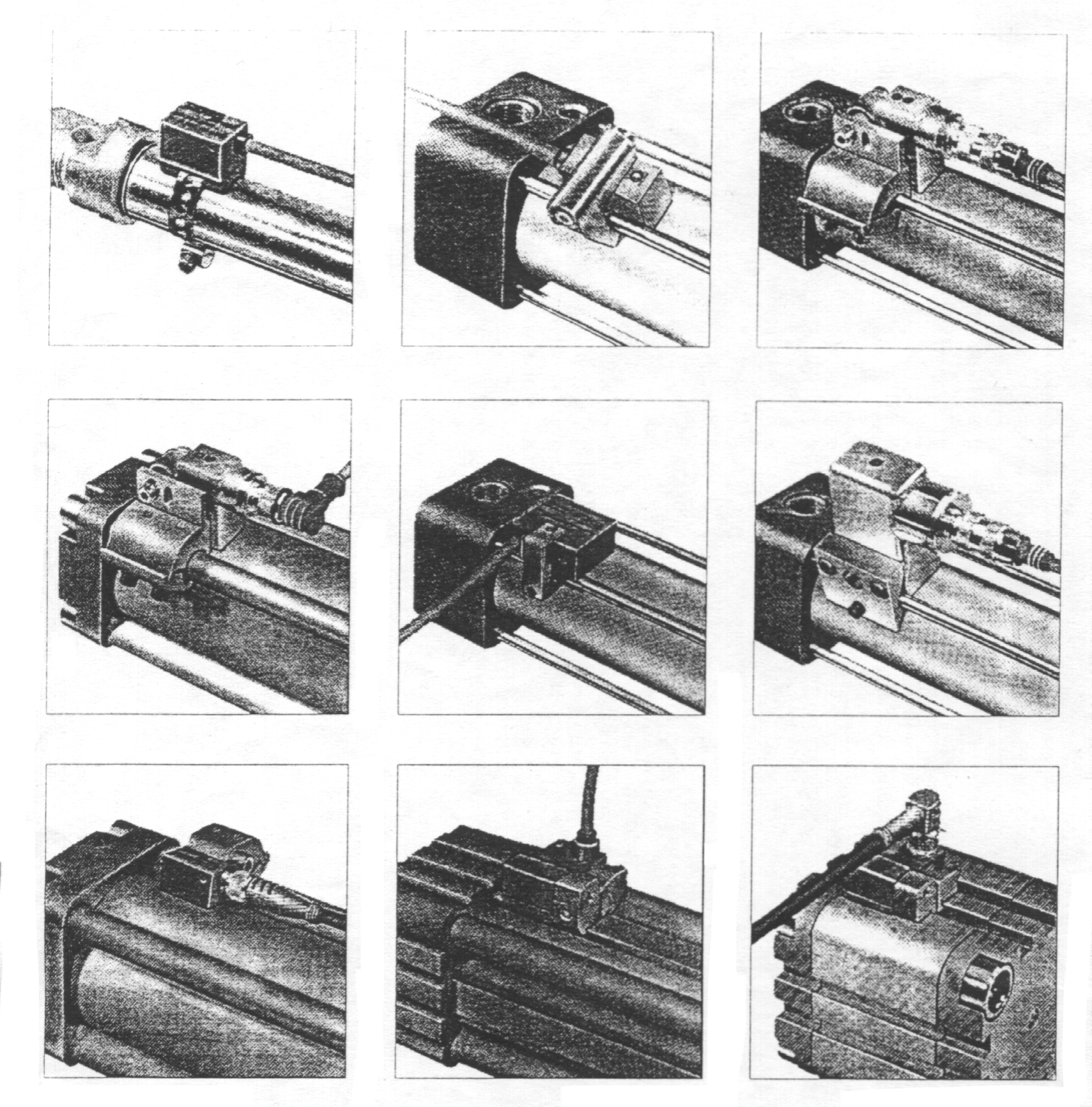

Рис. 6.3. Виды магнитных бесконтактных переключателей.
Эти дополнительные области переключения оказывают всегда негативное воздействие, если паспортное замыкающее воздействие геркона не точно соответствует силе продольной составляющей магнитной индукции встроенного в пневмоцилиндр магнита.
Протяженность области переключения составляет в зависимости от диаметра и толщины стенок трубы и от индукции встроенного магнита: от 7 до 20 мм.
Точность точки переключения составляет 0.1 мм (при постоянных значениях напряжения питания и магнитной индукции). Максимальная скорость прохождения зависит от исполнения выключателя.

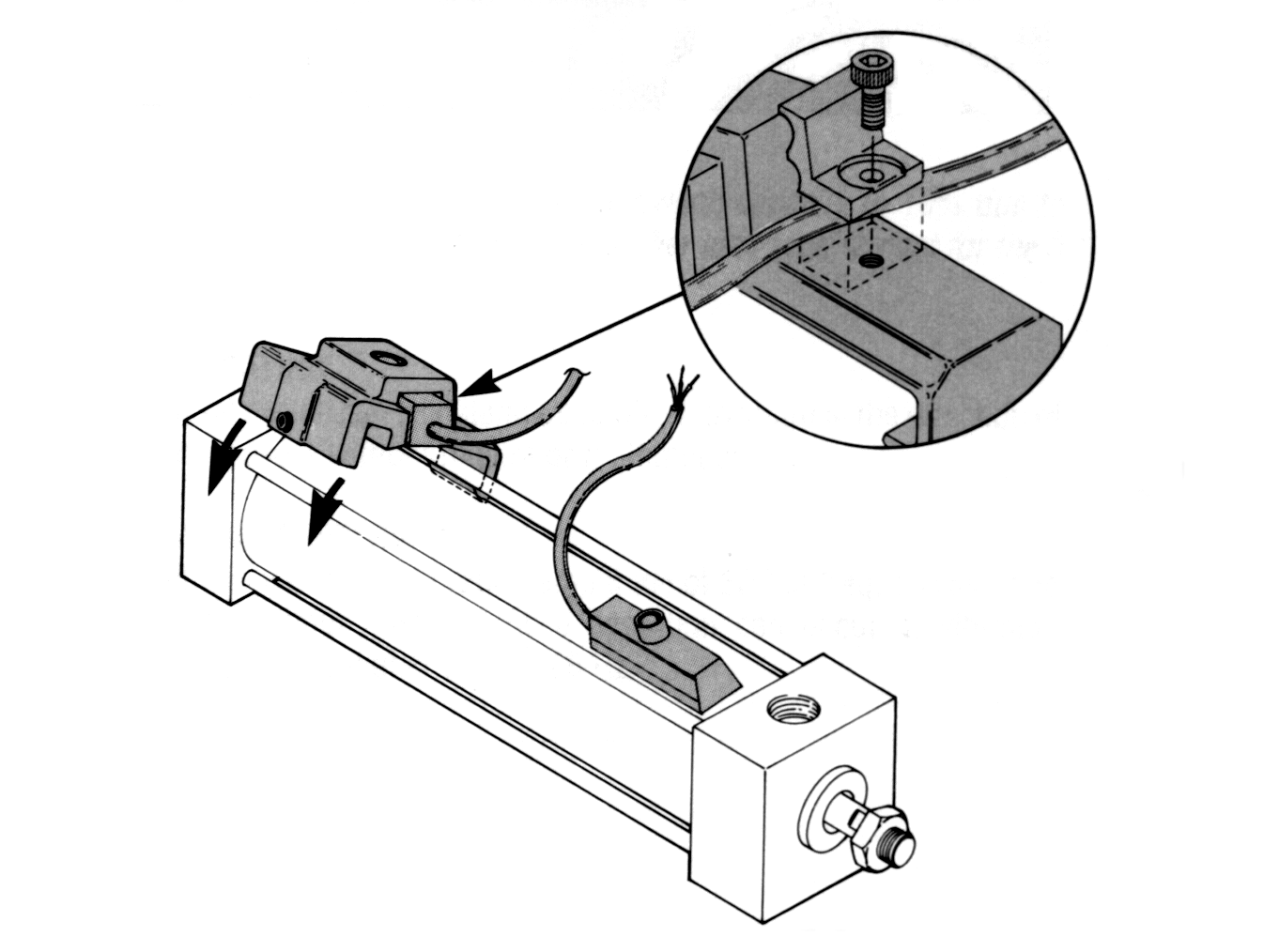

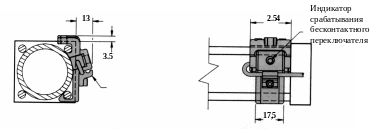

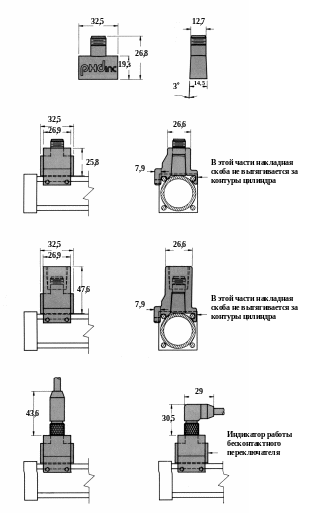

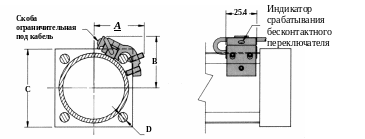

6.3. Виды крепления и основные размеры
-
Размер
цилиндра
A
B
C
D
28.5
35
38.1
50.8
6.35
50.8
38.1
44.5
63.5
7.92
63.5
44.5
47.6
76.2
7.92
82.55
50.8
55.5
92.3
9.52
101.6
60.3
63.5
114.3
9.52
127
76.2
82.5
139.7
12.7
152.4
85.7
85.7
165.1
12.7
203.2
101.6
107.95
215.9
15.87
43,6
30,5
29
