Министерство образования Республики Беларусь
Белорусский национальный технический университет
Кафедра «Металлорежущие станки и инструменты»
Методическое пособие
По курсу «Гидропривод и гидропневмоавтоматика»
ПОВОРОТНЫЕ ГИДРОДВИГАТЕЛИ С
ПРЕОБРАЗУЮЩИМ МЕХАНИЗМОМ.
ГИДРОДВИГАТЕЛИ КОМБИНИРОВАННОГО ДЕЙСТВИЯ
Минск 2005
1. ГИДРОДВИГАТЕЛЬ ПОВОРОТНОГО ДЕЙСТВИЯ С ПРЕОБРАЗУЮЩИМ МЕХАНИЗМОМ
1.1 Компоновка
Стальные крышки цилиндров (Рис. 2.1) – предназначены для подвода рабочей жидкости и размещения в их корпусе дополнительных устройств.
Поршни – свободно плавающие, для предотвращения перекоса и чрезмерного износа. Сделаны из алюминиевого сплава для низкой инерции и коррозионной стойкости.
Уплотнение поршня – манжеты в тандеме с тефлоновыми кольцами для уменьшения трения, увеличения срока службы поршня. Тефлоновое кольцо удерживает манжеты от смещения, предотвращая от перетекания рабочей жидкости в противоположную полость.
Зубчатая рейка – смещается под действием поршней и приводит в движение вал-шестерню.
Подшипники вала - герметичные шариковые подшипники для уменьшения трения и максимальной устойчивости вала.
6. Корпус - алюминиевый сплав с защитным, упрочняющим покрытием. Все поверхности, включая посадочную поверхность под подшипник, анодируются для максимального сопротивления износу.
7. Вал - шестерня - легированная сталь для обеспечения максимальной прочности и износостойкости. Возможны различные исполнения вала (шпоночный, шлицевый).
8
.
Цилиндр -
алюминиевая труба с упрочняющим
покрытием. Для эффективного использования
конечных бесконтактных переключателей
в пневматических и гидравлических
поворотных приводах, имеющих магнитные
составляющие на поршне.

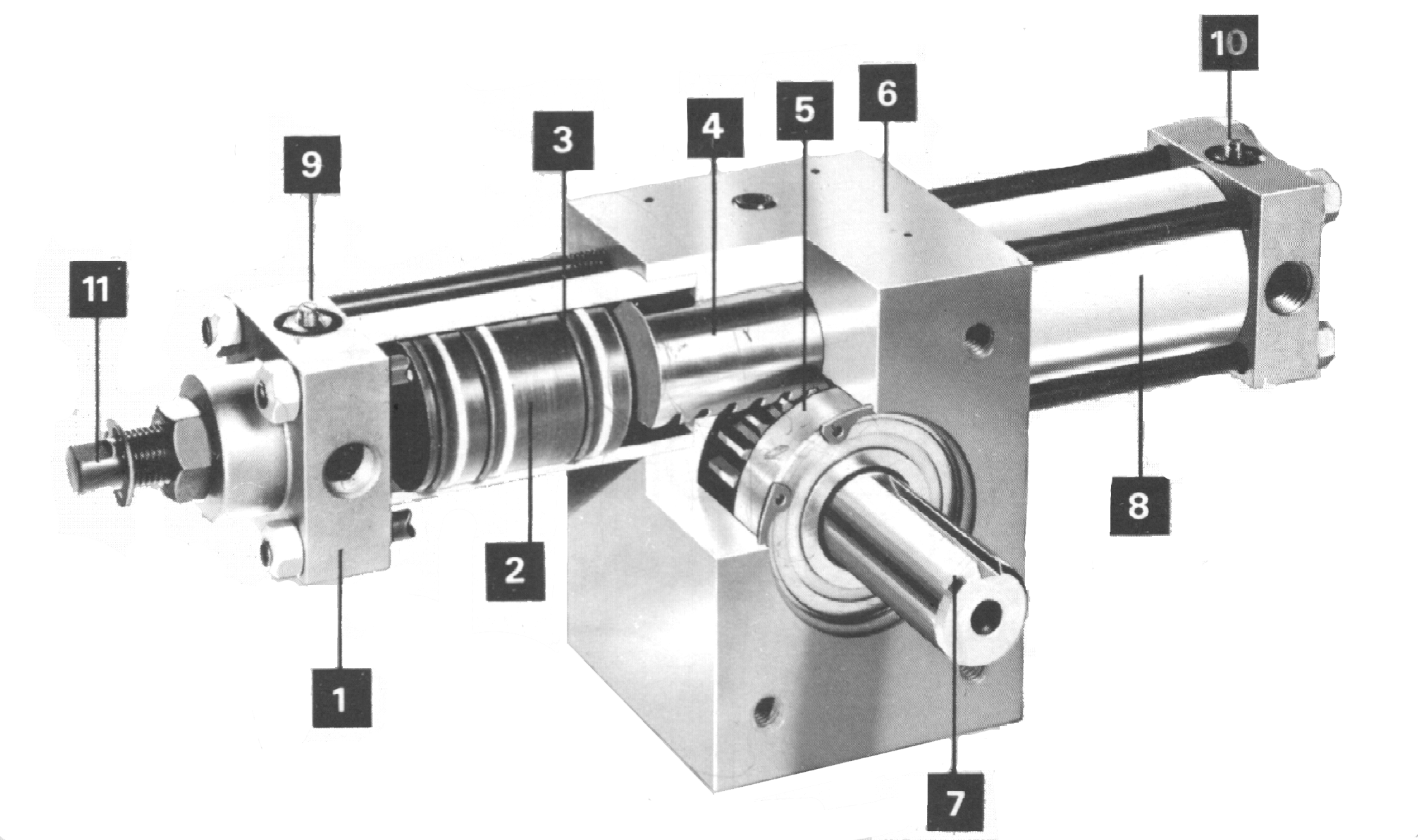

Рис.1.1. Основные составляющие ПГД.
9-10. Управления каналами - встроенные дроссели.
11. Угловое регулирование - установочные винты для уменьшения угла поворота.
2. Пневмогидравлический привод (тандем)
2.1 Стандартные элементы
1.Поршни - свободно плавающие, для предотвращения перекоса и чрезмерного износа. Сделаны из алюминиевого сплава для низкой инерции и коррозионной устойчивости.
3.Уплотнения поршня – манжеты в тандеме с тефлоновыми кольцами, для уменьшения трения, увеличения срока службы поршня. Тефлоновое кольцо удерживает манжеты от осевого смещения, предотвращая от перетекания РЖ в противоположную полость.
3.Двойная рейка - двойной привод учитывает полное разделение пневмо- и гидро- секций и минимизирует люфт.
4.Резервуар - резервуар для хранения масла со шлангом и контрольным клапаном. Клапан предотвращает выбросы РЖ в резервуар, но содержит маленький обвод, чтобы учесть увеличение объема из-за подъема температуры внутри привода.
5.Гидролинии - вся передача (перемещение) масла выполнена через одну головку тандема. Никакой внешний путепровод не требуется.

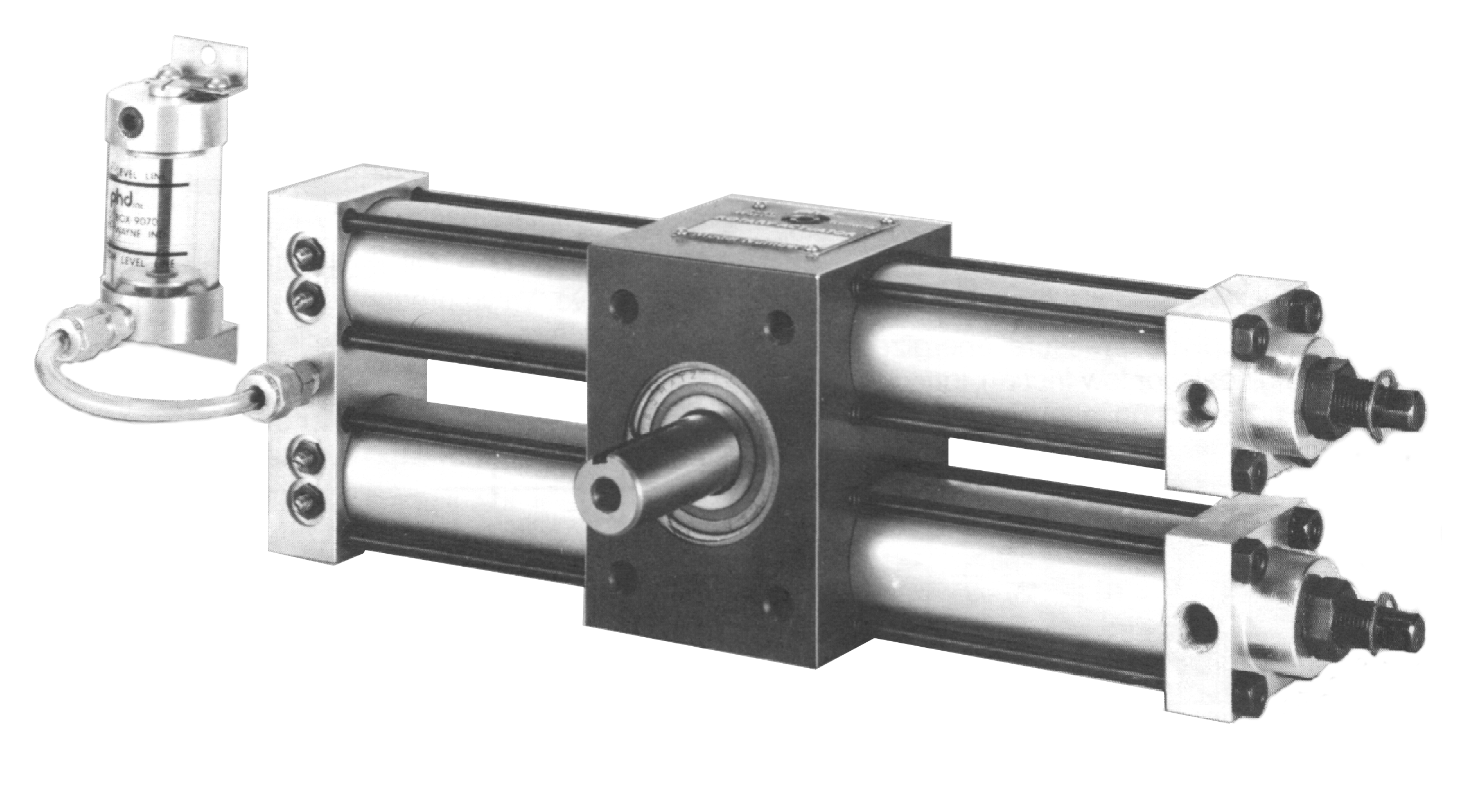

Рис.3.1.
Пневмогидравлический поворотный
двигатель.
2.2 Принцип работы тандема
Сдвоенный пневмогидравлический ПГД (тандем) состоит из 2-х частей: пневматической и гидравлической.
П
од
давлением находится пневматическая
часть. Гидравлическая часть функционирует
как элемент управления, обеспечивая
плавное регулирование скорости вращения
вала даже при изменении внешней нагрузки.
Тандем эффективен при низких частотах
вращения.
Р

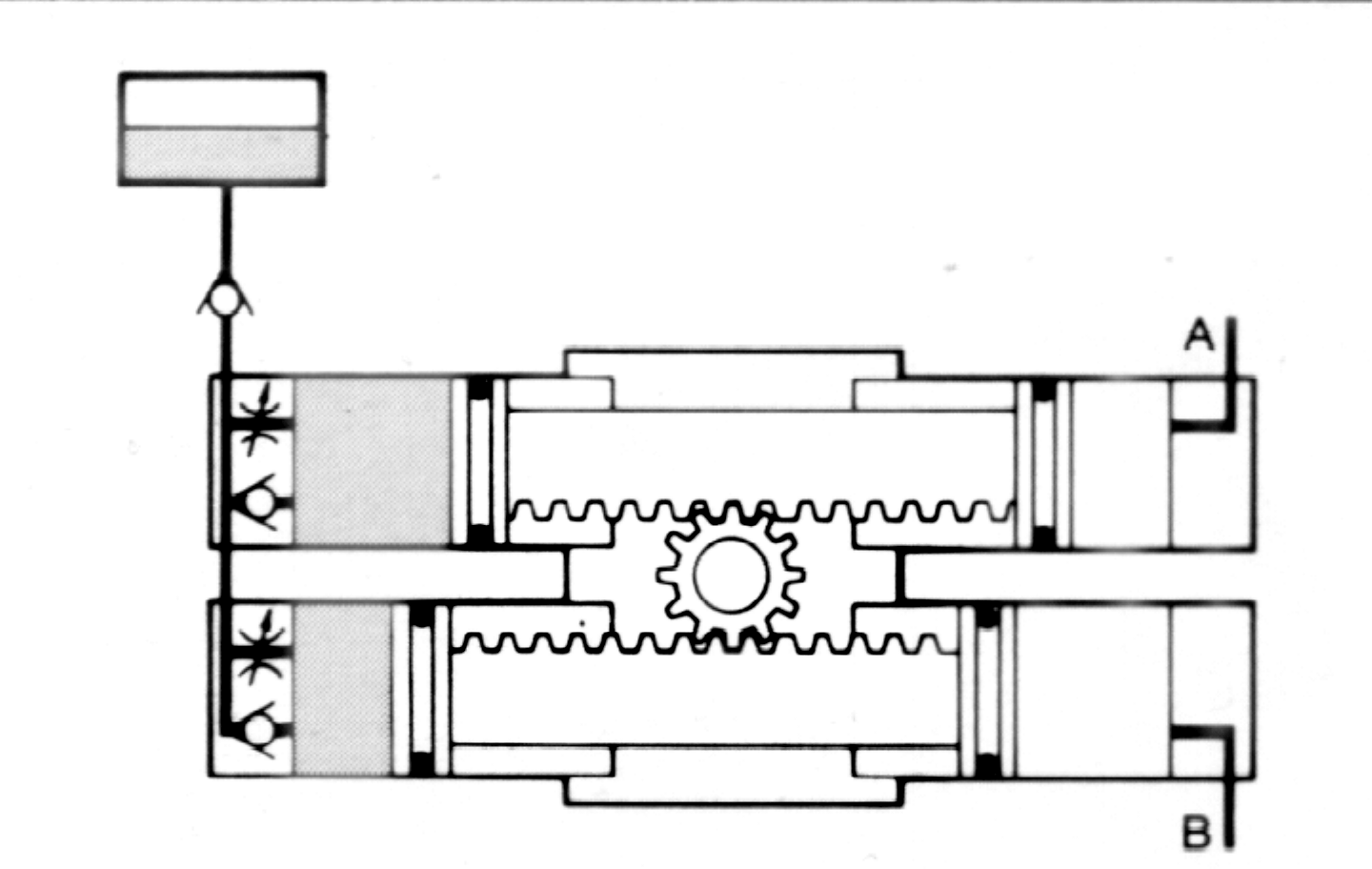

Рис.3.2.Схема работы
ПГД.
